Este documento describe los diferentes tipos de memoria en un sistema de computación y cómo se organizan jerárquicamente. Explica que la memoria se organiza en niveles desde los registros del procesador hasta las cintas magnéticas, con cada nivel superior teniendo mayor capacidad pero menor velocidad y costo por bit que el nivel inferior. También describe los principales tipos de memoria como la RAM, ROM, EEPROM y memoria flash, y cómo funciona el principio de localidad para mejorar el rendimiento mediante el uso de memoria caché.

1. Universidad Laica Eloy Alfaro de Manabí
Extensión en El Carmen
INTEGRANTES:
 Cedeño Loor Gissela
 García Zambrano Mónica
 Zambrano Zambrano Darwin
Catedrático:
Ing. Jefferson Almeida
Tema:
La Memoria
Materia:
Organización Del Computador

2. LA MEMORIA
Componente Principal
Y Fundamental

3. TIPOS DE MEMORIA
Memoria RAM
Tecnologías de la RAM
Memoria RAM: Random
Acces Memory.
DRAM: Dinamic Random
Access Memory
SRAM: Static Random
Access Memory.
RDRAM: Rambus
Dinamic Random Access
Memory.

4. Memoria ROM
ROM: Read Only Memory
No se puede modificar,
utilizada para dar inicio a la
BIOS.
PROM: Programable Read
Only Memory
Solo se puede modificar una
vez.
EPROM: Erasable
Programable Read Only
Memory
Puede modificarse un número
limitado de veces.
EEPROM: Electricaly
Erasable Programable Read
Only Memory
Borrado y escritura mediante
el paso de corriente electrica.

5. VENTAJAS DE LA EEPROM CON
RESPECTO A LA EPROM
 Las palabras almacenadas en memoria se puede borrar
de forma individual.
 Para borrar la información no se requiere luz
ultravioleta.
Las memorias EEPROM no requieren programador.
Para reescribir no se necesita hacer un borrado previo.
 Se puede reescribir aproximadamente unas 1000 veces
sin que se observen problemas para almacenar la
información.
 El tiempo de almacenamiento de la información es
similar al de las EPROM, es decir aproximadamente 10
años.

6. Memoria Caché
SRAM o Caché: Resguarda
direcciones que son utilizadas
por la RAM, esta ubicada entre
el microprocesador y la memoria
principal.

7. Memoria VIRTUAL
Memoria Virtual: Técnica para
proporcionar la simulación de
un espacio de memoria mucho
mayor que la memoria física de
una máquina.
Memoria SWAP:
Técnica que permite que
una computadora simule
más memoria principal de
la que posee.

8. MEMORIA FLASH
 Es similar a la EEPROM es decir que se puede
programar y borrar eléctricamente.
 Se caracteriza por tener alta por tener alta capacidad
para almacenar información y es de fabricación
sencilla, lo que permite fabricar modelos de capacidad
equivalente a las EPROM a menor costo que las
EEPROM.

9. TABLAS COMPARATIVA ENTRE
MEMORIAS
TIPO
CATEGORIA
BORRADO
VOLATIL
APLICACIÓN TIPICA
SRAM
Lectura /
Escritura
Eléctrico
Si
Caché
DRAM
Lectura /
Escritura
Eléctrico
Si
Memoria principal
ROM
Lectura
Imposible
No
Equipos
PROM
Lectura
Imposible
No
Equipos
EPROM
Principalmente
lectura
Luz UV
No
Prototipos
EEPROM
Principalmente
lectura
Eléctrico
No
Prototipos
Lectura /
Escritura
Eléctrico
No
Cámara digital
FLASH

11. TIEMPO DE ACIERTO
Tiempo para acceder al nivel superior,
incluyendo el tiempo para determinar si
el acceso es acierto o fallo.

12. PERSONALIZACIÓN DE FALLO
Tiempo para sustituir un bloque del nivel superior por el
bloque correspondiente del nivel más bajo, más el tiempo
para proporcionar el bloque al dispositivo que lo ha
pedido.
Tiempo de acceso: Tiempo para acceder a la primera
palabra del bloque.
Tiempo de trasferencia: Tiempo para trasferir las
restantes palabras del bloque.

13. DEMORA DE CAS O LATENCIA
DE CAS
CAS significa Señalizador de Direccionamiento
en Columna.
Es el número de ciclos de reloj que trascurre
entre el envío de comando de lectura y la llegada
de la información .

14. TIEMPO DE PRECARGA O RAS
RAS significa: Señalizador de
direccionamiento en Fila.
Es el número de ciclos de reloj
trascurrido entre dos instrucciones
RAS

15. DEMORA DE RAS O CAS
Es el número de ciclos reloj
correspondiente al tiempo de acceso de una
fila a una columna.

16. TIEMPO ACTIVO DE RAS
Es el número de ciclos de reloj
correspondiente al tiempo de acceso a
una columna.

17. ¿POR QUÉ FUNCIONA LA JERARQUÍA?
PRINCIPIO DE LA MEMORIA:
Principios de localidad: Los programas, no
acceden con la misma probabilidad a todos sus
datos o instrucciones.
Localidad
temporal:
Mantener los datos más
recientemente accedidos
“cercanos” al procesador.
Localidad
espacial:
Mover
bloques
de
palabras contiguas al
nivel superior.

18. JERARQUÍA DE LA MEMORIA
La organización piramidal de la memoria en niveles que tienen los
ordenadores.
Los puntos básicos relacionados con la memoria:
 Cantidad
 Velocidad
 Coste
Como puede esperarse los tres factores compiten entre sí, por lo
que hay que encontrar un equilibrio. Las siguientes afirmaciones
son:
 A menor tiempo de acceso mayor coste.
 A mayor capacidad menor coste por bit.
 A mayor capacidad menor velocidad.

19. NIVELES DE LA JERARQUÍA DE
MEMORIA
Coste/bit (+)
Capacidad (-)
Registros
del
procesador
Memoria cache
Velocidad (+)
Frecuencia de
acceso (+)
Memoria RAM
Disco Duros
Almacenamiento secundario
Copias de seguridad

20. Los Niveles Que Componen La Jerarquía
De Memoria Habitualmente Son:
Nivel 0: Registros.
Alta velocidad y poca capacidad, esta
integrada en el microprocesador.
Tipos de registros:
De datos.
De memoria.
De propósito general.
De coma flotante.
De propósito específico.
Constante.

21. Nivel 1: Memoria caché
Nivel 1: Memoria caché.
Sistema especial de almacenamiento
de alta velocidad.

22. Nivel 2: Memoria Principal
Son circuitos integrados capaces de
almacenar información digital, a los
que tiene acceso el microprocesador
del equipo de computación.

23. Nivel 3:Memorias Flash.
Permite la lectura y escritura de múltiples
posiciones de memoria en la misma
operación.

24. Nivel 4:Disco Duro.
Dispositivo de almacenamiento de
datos no volátil que emplea un sistema
de grabación magnética para
almacenar datos digitales.

25. Nivel 5:Cintas Magnéticas.
 Medio o soporte de
almacenamiento de datos que se
graba en pistas sobre una banda
plástica con un material
magnetizado

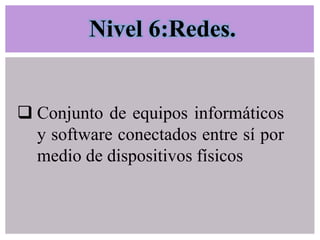

26. Nivel 6:Redes.
 Conjunto de equipos informáticos
y software conectados entre sí por
medio de dispositivos físicos

27. GESTION DE LA MEMORIA
 Programadores deben ser responsables del movimiento entre
memoria principal y disco mediante el uso de ficheros.
 Hardware el movimiento de datos entre la memoria principal y
los niveles de caché es realizado por algoritmos hardware.
 Compiladores son responsables de optimizar el código de modo
que el uso de los registros y la caché sea eficiente.
