![NSR-10 – Capítulo H.2 – Definiciones
H-6
Usualmente en Ingeniería Geotécnica el esfuerzo cortante a la falla fτ se expresa con el Criterio de Mohr-Coulomb:
f C tan′ ′ ′= + σ φτ (H.2.4-4)
en la cual
fτ = esfuerzo cortante a la falla
c´ = intercepto de cohesión efectiva
′φ = ángulo de fricción efectivo
′σ = esfuerzo normal efectivo
FU′σ − (H.2.4-5)
σ = esfuerzo normal total
FU = presión de fluidos o presión de poros
wU = presión de líquido (agua) para materiales saturados
aU = presión de gas (aire) para materiales secos
Se advierte que los esfuerzos normales empleados son valores relativos a la presión atmosférica AP y que cualquier
otra definición de esfuerzo cortante a la falla debe ir en término de esfuerzos efectivos, salvo lo expresado en H.2.4.3.
También se define el esfuerzo cortante actuante τA como esfuerzo cortante de trabajo o de diseño τD y entonces:
[ ]A SBc tan F′ ′ ′τ = + σ φ (H.2.4-6)
H.2.4.2 — COMPORTAMIENTO APARENTE — Para el caso especial de materiales cohesivos saturados y sin
fisuración, se presenta un comportamiento aparente del Criterio de Mohr-Coulomb en términos de esfuerzos totales,
en el cual
c = intercepto de cohesión total US=
φ = ángulo de fricción total 0.0= φ =
y entonces F uSτ = = resistencia no drenada
A u SBUS Fτ = (H.2.4-7)
en la cual, generalmente, SBU SBF F>
Se permite emplear la resistencia no drenada SU para casos de análisis en materiales cohesivos saturados y no
fisurados:
(a) Estáticos de cimentaciones superficiales
(b) Estáticos de cimentaciones profundas
(c) Estáticos de taludes temporales o de falla de fondo temporal
Pero NO SE PERMITE emplearlo en casos de análisis:
(a) Estáticos de empujes de tierras
(b) Problemas geotécnicos que impliquen relajación de esfuerzos
(c) Estabilidad de taludes permanentes
(d) De materiales no saturados
(e) De materiales fisurados
(f) Seudo estáticos
(g) Dinámicos
H.2.4.3 — VALORES DEL FACTOR DE SEGURIDAD GEOTÉCNICO BÁSICO SBF — La selección de los factores
de seguridad debe justificarse plenamente teniendo en cuenta:](https://image.slidesharecdn.com/titulo-h-nsr-10-140323181257-phpapp01/85/Titulo-h-nsr-10-12-320.jpg)
Subido porNatalia Parra
Titulo h-nsr-10
Este documento presenta el Título H del Reglamento Colombiano de Construcción Sismo Resistente NSR-10, el cual contiene los requisitos para la realización de estudios geotécnicos. Se definen los tipos de estudios geotécnicos requeridos, los métodos de investigación del subsuelo, los ensayos de laboratorio necesarios, y los análisis para cimentaciones, excavaciones, estabilidad de taludes y estructuras de contención. El objetivo es establecer lineamientos unificados para la caracterización geotécnica
Más contenido relacionado
![3 esfuerzo y_resistencia_al_cortante[1]](https://cdn.slidesharecdn.com/ss_thumbnails/3esfuerzoyresistenciaalcortante1-120714124212-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Titulo h-nsr-10

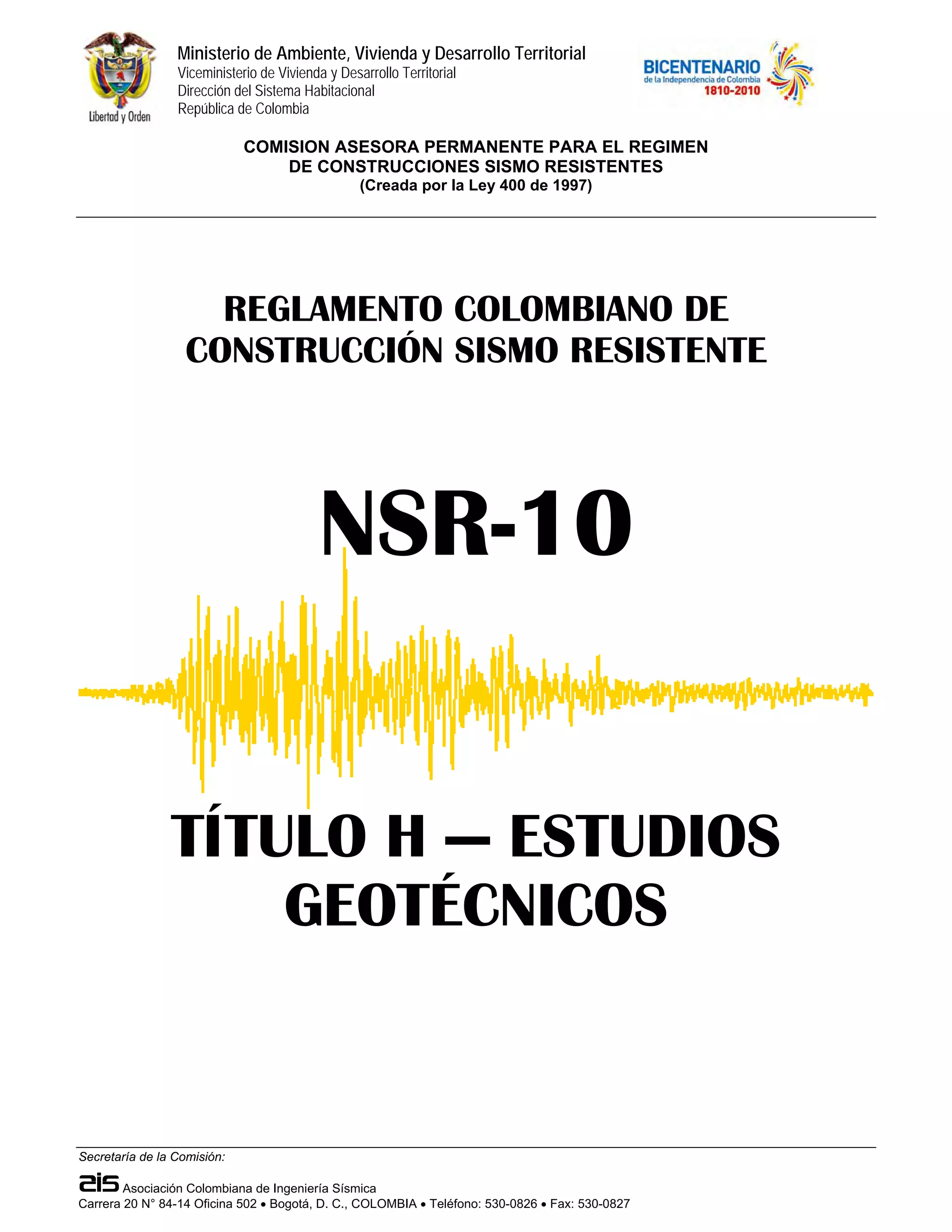

- 1. Ministerio de Ambiente,Vivienda y Desarrollo Territorial Viceministerio de Vivienda y Desarrollo Territorial Dirección del Sistema Habitacional República de Colombia COMISION ASESORA PERMANENTE PARA EL REGIMEN DE CONSTRUCCIONES SISMO RESISTENTES (Creada por la Ley 400 de 1997) Secretaría de la Comisión: Asociación Colombiana de Ingeniería Sísmica Carrera 20 N° 84-14 Oficina 502 • Bogotá, D. C., COLOMBIA • Teléfono: 530-0826 • Fax: 530-0827 REGLAMENTO COLOMBIANO DE CONSTRUCCIÓN SISMO RESISTENTE NSR-10 TÍTULO H — ESTUDIOS GEOTÉCNICOS
