Este documento describe diferentes tipos de topologías de redes, incluyendo topología de bus, anillo, estrella, árbol, malla y anillo doble. Cada una conecta los nodos de la red de manera distinta, con ventajas y desventajas diferentes en términos de complejidad, vulnerabilidad, expansión y respuesta ante fallas.

1. topologías de redes Infortica 2

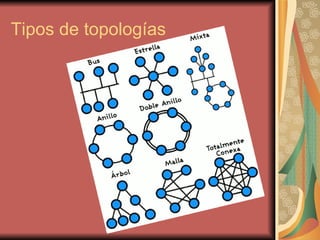

2. Tipos de topologías

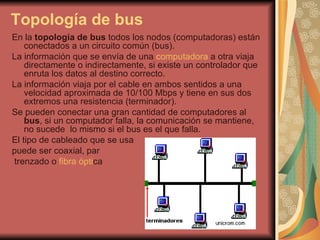

3. Topología de bus En la topología de bus todos los nodos (computadoras) están conectados a un circuito común (bus). La información que se envía de una computadora a otra viaja directamente o indirectamente, si existe un controlador que enruta los datos al destino correcto. La información viaja por el cable en ambos sentidos a una velocidad aproximada de 10/100 Mbps y tiene en sus dos extremos una resistencia (terminador). Se pueden conectar una gran cantidad de computadores al bus , si un computador falla, la comunicación se mantiene, no sucede lo mismo si el bus es el que falla. El tipo de cableado que se usa puede ser coaxial, par trenzado o fibra ópti ca

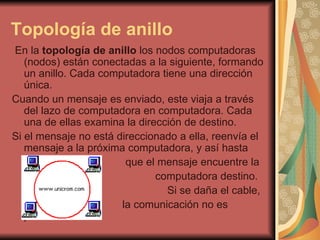

4. Topología de anillo En la topología de anillo los nodos computadoras (nodos) están conectadas a la siguiente, formando un anillo. Cada computadora tiene una dirección única. Cuando un mensaje es enviado, este viaja a través del lazo de computadora en computadora. Cada una de ellas examina la dirección de destino. Si el mensaje no está direccionado a ella, reenvía el mensaje a la próxima computadora, y así hasta que el mensaje encuentre la computadora destino. Si se daña el cable, la comunicación no es posible

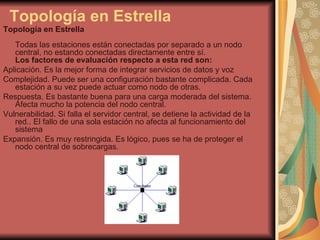

5. Topología en Estrella Topología en Estrella Todas las estaciones están conectadas por separado a un nodo central, no estando conectadas directamente entre sí. Los factores de evaluación respecto a esta red son: Aplicación. Es la mejor forma de integrar servicios de datos y voz Complejidad. Puede ser una configuración bastante complicada. Cada estación a su vez puede actuar como nodo de otras. Respuesta. Es bastante buena para una carga moderada del sistema. Afecta mucho la potencia del nodo central. Vulnerabilidad. Si falla el servidor central, se detiene la actividad de la red.. El fallo de una sola estación no afecta al funcionamiento del sistema Expansión. Es muy restringida. Es lógico, pues se ha de proteger el nodo central de sobrecargas.

6. Red en árbol Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones. Cuenta con un cable principal (backbone) al que hay conectadas redes individuales en bus.

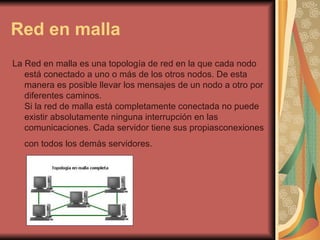

7. Red en malla La Red en malla es una topología de red en la que cada nodo está conectado a uno o más de los otros nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propiasconexiones con todos los demás servidores.

8. anillo doble Punto de vista matemático: Una topología en anillo doble consta de dos anillos concéntricos, cada uno de los cuales se conecta solamente con el anillo vecino adyacente. Los dos anillos no están conectados. Punto de vista físico: La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos. En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente. Punto de vista lógico: La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez
