El documento describe diferentes tipologías de red, incluyendo bus, estrella, malla, anillo, topologías mixtas y árbol. Cada topología tiene ventajas y desventajas dependiendo de los requisitos de la red. La topología de bus se caracteriza por un único canal de comunicación al que se conectan todos los nodos, mientras que la topología en estrella tiene todos los nodos conectados a un nodo central. Las topologías mixtas combinan características de otras topologías para aprovechar sus ventajas.

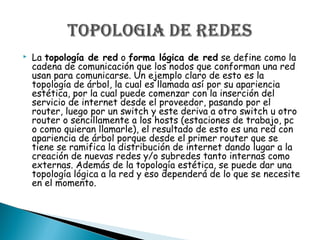

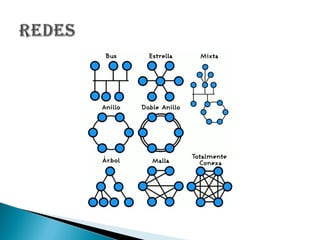

1.  La topología de red o forma lógica de red se define como la
cadena de comunicación que los nodos que conforman una red
usan para comunicarse. Un ejemplo claro de esto es la
topología de árbol, la cual es llamada así por su apariencia
estética, por la cual puede comenzar con la inserción del
servicio de internet desde el proveedor, pasando por el
router, luego por un switch y este deriva a otro switch u otro
router o sencillamente a los hosts (estaciones de trabajo, pc
o como quieran llamarle), el resultado de esto es una red con
apariencia de árbol porque desde el primer router que se
tiene se ramifica la distribución de internet dando lugar a la
creación de nuevas redes y/o subredes tanto internas como
externas. Además de la topología estética, se puede dar una
topología lógica a la red y eso dependerá de lo que se necesite
en el momento.

3.  Red cuya topología se
caracteriza por tener un
único canal de
comunicaciones
(denominado bus,
troncal o backbone) al
cual se conectan los
diferentes dispositivos.
De esta forma todos los
dispositivos comparten
el mismo canal para
comunicarse entre sí.

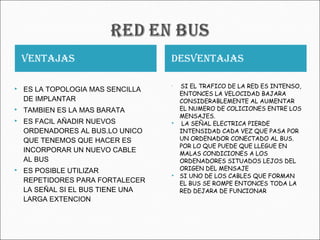

4. VENTAJAS DESVENTAJAS
 ES LA TOPOLOGIA MAS SENCILLA
DE IMPLANTAR
 TAMBIEN ES LA MAS BARATA
 ES FACIL AÑADIR NUEVOS
ORDENADORES AL BUS.LO UNICO
QUE TENEMOS QUE HACER ES
INCORPORAR UN NUEVO CABLE
AL BUS
 ES POSIBLE UTILIZAR
REPETIDORES PARA FORTALECER
LA SEÑAL SI EL BUS TIENE UNA
LARGA EXTENCION

SI EL TRAFICO DE LA RED ES INTENSO,
ENTONCES LA VELOCIDAD BAJARA
CONSIDERABLEMENTE AL AUMENTAR
EL NUMERO DE COLICIONES ENTRE LOS
MENSAJES.
 LA SEÑAL ELECTRICA PIERDE
INTENSIDAD CADA VEZ QUE PASA POR
UN ORDENADOR CONECTADO AL BUS.
POR LO QUE PUEDE QUE LLEGUE EN
MALAS CONDICIONES A LOS
ORDENADORES SITUADOS LEJOS DEL
ORIGEN DEL MENSAJE
 SI UNO DE LOS CABLES QUE FORMAN
EL BUS SE ROMPE ENTONCES TODA LA
RED DEJARA DE FUNCIONAR

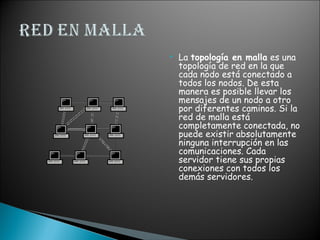

5.  La topología en malla es una
topología de red en la que
cada nodo está conectado a
todos los nodos. De esta
manera es posible llevar los
mensajes de un nodo a otro
por diferentes caminos. Si la
red de malla está
completamente conectada, no
puede existir absolutamente
ninguna interrupción en las
comunicaciones. Cada
servidor tiene sus propias
conexiones con todos los
demás servidores.

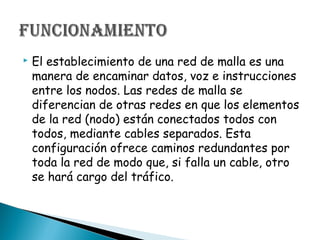

6.  El establecimiento de una red de malla es una
manera de encaminar datos, voz e instrucciones
entre los nodos. Las redes de malla se
diferencian de otras redes en que los elementos
de la red (nodo) están conectados todos con
todos, mediante cables separados. Esta
configuración ofrece caminos redundantes por
toda la red de modo que, si falla un cable, otro
se hará cargo del tráfico.

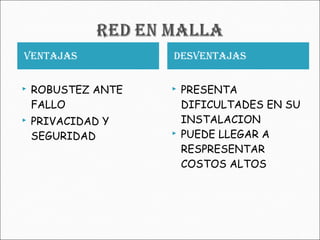

7. VENTAJAS DESVENTAJAS
 ROBUSTEZ ANTE
FALLO
 PRIVACIDAD Y
SEGURIDAD
 PRESENTA
DIFICULTADES EN SU
INSTALACION
 PUEDE LLEGAR A
RESPRESENTAR
COSTOS ALTOS

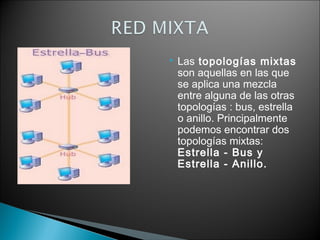

8.  Las topologías mixtas
son aquellas en las que
se aplica una mezcla
entre alguna de las otras
topologías : bus, estrella
o anillo. Principalmente
podemos encontrar dos
topologías mixtas:
Estrella - Bus y
Estrella - Anillo.

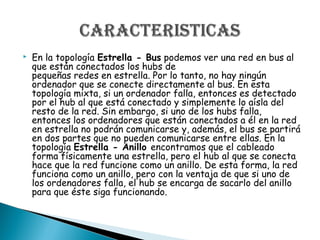

9.  En la topología Estrella - Bus podemos ver una red en bus al
que están conectados los hubs de
pequeñas redes en estrella. Por lo tanto, no hay ningún
ordenador que se conecte directamente al bus. En esta
topología mixta, si un ordenador falla, entonces es detectado
por el hub al que está conectado y simplemente lo aísla del
resto de la red. Sin embargo, si uno de los hubs falla,
entonces los ordenadores que están conectados a él en la red
en estrella no podrán comunicarse y, además, el bus se partirá
en dos partes que no pueden comunicarse entre ellas. En la
topología Estrella - Anillo encontramos que el cableado
forma físicamente una estrella, pero el hub al que se conecta
hace que la red funcione como un anillo. De esta forma, la red
funciona como un anillo, pero con la ventaja de que si uno de
los ordenadores falla, el hub se encarga de sacarlo del anillo
para que éste siga funcionando.

10.  La topología de anillo doble es igual a la topología
de anillo, con la diferencia de que hay un segundo
anillo redundante que conecta los mismos
dispositivos.
 En otras palabras, para incrementar la fiabilidad
y flexibilidad de la red, cada dispositivo de red
forma parte de dos topologías de anillo
independiente.
La topología de anillo doble actúa como si fueran
dos anillos independientes, de los cuales se usa
solamente uno por vez.
 En lugar de un anillo, hay dos para aumentar la
fiabilidad de la red.
 Uno de los anillos se utiliza para la transmisión y
el otro actúa como anillo de seguridad o reserva.
Si aparece un problema, como un fallo en el anillo
o una ruptura del cable, se reconfigura el anillo y
continúa la transmisión.
Una de las ventajas de la topología de anillo
doble es la redundancia

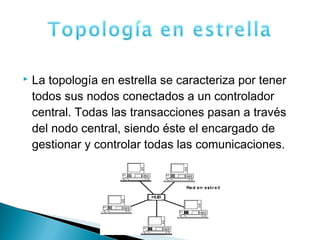

11.  La topología en estrella se caracteriza por tener
todos sus nodos conectados a un controlador
central. Todas las transacciones pasan a través
del nodo central, siendo éste el encargado de
gestionar y controlar todas las comunicaciones.

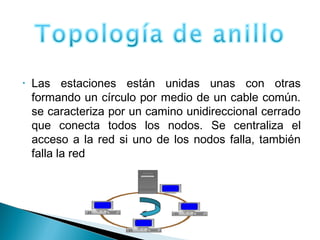

12. • Las estaciones están unidas unas con otras
formando un círculo por medio de un cable común.
se caracteriza por un camino unidireccional cerrado
que conecta todos los nodos. Se centraliza el
acceso a la red si uno de los nodos falla, también
falla la red

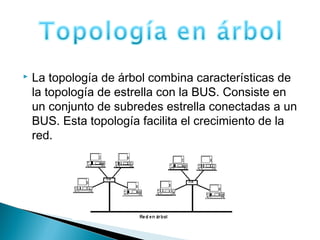

13.  La topología de árbol combina características de
la topología de estrella con la BUS. Consiste en
un conjunto de subredes estrella conectadas a un
BUS. Esta topología facilita el crecimiento de la
red.

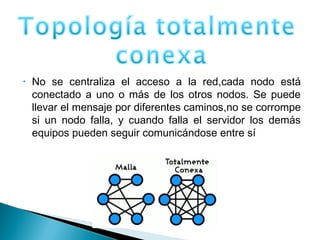

14. • No se centraliza el acceso a la red,cada nodo está
conectado a uno o más de los otros nodos. Se puede
llevar el mensaje por diferentes caminos,no se corrompe
si un nodo falla, y cuando falla el servidor los demás
equipos pueden seguir comunicándose entre sí
