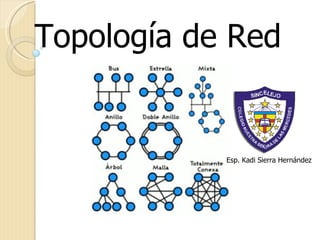

1. Topología de Red Esp. Kadi Sierra Hernández

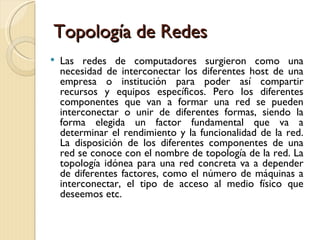

2. Topología de Redes Las redes de computadores surgieron como una necesidad de interconectar los diferentes host de una empresa o institución para poder así compartir recursos y equipos específicos. Pero los diferentes componentes que van a formar una red se pueden interconectar o unir de diferentes formas, siendo la forma elegida un factor fundamental que va a determinar el rendimiento y la funcionalidad de la red. La disposición de los diferentes componentes de una red se conoce con el nombre de topología de la red. La topología idónea para una red concreta va a depender de diferentes factores, como el número de máquinas a interconectar, el tipo de acceso al medio físico que deseemos etc.

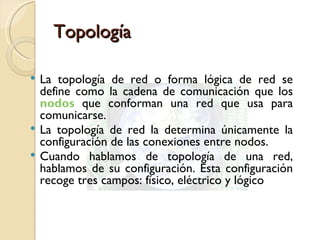

3. Topología La topología de red o forma lógica de red se define como la cadena de comunicación que los nodos que conforman una red que usa para comunicarse. La topología de red la determina únicamente la configuración de las conexiones entre nodos. Cuando hablamos de topología de una red, hablamos de su configuración. Esta configuración recoge tres campos: físico, eléctrico y lógico

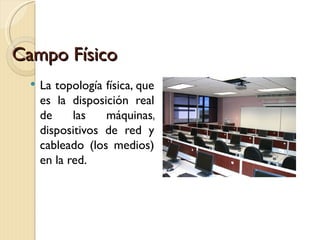

4. Campo Físico La topología física, que es la disposición real de las máquinas, dispositivos de red y cableado (los medios) en la red.

5. Campo Eléctrico El nivel físico y eléctrico se puede entender como la configuración del cableado entre máquinas o dispositivos de control o conmutación.

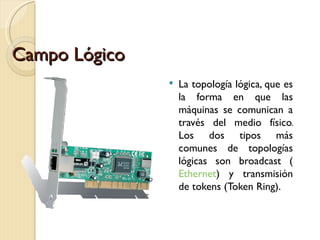

6. Campo Lógico La topología lógica, que es la forma en que las máquinas se comunican a través del medio físico. Los dos tipos más comunes de topologías lógicas son broadcast ( Ethernet ) y transmisión de tokens (Token Ring).

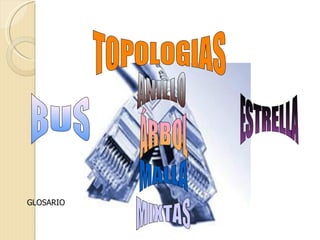

7. TOPOLOGIAS BUS ESTRELLA MALLA ANILLO ÁRBOL MIXTAS GLOSARIO

8. Ethernet y Broadcast La topología de broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. Las estaciones no siguen ningún orden para utilizar la red, sino que cada máquina accede a la red para transmitir datos en el momento en que lo necesita. Esta es la forma en que funciona Ethernet . En cambio, la transmisión de tokens controla el acceso a la red al transmitir un token eléctrico de forma secuencial a cada host. Cuando un host recibe el token significa que puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token hacia el siguiente host y el proceso se vuelve a repetir

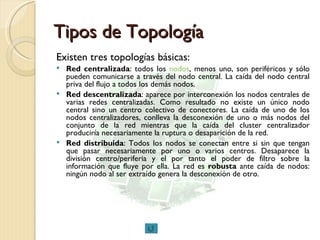

9. Tipos de Topología Existen tres topologías básicas: Red centralizada : todos los nodos , menos uno, son periféricos y sólo pueden comunicarse a través del nodo central. La caída del nodo central priva del flujo a todos los demás nodos. Red descentralizada : aparece por interconexión los nodos centrales de varias redes centralizadas. Como resultado no existe un único nodo central sino un centro colectivo de conectores. La caída de uno de los nodos centralizadores, conlleva la desconexión de uno o más nodos del conjunto de la red mientras que la caída del cluster centralizador produciría necesariamente la ruptura o desaparición de la red. Red distribuida : Todos los nodos se conectan entre si sin que tengan que pasar necesariamente por uno o varios centros. Desaparece la división centro/periferia y el por tanto el poder de filtro sobre la información que fluye por ella. La red es robusta ante caída de nodos: ningún nodo al ser extraído genera la desconexión de otro.

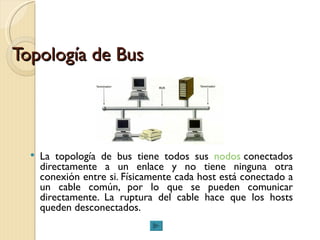

10. Topología de Bus La topología de bus tiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre si. Físicamente cada host está conectado a un cable común, por lo que se pueden comunicar directamente. La ruptura del cable hace que los hosts queden desconectados.

11. Topología de Bus En esta topología, los elementos que constituyen la red se disponen linealmente, es decir, en serie y conectados por medio de un cable; el bus. Las tramas de información emitidas por un nodo (terminal o servidor) se propagan por todo el bus (en ambas direcciones), alcanzado a todos los demás nodos . Cada nodo de la red se debe encargar de reconocer la información que recorre el bus, para así determinar cual es la que le corresponde, la destinada a él

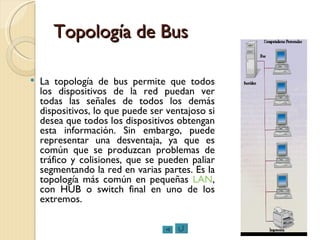

12. Topología de Bus La topología de bus permite que todos los dispositivos de la red puedan ver todas las señales de todos los demás dispositivos, lo que puede ser ventajoso si desea que todos los dispositivos obtengan esta información. Sin embargo, puede representar una desventaja, ya que es común que se produzcan problemas de tráfico y colisiones, que se pueden paliar segmentando la red en varias partes. Es la topología más común en pequeñas LAN , con HUB o switch final en uno de los extremos.

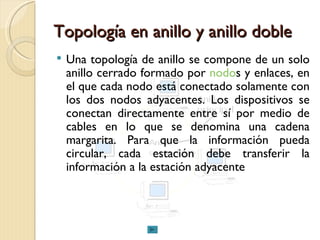

13. Topología en anillo y anillo doble Una topología de anillo se compone de un solo anillo cerrado formado por nodo s y enlaces, en el que cada nodo está conectado solamente con los dos nodos adyacentes. Los dispositivos se conectan directamente entre sí por medio de cables en lo que se denomina una cadena margarita. Para que la información pueda circular, cada estación debe transferir la información a la estación adyacente

14. Topología en anillo y doble anillo Una topología en anillo doble consta de dos anillos concéntricos, donde cada host de la red está conectado a ambos anillos, aunque los dos anillos no están conectados directamente entre sí En un anillo doble, dos anillos permiten que los datos se envíen en ambas direcciones. Esta configuración crea redundancia (tolerancia a fallos), lo que significa que si uno de los anillos falla, los datos pueden transmitirse por el otro

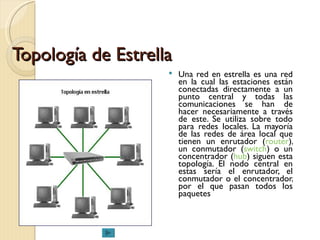

15. Topología de Estrella Una red en estrella es una red en la cual las estaciones están conectadas directamente a un punto central y todas las comunicaciones se han de hacer necesariamente a través de este. Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un enrutador ( router ), un conmutador ( switch ) o un concentrador ( hub ) siguen esta topología. El nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan todos los paquetes

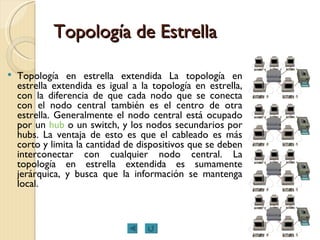

16. Topología de Estrella Topología en estrella extendida La topología en estrella extendida es igual a la topología en estrella, con la diferencia de que cada nodo que se conecta con el nodo central también es el centro de otra estrella. Generalmente el nodo central está ocupado por un hub o un switch, y los nodos secundarios por hubs. La ventaja de esto es que el cableado es más corto y limita la cantidad de dispositivos que se deben interconectar con cualquier nodo central. La topología en estrella extendida es sumamente jerárquica, y busca que la información se mantenga local.

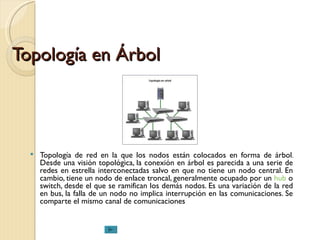

17. Topología en Árbol Topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones

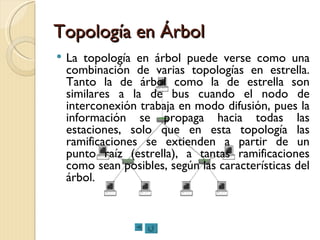

18. Topología en Árbol La topología en árbol puede verse como una combinación de varias topologías en estrella. Tanto la de árbol como la de estrella son similares a la de bus cuando el nodo de interconexión trabaja en modo difusión, pues la información se propaga hacia todas las estaciones, solo que en esta topología las ramificaciones se extienden a partir de un punto raíz (estrella), a tantas ramificaciones como sean posibles, según las características del árbol.

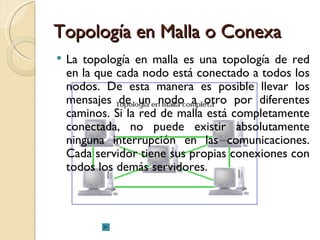

19. Topología en Malla o Conexa La topología en malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores.

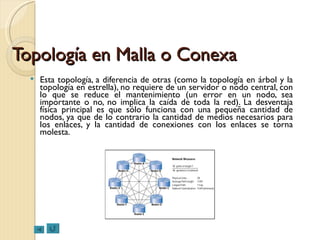

20. Topología en Malla o Conexa Esta topología, a diferencia de otras (como la topología en árbol y la topología en estrella), no requiere de un servidor o nodo central, con lo que se reduce el mantenimiento (un error en un nodo, sea importante o no, no implica la caída de toda la red). La desventaja física principal es que sólo funciona con una pequeña cantidad de nodos, ya que de lo contrario la cantidad de medios necesarios para los enlaces, y la cantidad de conexiones con los enlaces se torna molesta.

21. Topologías Mixtas En este tipo de topologías no existe un patrón obvio de enlaces y nodos. El cableado no sigue un modelo determinado; de los nodos salen cantidades variables de cables. Las redes que se encuentran en las primeras etapas de construcción, o se encuentran mal planificadas, a menudo se conectan de esta manera.

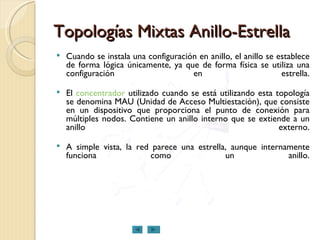

22. Topologías Mixtas Anillo-Estrella Cuando se instala una configuración en anillo, el anillo se establece de forma lógica únicamente, ya que de forma física se utiliza una configuración en estrella. El concentrador utilizado cuando se está utilizando esta topología se denomina MAU (Unidad de Acceso Multiestación), que consiste en un dispositivo que proporciona el punto de conexión para múltiples nodos. Contiene un anillo interno que se extiende a un anillo externo. A simple vista, la red parece una estrella, aunque internamente funciona como un anillo.

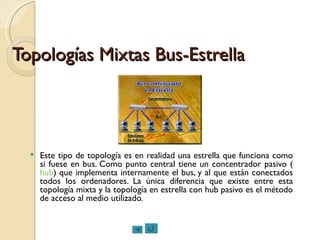

23. Topologías Mixtas Bus-Estrella Este tipo de topología es en realidad una estrella que funciona como si fuese en bus. Como punto central tiene un concentrador pasivo ( hub ) que implementa internamente el bus, y al que están conectados todos los ordenadores. La única diferencia que existe entre esta topología mixta y la topología en estrella con hub pasivo es el método de acceso al medio utilizado.

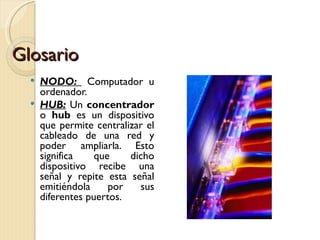

24. Glosario NODO: Computador u ordenador. HUB: Un concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

25. Glosario PUENTE DE RED: Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.

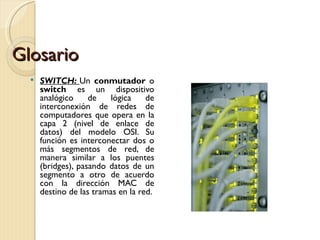

26. Glosario SWITCH: Un conmutador o switch es un dispositivo analógico de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

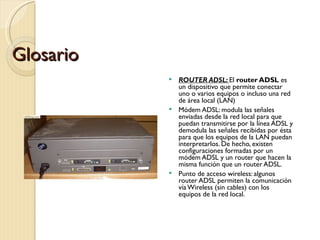

27. Glosario ROUTER ADSL: El router ADSL es un dispositivo que permite conectar uno o varios equipos o incluso una red de área local (LAN) Módem ADSL: modula las señales enviadas desde la red local para que puedan transmitirse por la línea ADSL y demodula las señales recibidas por ésta para que los equipos de la LAN puedan interpretarlos. De hecho, existen configuraciones formadas por un módem ADSL y un router que hacen la misma función que un router ADSL. Punto de acceso wireless: algunos router ADSL permiten la comunicación vía Wireless (sin cables) con los equipos de la red local.

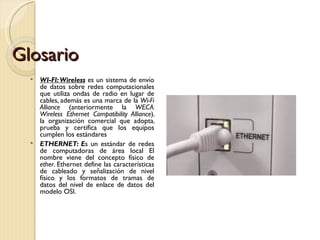

28. Glosario WI-FI: Wireless es un sistema de envío de datos sobre redes computacionales que utiliza ondas de radio en lugar de cables, además es una marca de la Wi-Fi Alliance (anteriormente la WECA: Wireless Ethernet Compatibility Alliance ), la organización comercial que adopta, prueba y certifica que los equipos cumplen los estándares ETHERNET: E s un estándar de redes de computadoras de área local El nombre viene del concepto físico de ether . Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI.

29. Glosario LAN: Una red de área local , red local o LAN (del inglés Local Area Network ) es la interconexión de varios ordenadores y periféricos. Su extensión esta limitada físicamente a un edificio o a un entorno de 200 metros o con repetidores podríamos llegar a la distancia de un campo de 1 kilómetro. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más máquinas se comuniquen.
