1. Topología de red
La topología de red se define como la cadena de comunicación usada por los
computadores que conforman una red para comunicarse. Un ejemplo claro de
esto es la topología de árbol, la cual es llamada así por su apariencia estética,
por la cual puede comenzar con la inserción del servicio de internet desde el
proveedor, pasando por el router, luego por un switch y este deriva a otro
switch u otro router o sencillamente a los hosts (estaciones de trabajo), el
resultado de esto es una red con apariencia de árbol porque desde el primer
router que se tiene se ramifica la distribución de internet dando lugar a la
creación de nuevas redes o subredes tanto internas como externas. Además
de la topología estética, se puede dar una topología lógica a la red y eso
dependerá de lo que se necesite en el momento.
En algunos casos se puede usar la palabra arquitectura en un sentido relajado
para hablar a la vez de la disposición física del cableado y de cómo el protocolo
considera dicho cableado. Así, en un anillo con una MAU podemos decir que
tenemos unatopología en anillo, o de que se trata de un anillo con topología en
estrella.
La topología de red la determina únicamente la configuración de las conexiones
entre nodos. La distancia entre los nodos, las interconexiones físicas, las tasas
de transmisión y los tipos de señales no pertenecen a la topología de la red,
aunque pueden verse afectados por la misma.
Tipos de topologías

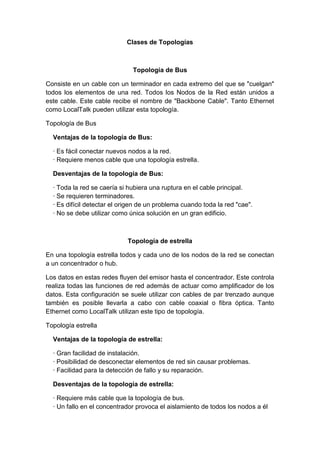

2. Clases de Topologías
Topología de Bus
Consiste en un cable con un terminador en cada extremo del que se "cuelgan"
todos los elementos de una red. Todos los Nodos de la Red están unidos a
este cable. Este cable recibe el nombre de "Backbone Cable". Tanto Ethernet
como LocalTalk pueden utilizar esta topología.
Topología de Bus
Ventajas de la topología de Bus:
· Es fácil conectar nuevos nodos a la red.
· Requiere menos cable que una topología estrella.
Desventajas de la topología de Bus:
· Toda la red se caería si hubiera una ruptura en el cable principal.
· Se requieren terminadores.
· Es difícil detectar el origen de un problema cuando toda la red "cae".
· No se debe utilizar como única solución en un gran edificio.
Topología de estrella
En una topología estrella todos y cada uno de los nodos de la red se conectan
a un concentrador o hub.
Los datos en estas redes fluyen del emisor hasta el concentrador. Este controla
realiza todas las funciones de red además de actuar como amplificador de los
datos. Esta configuración se suele utilizar con cables de par trenzado aunque
también es posible llevarla a cabo con cable coaxial o fibra óptica. Tanto
Ethernet como LocalTalk utilizan este tipo de topología.
Topología estrella
Ventajas de la topología de estrella:
· Gran facilidad de instalación.
· Posibilidad de desconectar elementos de red sin causar problemas.
· Facilidad para la detección de fallo y su reparación.
Desventajas de la topología de estrella:
· Requiere más cable que la topología de bus.
· Un fallo en el concentrador provoca el aislamiento de todos los nodos a él

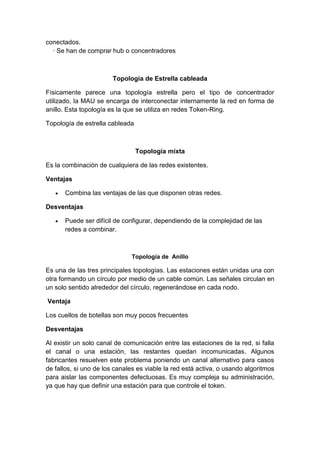

3. conectados.
· Se han de comprar hub o concentradores
Topología de Estrella cableada
Físicamente parece una topología estrella pero el tipo de concentrador
utilizado, la MAU se encarga de interconectar internamente la red en forma de
anillo. Esta topología es la que se utiliza en redes Token-Ring.
Topología de estrella cableada
Topología mixta
Es la combinación de cualquiera de las redes existentes.
Ventajas
Combina las ventajas de las que disponen otras redes.
Desventajas
Puede ser difícil de configurar, dependiendo de la complejidad de las
redes a combinar.
Topología de Anillo
Es una de las tres principales topologías. Las estaciones están unidas una con
otra formando un círculo por medio de un cable común. Las señales circulan en
un solo sentido alrededor del círculo, regenerándose en cada nodo.
Ventaja
Los cuellos de botellas son muy pocos frecuentes
Desventajas
Al existir un solo canal de comunicación entre las estaciones de la red, si falla
el canal o una estación, las restantes quedan incomunicadas. Algunos
fabricantes resuelven este problema poniendo un canal alternativo para casos
de fallos, si uno de los canales es viable la red está activa, o usando algoritmos
para aislar las componentes defectuosas. Es muy compleja su administración,
ya que hay que definir una estación para que controle el token.

4. Topología de doble anillo
Una topología en anillo doble consta de dos anillos concéntricos, donde cada
Host dela red está conectado a ambos anillos, aunque los dos anillos no están
conectadosdirectamente entre sí. Es análoga a la topología de anillo, con la
diferencia de que,para incrementar la confiabilidad y flexibilidad de la red, hay
un segundo anilloredundante que conecta los mismos dispositivos. La topología
de anillo doble actúacomo si fueran dos anillos independientes,
Topología de Árbol
La topología de árbol combina características de la topología de estrella con la
de bus. Consiste en un conjunto de subredes estrella conectadas a un bus.
Esta topología facilita el crecimiento de la red.
Topología de árbol
Ventajas de la topología de árbol:
· Cableado punto a punto para segmentos individuales.
· Soportado por multitud de vendedores de software y de hardware.
Desventajas de la topología de árbol:
· La medida de cada segmento viene determinada por el tipo de cable
utilizado.
· Si se viene abajo el segmento principal todo el segmento se viene abajo.
· Es más difícil la configuración.
Topología de malla.
La topología de red mallada es una topología de red en la que cada nodo está
conectado a todos los nodos. De esta manera es posible llevar los mensajes de
un nodo a otro por diferentes caminos. Si la red de malla está completamente
conectada, no puede existir absolutamente ninguna interrupción en las
comunicaciones. Cada servidor tiene sus propias conexiones con todos los
demás servidores.
Ventajas de la red en malla
 Es posible llevar los mensajes de un nodo a otro por diferentes caminos.
 No puede existir absolutamente ninguna interrupción en las
comunicaciones.

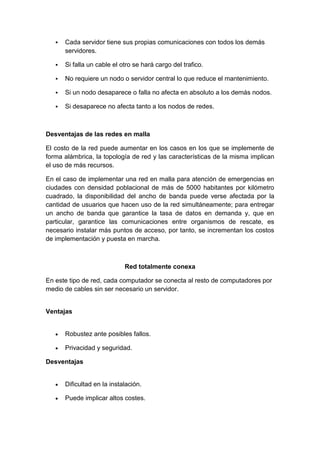

5.  Cada servidor tiene sus propias comunicaciones con todos los demás
servidores.
 Si falla un cable el otro se hará cargo del trafico.
 No requiere un nodo o servidor central lo que reduce el mantenimiento.
 Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.
 Si desaparece no afecta tanto a los nodos de redes.
Desventajas de las redes en malla
El costo de la red puede aumentar en los casos en los que se implemente de
forma alámbrica, la topología de red y las características de la misma implican
el uso de más recursos.
En el caso de implementar una red en malla para atención de emergencias en
ciudades con densidad poblacional de más de 5000 habitantes por kilómetro
cuadrado, la disponibilidad del ancho de banda puede verse afectada por la
cantidad de usuarios que hacen uso de la red simultáneamente; para entregar
un ancho de banda que garantice la tasa de datos en demanda y, que en
particular, garantice las comunicaciones entre organismos de rescate, es
necesario instalar más puntos de acceso, por tanto, se incrementan los costos
de implementación y puesta en marcha.
Red totalmente conexa
En este tipo de red, cada computador se conecta al resto de computadores por
medio de cables sin ser necesario un servidor.
Ventajas
Robustez ante posibles fallos.
Privacidad y seguridad.
Desventajas
Dificultad en la instalación.
Puede implicar altos costes.

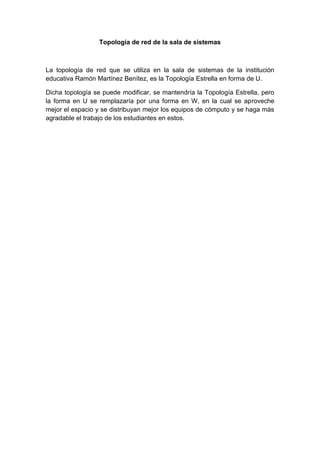

6. Topología de red de la sala de sistemas
La topología de red que se utiliza en la sala de sistemas de la institución
educativa Ramón Martínez Benítez, es la Topología Estrella en forma de U.
Dicha topología se puede modificar, se mantendría la Topología Estrella, pero
la forma en U se remplazaría por una forma en W, en la cual se aproveche
mejor el espacio y se distribuyan mejor los equipos de cómputo y se haga más
agradable el trabajo de los estudiantes en estos.
