La topología de una red inalámbrica puede ser ad-hoc, de infraestructura o malla. En una topología ad-hoc, los dispositivos se comunican directamente sin puntos de acceso. En una topología de infraestructura, los dispositivos se comunican a través de puntos de acceso y pueden intercambiar información con otros dispositivos conectados al mismo punto de acceso. Una topología malla consiste en nodos organizados en una red malla donde todos los nodos actúan como un solo punto de cobertura.

1. TOPOLOGÍAS Y
COMPONENTES DE
REDES WLAN

2. TOPOLOGÍAS REDES
WLAN

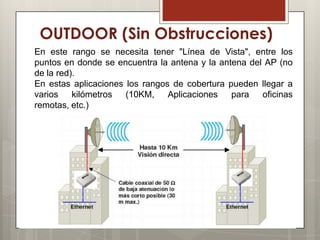

3. OUTDOOR (Sin Obstrucciones)
En este rango se necesita tener "Línea de Vista", entre los
puntos en donde se encuentra la antena y la antena del AP (no
de la red).
En estas aplicaciones los rangos de cobertura pueden llegar a
varios kilómetros (10KM, Aplicaciones para oficinas
remotas, etc.)

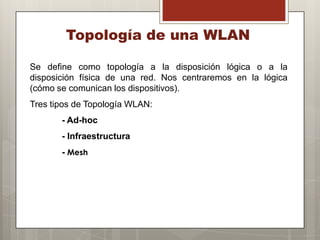

4. Topología de una WLAN
Se define como topología a la disposición lógica o a la
disposición física de una red. Nos centraremos en la lógica
(cómo se comunican los dispositivos).
Tres tipos de Topología WLAN:
- Ad-hoc
- Infraestructura
- Mesh

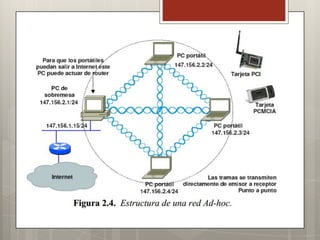

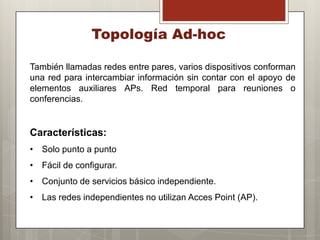

5. Topología Ad-hoc
También llamadas redes entre pares, varios dispositivos conforman
una red para intercambiar información sin contar con el apoyo de
elementos auxiliares APs. Red temporal para reuniones o
conferencias.
Características:
• Solo punto a punto
• Fácil de configurar.
• Conjunto de servicios básico independiente.
• Las redes independientes no utilizan Acces Point (AP).

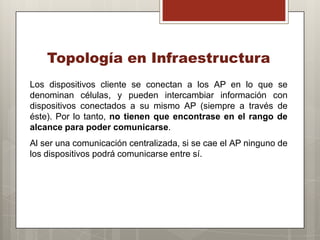

7. Topología en Infraestructura
Los dispositivos cliente se conectan a los AP en lo que se
denominan células, y pueden intercambiar información con
dispositivos conectados a su mismo AP (siempre a través de
éste). Por lo tanto, no tienen que encontrase en el rango de
alcance para poder comunicarse.
Al ser una comunicación centralizada, si se cae el AP ninguno de
los dispositivos podrá comunicarse entre sí.

8. Infraestructura- Comunicación
¿Cómo se comunican dos dispositivos a través de un AP?

9. Topología Mesh
Una Red Mesh Inalámbrica (WMN) es una de red compuesta por
nodos organizados en una topología mesh (malla). El área de
cobertura, de todos los nodos actuando como uno sólo, se llama
nube de la malla (mesh cloud).

10. COMPONENTES REDES
WLAN

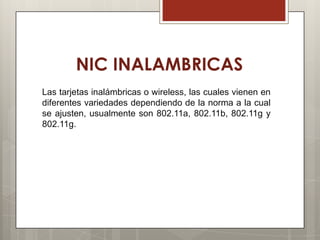

11. NIC INALAMBRICAS
Las tarjetas inalámbricas o wireless, las cuales vienen en
diferentes variedades dependiendo de la norma a la cual
se ajusten, usualmente son 802.11a, 802.11b, 802.11g y
802.11g.

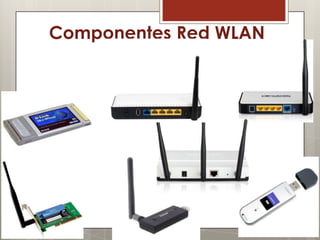

12. Componentes Red WLAN

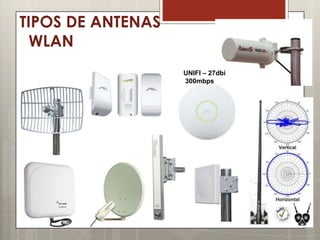

13. TIPOS DE ANTENAS
WLAN
UNIFI – 27dbi
300mbps

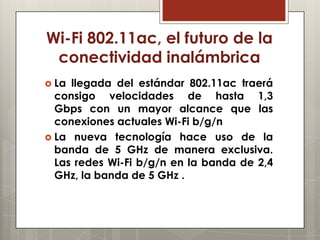

14. Wi-Fi 802.11ac, el futuro de la
conectividad inalámbrica
 La llegada del estándar 802.11ac traerá
consigo velocidades de hasta 1,3
Gbps con un mayor alcance que las
conexiones actuales Wi-Fi b/g/n
 La nueva tecnología hace uso de la
banda de 5 GHz de manera exclusiva.
Las redes Wi-Fi b/g/n en la banda de 2,4
GHz, la banda de 5 GHz .

15. Gracias por su atención.
