1. Larry Ruiz Barcayola

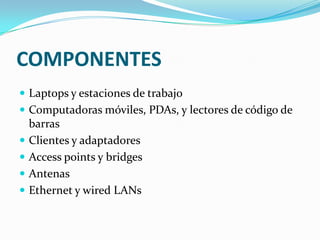

2. COMPONENTES
 Laptops y estaciones de trabajo
 Computadoras móviles, PDAs, y lectores de código de
barras
 Clientes y adaptadores
 Access points y bridges
 Antenas
 Ethernet y wired LANs

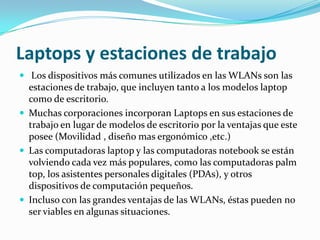

3. Laptops y estaciones de trabajo
 Los dispositivos más comunes utilizados en las WLANs son las
estaciones de trabajo, que incluyen tanto a los modelos laptop
como de escritorio.
 Muchas corporaciones incorporan Laptops en sus estaciones de
trabajo en lugar de modelos de escritorio por la ventajas que este
posee (Movilidad , diseño mas ergonómico ,etc.)
 Las computadoras laptop y las computadoras notebook se están
volviendo cada vez más populares, como las computadoras palm
top, los asistentes personales digitales (PDAs), y otros
dispositivos de computación pequeños.
 Incluso con las grandes ventajas de las WLANs, éstas pueden no
ser viables en algunas situaciones.

4. Laptops y PDA’s Computadores de escritorio

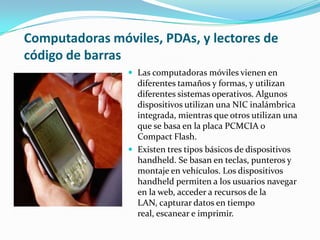

5. Computadoras móviles, PDAs, y lectores de
código de barras
 Las computadoras móviles vienen en
diferentes tamaños y formas, y utilizan
diferentes sistemas operativos. Algunos
dispositivos utilizan una NIC inalámbrica
integrada, mientras que otros utilizan una
que se basa en la placa PCMCIA o
Compact Flash.
 Existen tres tipos básicos de dispositivos
handheld. Se basan en teclas, punteros y
montaje en vehículos. Los dispositivos
handheld permiten a los usuarios navegar
en la web, acceder a recursos de la
LAN, capturar datos en tiempo
real, escanear e imprimir.

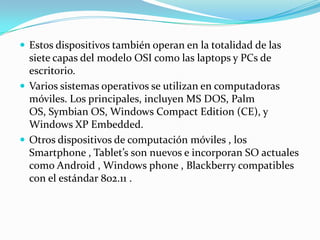

6.  Estos dispositivos también operan en la totalidad de las
siete capas del modelo OSI como las laptops y PCs de
escritorio.
 Varios sistemas operativos se utilizan en computadoras
móviles. Los principales, incluyen MS DOS, Palm
OS, Symbian OS, Windows Compact Edition (CE), y
Windows XP Embedded.
 Otros dispositivos de computación móviles , los
Smartphone , Tablet’s son nuevos e incorporan SO actuales
como Android , Windows phone , Blackberry compatibles
con el estándar 802.11 .

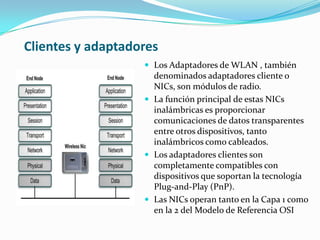

7. Clientes y adaptadores
 Los Adaptadores de WLAN , también
denominados adaptadores cliente o
NICs, son módulos de radio.
 La función principal de estas NICs
inalámbricas es proporcionar
comunicaciones de datos transparentes
entre otros dispositivos, tanto
inalámbricos como cableados.
 Los adaptadores clientes son
completamente compatibles con
dispositivos que soportan la tecnología
Plug-and-Play (PnP).
 Las NICs operan tanto en la Capa 1 como
en la 2 del Modelo de Referencia OSI

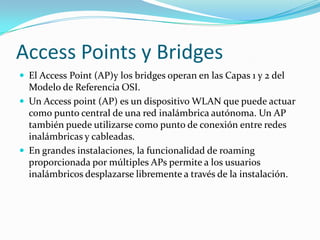

8. Access Points y Bridges
 El Access Point (AP)y los bridges operan en las Capas 1 y 2 del
Modelo de Referencia OSI.
 Un Access point (AP) es un dispositivo WLAN que puede actuar
como punto central de una red inalámbrica autónoma. Un AP
también puede utilizarse como punto de conexión entre redes
inalámbricas y cableadas.
 En grandes instalaciones, la funcionalidad de roaming
proporcionada por múltiples APs permite a los usuarios
inalámbricos desplazarse libremente a través de la instalación.

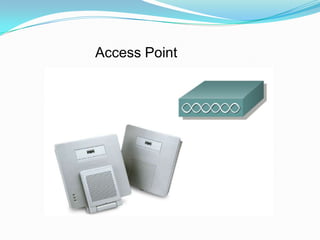

9. Access Point

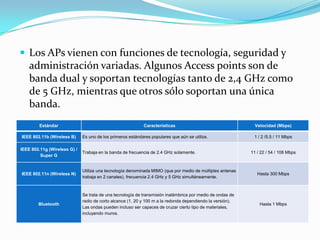

10.  Los APs vienen con funciones de tecnología, seguridad y
administración variadas. Algunos Access points son de
banda dual y soportan tecnologías tanto de 2,4 GHz como
de 5 GHz, mientras que otros sólo soportan una única
banda.
Estándar Características Velocidad (Mbps)
IEEE 802.11b (Wireless B) Es uno de los primeros estándares populares que aún se utiliza. 1 / 2 /5.5 / 11 Mbps
IEEE 802.11g (Wireless G) /
Super G
Trabaja en la banda de frecuencia de 2.4 GHz solamente. 11 / 22 / 54 / 108 Mbps
IEEE 802.11n (Wireless N)
Utiliza una tecnología denominada MIMO (que por medio de múltiples antenas
trabaja en 2 canales), frecuencia 2.4 GHz y 5 GHz simultáneamente.
Hasta 300 Mbps
Bluetooth
Se trata de una tecnología de transmisión inalámbrica por medio de ondas de
radio de corto alcance (1, 20 y 100 m a la redonda dependiendo la versión).
Las ondas pueden incluso ser capaces de cruzar cierto tipo de materiales,
incluyendo muros.
Hasta 1 Mbps

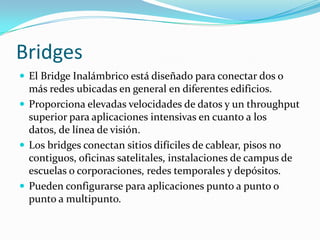

11. Bridges
 El Bridge Inalámbrico está diseñado para conectar dos o
más redes ubicadas en general en diferentes edificios.
 Proporciona elevadas velocidades de datos y un throughput
superior para aplicaciones intensivas en cuanto a los
datos, de línea de visión.
 Los bridges conectan sitios difíciles de cablear, pisos no
contiguos, oficinas satelitales, instalaciones de campus de
escuelas o corporaciones, redes temporales y depósitos.
 Pueden configurarse para aplicaciones punto a punto o
punto a multipunto.

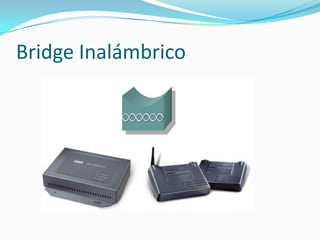

12. Bridge Inalámbrico

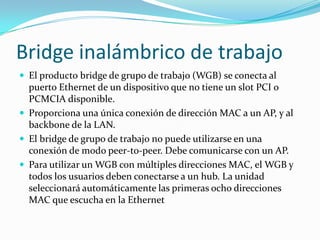

13. Bridge inalámbrico de trabajo
 El producto bridge de grupo de trabajo (WGB) se conecta al
puerto Ethernet de un dispositivo que no tiene un slot PCI o
PCMCIA disponible.
 Proporciona una única conexión de dirección MAC a un AP, y al
backbone de la LAN.
 El bridge de grupo de trabajo no puede utilizarse en una
conexión de modo peer-to-peer. Debe comunicarse con un AP.
 Para utilizar un WGB con múltiples direcciones MAC, el WGB y
todos los usuarios deben conectarse a un hub. La unidad
seleccionará automáticamente las primeras ocho direcciones
MAC que escucha en la Ethernet

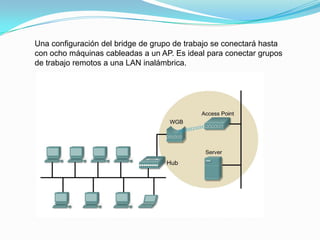

14. Una configuración del bridge de grupo de trabajo se conectará hasta
con ocho máquinas cableadas a un AP. Es ideal para conectar grupos
de trabajo remotos a una LAN inalámbrica.

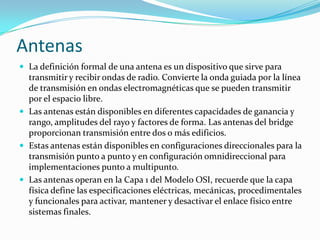

15. Antenas
 La definición formal de una antena es un dispositivo que sirve para
transmitir y recibir ondas de radio. Convierte la onda guiada por la línea
de transmisión en ondas electromagnéticas que se pueden transmitir
por el espacio libre.
 Las antenas están disponibles en diferentes capacidades de ganancia y
rango, amplitudes del rayo y factores de forma. Las antenas del bridge
proporcionan transmisión entre dos o más edificios.
 Estas antenas están disponibles en configuraciones direccionales para la
transmisión punto a punto y en configuración omnidireccional para
implementaciones punto a multipunto.
 Las antenas operan en la Capa 1 del Modelo OSI, recuerde que la capa
física define las especificaciones eléctricas, mecánicas, procedimentales
y funcionales para activar, mantener y desactivar el enlace físico entre
sistemas finales.

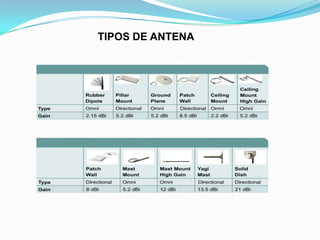

16. TIPOS DE ANTENA

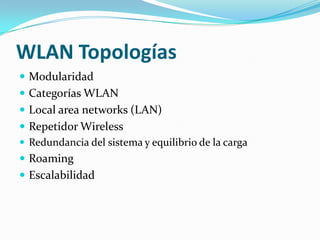

17. WLAN Topologías
 Modularidad
 Categorías WLAN
 Local area networks (LAN)
 Repetidor Wireless
 Redundancia del sistema y equilibrio de la carga
 Roaming
 Escalabilidad

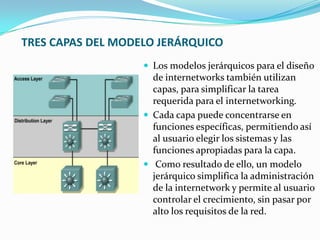

18. TRES CAPAS DEL MODELO JERÁRQUICO
 Los modelos jerárquicos para el diseño
de internetworks también utilizan
capas, para simplificar la tarea
requerida para el internetworking.
 Cada capa puede concentrarse en
funciones específicas, permitiendo así
al usuario elegir los sistemas y las
funciones apropiadas para la capa.
 Como resultado de ello, un modelo
jerárquico simplifica la administración
de la internetwork y permite al usuario
controlar el crecimiento, sin pasar por
alto los requisitos de la red.

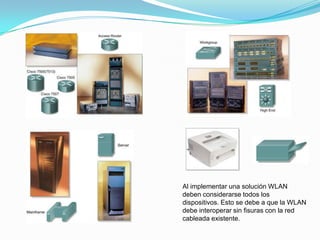

19. Al implementar una solución WLAN
deben considerarse todos los
dispositivos. Esto se debe a que la WLAN
debe interoperar sin fisuras con la red
cableada existente.

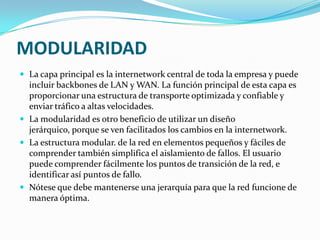

20. MODULARIDAD
 La capa principal es la internetwork central de toda la empresa y puede
incluir backbones de LAN y WAN. La función principal de esta capa es
proporcionar una estructura de transporte optimizada y confiable y
enviar tráfico a altas velocidades.
 La modularidad es otro beneficio de utilizar un diseño
jerárquico, porque se ven facilitados los cambios en la internetwork.
 La estructura modular. de la red en elementos pequeños y fáciles de
comprender también simplifica el aislamiento de fallos. El usuario
puede comprender fácilmente los puntos de transición de la red, e
identificar así puntos de fallo.
 Nótese que debe mantenerse una jerarquía para que la red funcione de
manera óptima.

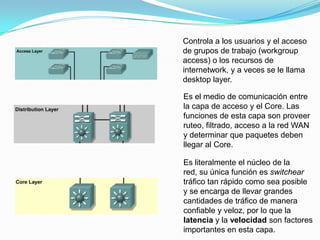

21. Controla a los usuarios y el acceso
de grupos de trabajo (workgroup
access) o los recursos de
internetwork, y a veces se le llama
desktop layer.
Es el medio de comunicación entre
la capa de acceso y el Core. Las
funciones de esta capa son proveer
ruteo, filtrado, acceso a la red WAN
y determinar que paquetes deben
llegar al Core.
Es literalmente el núcleo de la
red, su única función es switchear
tráfico tan rápido como sea posible
y se encarga de llevar grandes
cantidades de tráfico de manera
confiable y veloz, por lo que la
latencia y la velocidad son factores
importantes en esta capa.

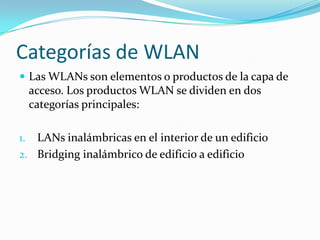

22. Categorías de WLAN
 Las WLANs son elementos o productos de la capa de
acceso. Los productos WLAN se dividen en dos
categorías principales:
1. LANs inalámbricas en el interior de un edificio
2. Bridging inalámbrico de edificio a edificio

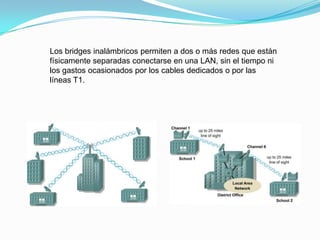

23. Los bridges inalámbricos permiten a dos o más redes que están
físicamente separadas conectarse en una LAN, sin el tiempo ni
los gastos ocasionados por los cables dedicados o por las
líneas T1.

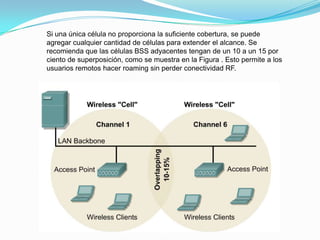

24. Si una única célula no proporciona la suficiente cobertura, se puede
agregar cualquier cantidad de células para extender el alcance. Se
recomienda que las células BSS adyacentes tengan de un 10 a un 15 por
ciento de superposición, como se muestra en la Figura . Esto permite a los
usuarios remotos hacer roaming sin perder conectividad RF.

25. Repetidor inalámbrico
 En un entorno donde es necesaria una cobertura extendida, pero
el acceso al backbone no es práctico o no está disponible, puede
utilizarse un repetidor inalámbrico. Un repetidor inalámbrico es
simplemente un access point que no está conectado al backbone
cableado. Esta configuración requiere una superposición del 50%
del AP en el backbone y en el repetidor inalámbrico.
 Los repetidores pueden utilizarse para extender los APs del
borde del edificio a las porciones exteriores que rodean al
edificio, para un uso temporal.

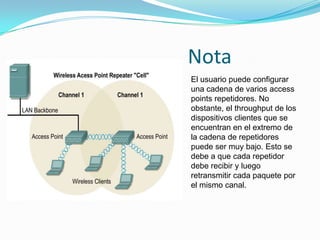

26. El usuario puede configurar
una cadena de varios access
points repetidores. No
obstante, el throughput de los
dispositivos clientes que se
encuentran en el extremo de
la cadena de repetidores
puede ser muy bajo. Esto se
debe a que cada repetidor
debe recibir y luego
retransmitir cada paquete por
el mismo canal.
Nota

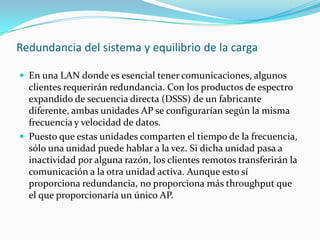

27. Redundancia del sistema y equilibrio de la carga
 En una LAN donde es esencial tener comunicaciones, algunos
clientes requerirán redundancia. Con los productos de espectro
expandido de secuencia directa (DSSS) de un fabricante
diferente, ambas unidades AP se configurarían según la misma
frecuencia y velocidad de datos.
 Puesto que estas unidades comparten el tiempo de la frecuencia,
sólo una unidad puede hablar a la vez. Si dicha unidad pasa a
inactividad por alguna razón, los clientes remotos transferirán la
comunicación a la otra unidad activa. Aunque esto sí
proporciona redundancia, no proporciona más throughput que
el que proporcionaría un único AP.

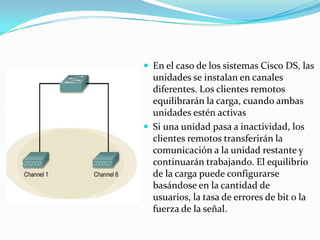

29.  En el caso de los sistemas Cisco DS, las
unidades se instalan en canales
diferentes. Los clientes remotos
equilibrarán la carga, cuando ambas
unidades estén activas
 Si una unidad pasa a inactividad, los
clientes remotos transferirán la
comunicación a la unidad restante y
continuarán trabajando. El equilibrio
de la carga puede configurarse
basándose en la cantidad de
usuarios, la tasa de errores de bit o la
fuerza de la señal.

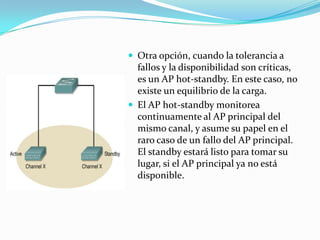

30.  Otra opción, cuando la tolerancia a
fallos y la disponibilidad son críticas,
es un AP hot-standby. En este caso, no
existe un equilibrio de la carga.
 El AP hot-standby monitorea
continuamente al AP principal del
mismo canal, y asume su papel en el
raro caso de un fallo del AP principal.
El standby estará listo para tomar su
lugar, si el AP principal ya no está
disponible.

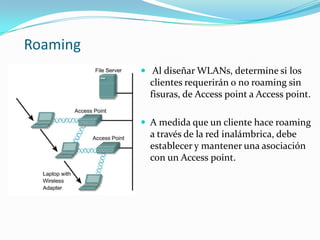

31. Roaming
 Al diseñar WLANs, determine si los
clientes requerirán o no roaming sin
fisuras, de Access point a Access point.
 A medida que un cliente hace roaming
a través de la red inalámbrica, debe
establecer y mantener una asociación
con un Access point.

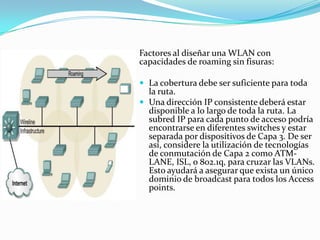

32. Factores al diseñar una WLAN con
capacidades de roaming sin fisuras:
 La cobertura debe ser suficiente para toda
la ruta.
 Una dirección IP consistente deberá estar
disponible a lo largo de toda la ruta. La
subred IP para cada punto de acceso podría
encontrarse en diferentes switches y estar
separada por dispositivos de Capa 3. De ser
así, considere la utilización de tecnologías
de conmutación de Capa 2 como ATM-
LANE, ISL, o 802.1q, para cruzar las VLANs.
Esto ayudará a asegurar que exista un único
dominio de broadcast para todos los Access
points.

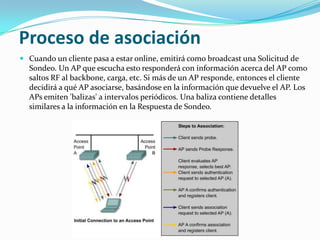

33. Proceso de asociación
 Cuando un cliente pasa a estar online, emitirá como broadcast una Solicitud de
Sondeo. Un AP que escucha esto responderá con información acerca del AP como
saltos RF al backbone, carga, etc. Si más de un AP responde, entonces el cliente
decidirá a qué AP asociarse, basándose en la información que devuelve el AP. Los
APs emiten 'balizas' a intervalos periódicos. Una baliza contiene detalles
similares a la información en la Respuesta de Sondeo.

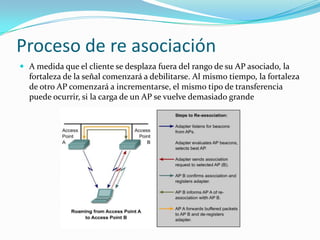

34. Proceso de re asociación
 A medida que el cliente se desplaza fuera del rango de su AP asociado, la
fortaleza de la señal comenzará a debilitarse. Al mismo tiempo, la fortaleza
de otro AP comenzará a incrementarse, el mismo tipo de transferencia
puede ocurrir, si la carga de un AP se vuelve demasiado grande

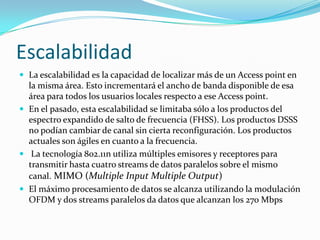

35. Escalabilidad
 La escalabilidad es la capacidad de localizar más de un Access point en
la misma área. Esto incrementará el ancho de banda disponible de esa
área para todos los usuarios locales respecto a ese Access point.
 En el pasado, esta escalabilidad se limitaba sólo a los productos del
espectro expandido de salto de frecuencia (FHSS). Los productos DSSS
no podían cambiar de canal sin cierta reconfiguración. Los productos
actuales son ágiles en cuanto a la frecuencia.
 La tecnología 802.11n utiliza múltiples emisores y receptores para
transmitir hasta cuatro streams de datos paralelos sobre el mismo
canal. MIMO (Multiple Input Multiple Output)
 El máximo procesamiento de datos se alcanza utilizando la modulación
OFDM y dos streams paralelos da datos que alcanzan los 270 Mbps

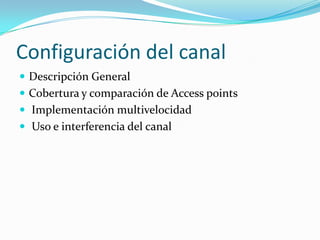

36. Configuración del canal
 Descripción General
 Cobertura y comparación de Access points
 Implementación multivelocidad
 Uso e interferencia del canal

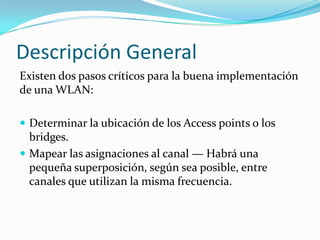

37. Descripción General
Existen dos pasos críticos para la buena implementación
de una WLAN:
 Determinar la ubicación de los Access points o los
bridges.
 Mapear las asignaciones al canal — Habrá una
pequeña superposición, según sea posible, entre
canales que utilizan la misma frecuencia.

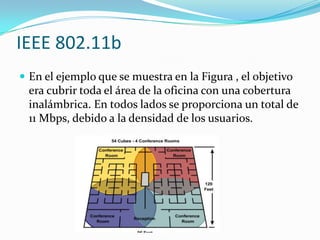

38. IEEE 802.11b
 En el ejemplo que se muestra en la Figura , el objetivo
era cubrir toda el área de la oficina con una cobertura
inalámbrica. En todos lados se proporciona un total de
11 Mbps, debido a la densidad de los usuarios.

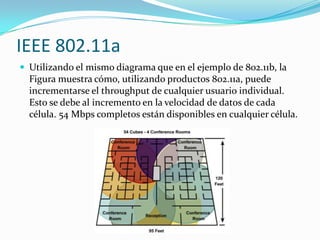

39. IEEE 802.11a
 Utilizando el mismo diagrama que en el ejemplo de 802.11b, la
Figura muestra cómo, utilizando productos 802.11a, puede
incrementarse el throughput de cualquier usuario individual.
Esto se debe al incremento en la velocidad de datos de cada
célula. 54 Mbps completos están disponibles en cualquier célula.

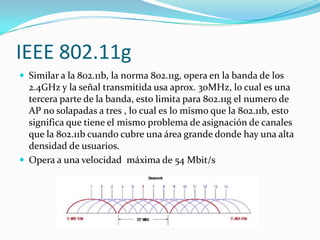

40. IEEE 802.11g
 Similar a la 802.11b, la norma 802.11g, opera en la banda de los
2.4GHz y la señal transmitida usa aprox. 30MHz, lo cual es una
tercera parte de la banda, esto limita para 802.11g el numero de
AP no solapadas a tres , lo cual es lo mismo que la 802.11b, esto
significa que tiene el mismo problema de asignación de canales
que la 802.11b cuando cubre una área grande donde hay una alta
densidad de usuarios.
 Opera a una velocidad máxima de 54 Mbit/s

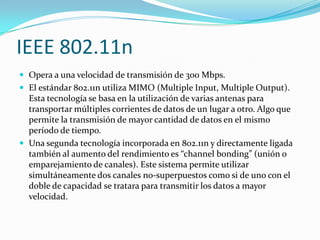

41. IEEE 802.11n
 Opera a una velocidad de transmisión de 300 Mbps.
 El estándar 802.11n utiliza MIMO (Multiple Input, Multiple Output).
Esta tecnología se basa en la utilización de varias antenas para
transportar múltiples corrientes de datos de un lugar a otro. Algo que
permite la transmisión de mayor cantidad de datos en el mismo
período de tiempo.
 Una segunda tecnología incorporada en 802.11n y directamente ligada
también al aumento del rendimiento es “channel bonding” (unión o
emparejamiento de canales). Este sistema permite utilizar
simultáneamente dos canales no-superpuestos como si de uno con el
doble de capacidad se tratara para transmitir los datos a mayor
velocidad.

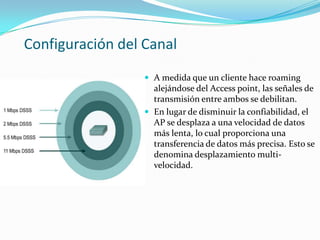

42. Configuración del Canal
 A medida que un cliente hace roaming
alejándose del Access point, las señales de
transmisión entre ambos se debilitan.
 En lugar de disminuir la confiabilidad, el
AP se desplaza a una velocidad de datos
más lenta, lo cual proporciona una
transferencia de datos más precisa. Esto se
denomina desplazamiento multi-
velocidad.

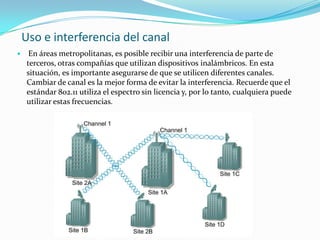

43. Uso e interferencia del canal
 En áreas metropolitanas, es posible recibir una interferencia de parte de
terceros, otras compañías que utilizan dispositivos inalámbricos. En esta
situación, es importante asegurarse de que se utilicen diferentes canales.
Cambiar de canal es la mejor forma de evitar la interferencia. Recuerde que el
estándar 802.11 utiliza el espectro sin licencia y, por lo tanto, cualquiera puede
utilizar estas frecuencias.

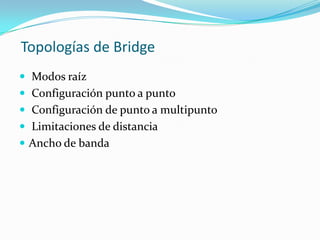

44. Topologías de Bridge
 Modos raíz
 Configuración punto a punto
 Configuración de punto a multipunto
 Limitaciones de distancia
 Ancho de banda

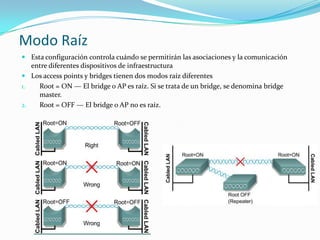

45. Modo Raíz
 Esta configuración controla cuándo se permitirán las asociaciones y la comunicación
entre diferentes dispositivos de infraestructura
 Los access points y bridges tienen dos modos raíz diferentes
1. Root = ON — El bridge o AP es raíz. Si se trata de un bridge, se denomina bridge
master.
2. Root = OFF — El bridge o AP no es raíz.

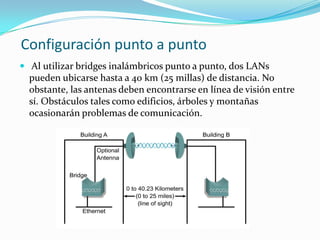

46. Configuración punto a punto
 Al utilizar bridges inalámbricos punto a punto, dos LANs
pueden ubicarse hasta a 40 km (25 millas) de distancia. No
obstante, las antenas deben encontrarse en línea de visión entre
sí. Obstáculos tales como edificios, árboles y montañas
ocasionarán problemas de comunicación.

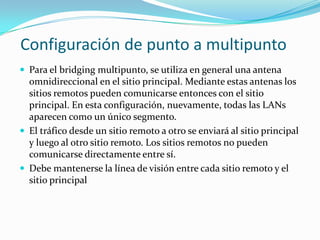

47. Configuración de punto a multipunto
 Para el bridging multipunto, se utiliza en general una antena
omnidireccional en el sitio principal. Mediante estas antenas los
sitios remotos pueden comunicarse entonces con el sitio
principal. En esta configuración, nuevamente, todas las LANs
aparecen como un único segmento.
 El tráfico desde un sitio remoto a otro se enviará al sitio principal
y luego al otro sitio remoto. Los sitios remotos no pueden
comunicarse directamente entre sí.
 Debe mantenerse la línea de visión entre cada sitio remoto y el
sitio principal

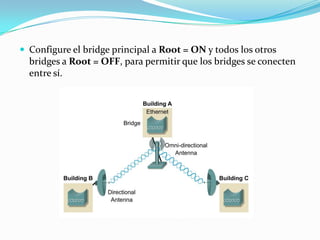

48.  Configure el bridge principal a Root = ON y todos los otros
bridges a Root = OFF, para permitir que los bridges se conecten
entre sí.

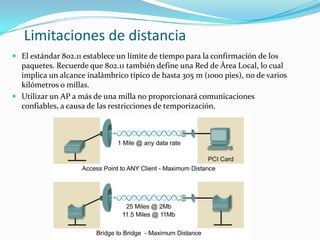

49. Limitaciones de distancia
 El estándar 802.11 establece un límite de tiempo para la confirmación de los
paquetes. Recuerde que 802.11 también define una Red de Área Local, lo cual
implica un alcance inalámbrico típico de hasta 305 m (1000 pies), no de varios
kilómetros o millas.
 Utilizar un AP a más de una milla no proporcionará comunicaciones
confiables, a causa de las restricciones de temporización.

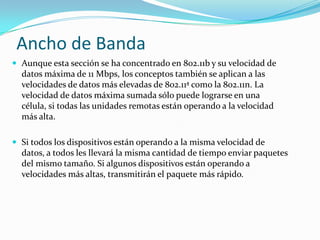

50. Ancho de Banda
 Aunque esta sección se ha concentrado en 802.11b y su velocidad de
datos máxima de 11 Mbps, los conceptos también se aplican a las
velocidades de datos más elevadas de 802.11ª como la 802.11n. La
velocidad de datos máxima sumada sólo puede lograrse en una
célula, si todas las unidades remotas están operando a la velocidad
más alta.
 Si todos los dispositivos están operando a la misma velocidad de
datos, a todos les llevará la misma cantidad de tiempo enviar paquetes
del mismo tamaño. Si algunos dispositivos están operando a
velocidades más altas, transmitirán el paquete más rápido.

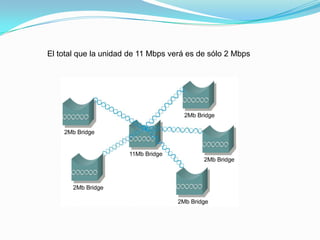

51. El total que la unidad de 11 Mbps verá es de sólo 2 Mbps

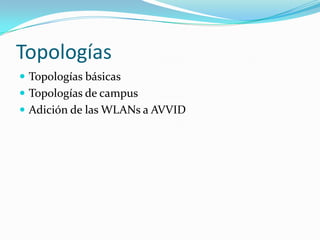

52. Topologías
 Topologías básicas
 Topologías de campus

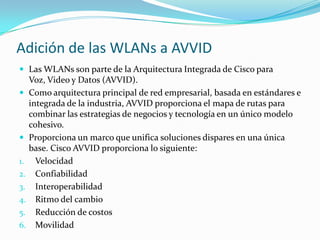

 Adición de las WLANs a AVVID

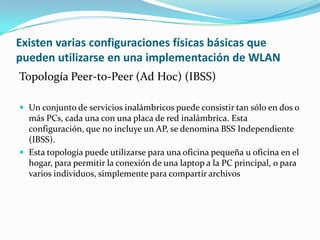

53. Existen varias configuraciones físicas básicas que
pueden utilizarse en una implementación de WLAN
Topología Peer-to-Peer (Ad Hoc) (IBSS)
 Un conjunto de servicios inalámbricos puede consistir tan sólo en dos o
más PCs, cada una con una placa de red inalámbrica. Esta
configuración, que no incluye un AP, se denomina BSS Independiente
(IBSS).
 Esta topología puede utilizarse para una oficina pequeña u oficina en el
hogar, para permitir la conexión de una laptop a la PC principal, o para
varios individuos, simplemente para compartir archivos

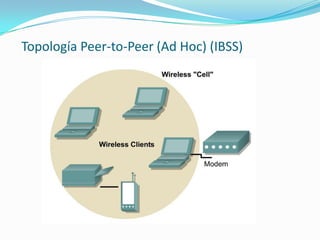

54. Topología Peer-to-Peer (Ad Hoc) (IBSS)

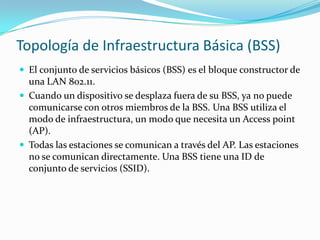

55. Topología de Infraestructura Básica (BSS)
 El conjunto de servicios básicos (BSS) es el bloque constructor de
una LAN 802.11.
 Cuando un dispositivo se desplaza fuera de su BSS, ya no puede
comunicarse con otros miembros de la BSS. Una BSS utiliza el
modo de infraestructura, un modo que necesita un Access point
(AP).
 Todas las estaciones se comunican a través del AP. Las estaciones
no se comunican directamente. Una BSS tiene una ID de
conjunto de servicios (SSID).

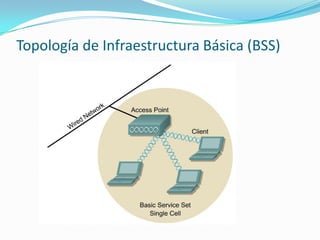

56. Topología de Infraestructura Básica (BSS)

57. Topología de Infraestructura Extendida (ESS)
 Un conjunto de servicios extendido (ESS) se define como dos o
más BSSs que están conectados por medio de un sistema de
distribución común.
 Esto permite la creación de una red inalámbrica de tamaño y
complejidad arbitrarios.
 Al igual que sucede con BSS, todos los paquetes de un ESS deben
atravesar uno de los APs.

58. Topología de Infraestructura Extendida (ESS)

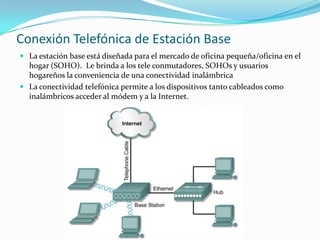

59. Conexión Telefónica de Estación Base
 La estación base está diseñada para el mercado de oficina pequeña/oficina en el
hogar (SOHO). Le brinda a los tele conmutadores, SOHOs y usuarios
hogareños la conveniencia de una conectividad inalámbrica
 La conectividad telefónica permite a los dispositivos tanto cableados como
inalámbricos acceder al módem y a la Internet.

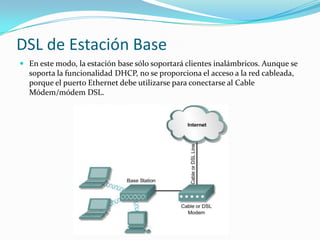

60. DSL de Estación Base
 En este modo, la estación base sólo soportará clientes inalámbricos. Aunque se
soporta la funcionalidad DHCP, no se proporciona el acceso a la red cableada,
porque el puerto Ethernet debe utilizarse para conectarse al Cable
Módem/módem DSL.

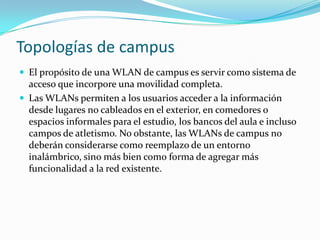

61. Topologías de campus
 El propósito de una WLAN de campus es servir como sistema de
acceso que incorpore una movilidad completa.
 Las WLANs permiten a los usuarios acceder a la información
desde lugares no cableados en el exterior, en comedores o
espacios informales para el estudio, los bancos del aula e incluso
campos de atletismo. No obstante, las WLANs de campus no
deberán considerarse como reemplazo de un entorno
inalámbrico, sino más bien como forma de agregar más
funcionalidad a la red existente.

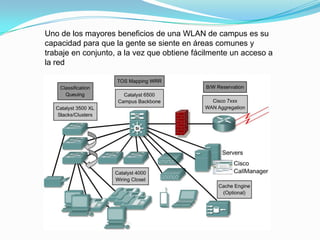

62. Uno de los mayores beneficios de una WLAN de campus es su
capacidad para que la gente se siente en áreas comunes y
trabaje en conjunto, a la vez que obtiene fácilmente un acceso a
la red

63. Adición de las WLANs a AVVID
 Las WLANs son parte de la Arquitectura Integrada de Cisco para
Voz, Video y Datos (AVVID).
 Como arquitectura principal de red empresarial, basada en estándares e
integrada de la industria, AVVID proporciona el mapa de rutas para
combinar las estrategias de negocios y tecnología en un único modelo
cohesivo.
 Proporciona un marco que unifica soluciones dispares en una única
base. Cisco AVVID proporciona lo siguiente:
1. Velocidad
2. Confiabilidad
3. Interoperabilidad
4. Ritmo del cambio
5. Reducción de costos
6. Movilidad

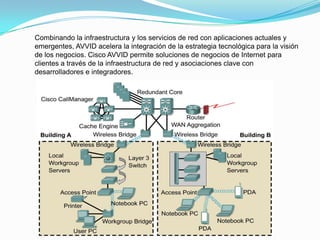

64. Combinando la infraestructura y los servicios de red con aplicaciones actuales y
emergentes, AVVID acelera la integración de la estrategia tecnológica para la visión
de los negocios. Cisco AVVID permite soluciones de negocios de Internet para
clientes a través de la infraestructura de red y asociaciones clave con
desarrolladores e integradores.

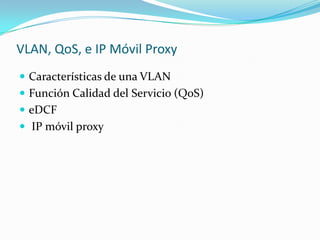

65. VLAN, QoS, e IP Móvil Proxy
 Características de una VLAN
 Función Calidad del Servicio (QoS)
 eDCF
 IP móvil proxy

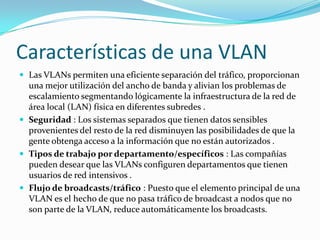

66. Características de una VLAN
 Las VLANs permiten una eficiente separación del tráfico, proporcionan
una mejor utilización del ancho de banda y alivian los problemas de
escalamiento segmentando lógicamente la infraestructura de la red de
área local (LAN) física en diferentes subredes .
 Seguridad : Los sistemas separados que tienen datos sensibles
provenientes del resto de la red disminuyen las posibilidades de que la
gente obtenga acceso a la información que no están autorizados .
 Tipos de trabajo por departamento/específicos : Las compañías
pueden desear que las VLANs configuren departamentos que tienen
usuarios de red intensivos .
 Flujo de broadcasts/tráfico : Puesto que el elemento principal de una
VLAN es el hecho de que no pasa tráfico de broadcast a nodos que no
son parte de la VLAN, reduce automáticamente los broadcasts.

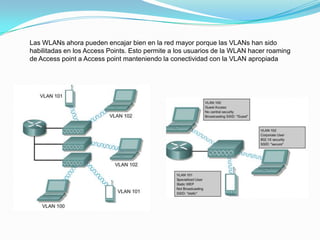

67. Las WLANs ahora pueden encajar bien en la red mayor porque las VLANs han sido
habilitadas en los Access Points. Esto permite a los usuarios de la WLAN hacer roaming
de Access point a Access point manteniendo la conectividad con la VLAN apropiada

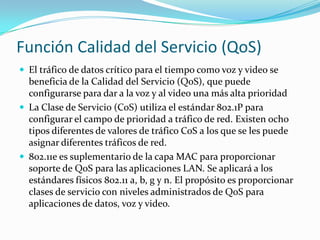

68. Función Calidad del Servicio (QoS)
 El tráfico de datos crítico para el tiempo como voz y video se
beneficia de la Calidad del Servicio (QoS), que puede
configurarse para dar a la voz y al video una más alta prioridad
 La Clase de Servicio (CoS) utiliza el estándar 802.1P para
configurar el campo de prioridad a tráfico de red. Existen ocho
tipos diferentes de valores de tráfico CoS a los que se les puede
asignar diferentes tráficos de red.
 802.11e es suplementario de la capa MAC para proporcionar
soporte de QoS para las aplicaciones LAN. Se aplicará a los
estándares físicos 802.11 a, b, g y n. El propósito es proporcionar
clases de servicio con niveles administrados de QoS para
aplicaciones de datos, voz y video.

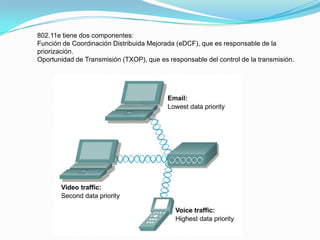

69. 802.11e tiene dos componentes:
Función de Coordinación Distribuida Mejorada (eDCF), que es responsable de la
priorización.
Oportunidad de Transmisión (TXOP), que es responsable del control de la transmisión.

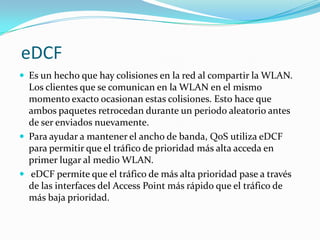

70. eDCF
 Es un hecho que hay colisiones en la red al compartir la WLAN.
Los clientes que se comunican en la WLAN en el mismo
momento exacto ocasionan estas colisiones. Esto hace que
ambos paquetes retrocedan durante un periodo aleatorio antes
de ser enviados nuevamente.
 Para ayudar a mantener el ancho de banda, QoS utiliza eDCF
para permitir que el tráfico de prioridad más alta acceda en
primer lugar al medio WLAN.
 eDCF permite que el tráfico de más alta prioridad pase a través
de las interfaces del Access Point más rápido que el tráfico de
más baja prioridad.

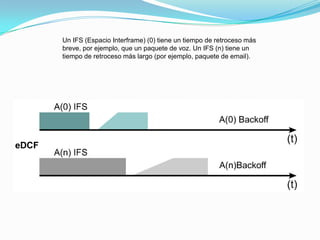

71. Un IFS (Espacio Interframe) (0) tiene un tiempo de retroceso más
breve, por ejemplo, que un paquete de voz. Un IFS (n) tiene un
tiempo de retroceso más largo (por ejemplo, paquete de email).

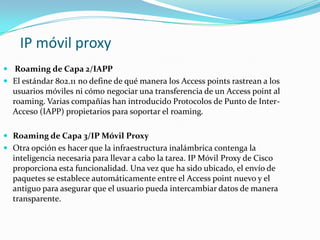

72. IP móvil proxy
 Roaming de Capa 2/IAPP
 El estándar 802.11 no define de qué manera los Access points rastrean a los
usuarios móviles ni cómo negociar una transferencia de un Access point al
roaming. Varias compañías han introducido Protocolos de Punto de Inter-
Acceso (IAPP) propietarios para soportar el roaming.
 Roaming de Capa 3/IP Móvil Proxy
 Otra opción es hacer que la infraestructura inalámbrica contenga la
inteligencia necesaria para llevar a cabo la tarea. IP Móvil Proxy de Cisco
proporciona esta funcionalidad. Una vez que ha sido ubicado, el envío de
paquetes se establece automáticamente entre el Access point nuevo y el
antiguo para asegurar que el usuario pueda intercambiar datos de manera
transparente.

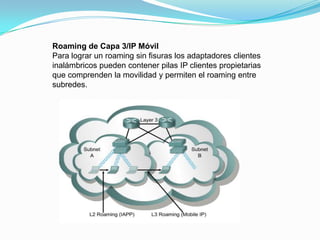

73. Roaming de Capa 3/IP Móvil
Para lograr un roaming sin fisuras los adaptadores clientes
inalámbricos pueden contener pilas IP clientes propietarias
que comprenden la movilidad y permiten el roaming entre
subredes.
