Este documento presenta una introducción a las redes inalámbricas WLAN (Wireless Local Area Network). Explica las tecnologías de radio utilizadas, las topologías de red, y algunas aplicaciones comunes. Resalta los beneficios de las redes inalámbricas para aumentar la productividad y reducir costos en comparación con las redes cableadas tradicionales.

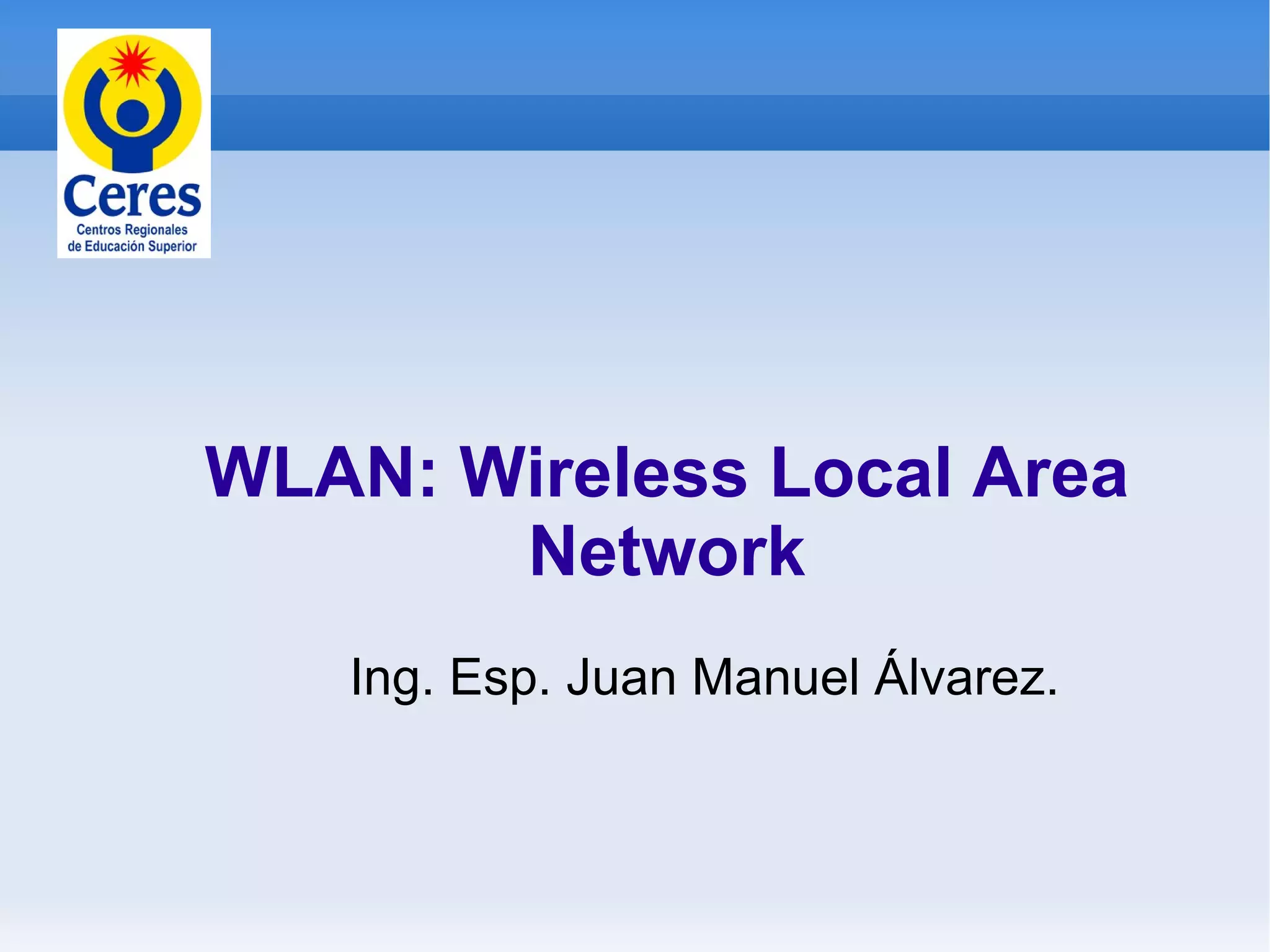

1. WLAN: Wireless Local Area
Network
Ing. Esp. Juan Manuel Álvarez.

2. Agenda
 Introducción
 Tecnologías de radio
 Topologías
 Aplicaciones.

3. Introducción
 Las redes inalámbricas han incrementado la
productividad, reducido costos y superado
obstáculos de las redes cableadas
tradicionales.
 Uno de los ámbitos donde se ha hecho mas
notorio el avance de las redes inalámbricas ha
sido el mundo empresarial.
 Esto ha permeado al usuario común.

4. Tecnologías de radio para WLAN
 Para hacer viable una tecnología de redes
basadas en radiofrecuencia es necesario usar
una porción del espectro electromagnético que
no represente pago de licencia, en el rango de
las microondas se tienen 3 opciones:
 La banda de 902~928 Mhz.
 La banda de 2.4~2.4835 Ghz.
 La banda de 5 GHZ (el ancho de banda en esta
depende de cada país)

5. Las 3 leyes de la radiodinámica
 Mayores tasas de transferencia equivalen a
menor rango de transmisión.
 Mas potencia de transmisión incrementa el
rango pero decrece la vida de las baterias.
 Radios de mayor frecuencia logran mayores
tasas de transferencia (¿Que pasa de acuerdo
a la primera regla?).

6. Tres tecnologías de radio
Tecnología 802.11a 802.11b 80211g
Banda de frecuencias 5 GHZ 2.4 GHZ 2.4 GHZ
disponibilidad Limitada Mundial Mundial
Tasa máxima de transferencia 54 Mbps 11 Mbps 54 Mbps

7. El estándar 802.11
 La IEEE definió el estándar 802.11 en julio de
1997.
 Dos tecnologías de RF.
 FHSS (1 Mbps y 2 Mbps)
 DSSS (2 Mbps y 11Mbps )
 En septiembre de 1999 se definieron los
estándares 802.11a y 802.11b
 Solo usa DSSS.
 802.11 provee especificaciones para
interoperabilidad entre fabricantes.

8. Wi-fi: Wireless fidelity
 La alianza wi-fi, es el organismo encargado de
certificar la interoperabilidad entre productos.
 Esto incluye todos los productos compatibles
con 802.11a,802.11b y 802.11g; así como
productos de banda dual.
 Mas informacion en http://www.wi-fi.com/

9. 802.11 a
 Ratificado como estándar en septiembre de 1999.
 Tasa de transmisión de 54 Mbps (a 5 MHz).
 8 canales.
 La regulación varía de acuerdo a los paises.
 No es posible usar canales adyacentes en células
adyacentes.
 No aprobado en muchos paises.
 Se requiere control de potencia de transmisión y
selección de frecuencia dinámico (definido en
802.11h)

10. 802.11 b
 Ratificado como estándar en septiembre de 1999.
 Tasa de transmisión de 11 Mbps (a 2.4 GHz).
 11 canales (EEUU), 13 canales (ETSI), 14 canales
(Japón).
 La regulación aprobada para virtualmente todo el
mundo.

11. 802.11 g
 Ratificado como estándar en junio de 2003
 Tasa de transmisión de 54 Mbps (a 2.4 GHz).
 Compatibilidad hacia atrás con 802.11b.
 Doble esquema de modulación (OFDM para mayores
tasas de transmisión y DSSS para tasas de
transmisión de 802.11b).

12. Topologías
 AD-HOC
 No requiere AP.
 También conocida
como red puntoa
puntoo red de pares.
 La forma mas rápida
de montar una red
inalambrica

13. Topologías
 Infraestructura
 Requiere un AP.
 Todos los nodos
inalámbricos deben
conectarse al AP.
 El AP provee el rango
de acción para la red.

14. Topologías
 Infraestructura
 Puede ofrecer roaming usando traslapamiento de
celdas (ente 10% y 15% de sobrelapamiento es
aceptable).

15. Topologías
 Infraestructura
(repetidora)
 Para incrementar el rango
de la Wlan se pueden usar
AP, como estaciones
repetidoras.

16. Topologías
 Infraestructura (Stand By
AP)
 Si se requiere dotar un
sistema de comunicaciones
redundante es
recomendable usar dos AP
con la misma cobertura pero
uno de ellos en función
stand by.

17. Topologías
 Proxy Mobile.
 Consiste en dotar varios Acces Point de servicios
proxy para autenticar los usuarios y permitir la
movilidad entre distintas redes inalámbricas
(mediante el uso de roaming)
 Este tipo de conexion permite que el usuario tenga
libertad de cambiar de red, manteniendo el
direccionamiento y los servicios de su red ”nativa”.

18. Topologías
 Proxy Mobile.

19. Topologías
 Bridge.
 Dos AP pueden ser utilizados para unir LANs (a
manera de puente)
 Requiere de linea de vista.
 El rango depende de las características del AP y de
la antena

20. Configuraciones

21. Configuraciones

22. Configuraciones

23. Aplicaciones
 Reemplazo de la LAN tradicional en el mercado
SOHO.
 Servicios de valor agregado en aeropuertos,
hoteles, cafeterías, centros comerciales, etc.
(hotspots)
 Comunicaciones via IP para dispositivos de alta
movilidad (ej: Nabaztag, Nx-bot).

24. Taller
 Prepare una corta disertación (aprximadamente
de 5 minutos) sobre uno de los siguientes
temas:
 WRT (información en http://www.dd-wrt.com/)
 Proxy Mobile. (ver la RFC 3344)
