El documento describe las funciones y características de un puente de red. Un puente conecta dos redes que usan el mismo protocolo y funciona en la capa de enlace de datos (capa 2) para filtrar y reenviar tramas entre redes. Al almacenar las direcciones MAC de los equipos, un puente puede determinar en qué lado de la red se encuentran el emisor y el destinatario de una trama y decidir si reenviarla o no entre redes.

1. HEFZI JAEL VEIRA
SUAREZ
NIDIA HERLENY
FIERRO VELASQUEZ
10-01

3. BRIDGE O PUENTE DE RED
 Un puente es un dispositivo
de hardware utilizado para
conectar dos redes que
funcionan con el mismo
protocolo. A diferencia de un
repetidor, que funciona en el
nivel físico, el puente
funciona en el nivel lógico
(en la capa 2 del modelo
OSI), es decir, su unidad de
operación básica es la trama de
red .

5. PARA QUE SE UTILIZA
 El puente, de esta manera, se utiliza
para segmentar una red, ya que retiene
las tramas destinadas a la red de área
local y transmite aquellas destinadas
para otras redes. Esto reduce el tráfico
(y especialmente las colisiones) en cada
una de las redes y aumenta el nivel de
privacidad, ya que la información
destinada a una red no puede
escucharse en el otro extremo.

7. UBICACION
 Sin embargo, el
filtrado que lleva a
cabo el puente puede
provocar una leve
demora al ir de una
red a otra, razón por
la cual los puentes
deben ubicarse con
buen criterio dentro
de una red.
La función normal de un puente es enviar paquetes entre dos
redes del mismo tipo.

8. CAPACIDADES
 Un puente cuenta con dos conexiones a dos
redes distintas. Cuando el puente recibe una
trama en una de sus interfaces, analiza la
dirección MAC del emisor y del destinatario.
 Al igual que un repetidor, un bridge puede unir
segmentos o grupos de trabajo LAN. Sin
embargo, un bridge puede, además, dividir
una red para aislar el tráfico o los problemas.

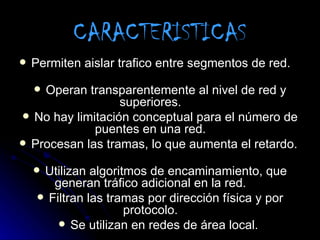

10. CARACTERISTICAS
 Permiten aislar trafico entre segmentos de red.
Operan transparentemente al nivel de red y

superiores.
 No hay limitación conceptual para el número de
puentes en una red.
 Procesan las tramas, lo que aumenta el retardo.
 Utilizan algoritmos de encaminamiento, que
generan tráfico adicional en la red.
 Filtran las tramas por dirección física y por
protocolo.
 Se utilizan en redes de área local.

11. NIVEL DE OPERACION
 Los puentes operan en nivel 2 de OSI, es decir,
su unidad de operación básica es la trama de red
(Figura 1). Cuando un puente debe pasar una
trama de un segmento a otro de la red,
normalmente ejecuta las siguientes fases:

12. COMO FUNCIONA
 Un puente funciona en la capa de enlace
de datos del modelo OSI, es decir que funciona
con las direcciones físicas de los equipos . En
realidad, el puente está conectado a
varias redes de área local, denominadas
segmentos. El puente crea una tabla de
correspondencia entre las direcciones de
los equipos y los segmentos a los que
pertenecen, y "escucha" los datos que
circulan por los segmentos.

14. TIPOS DE PUENTES
Tradicionalmente se han clasificado los puentes en
transparentes y no trasparentes.
 Un puente transparente o de árbol de expansión es un
puente que no requiere ninguna configuración para su
funcionamiento. Determina la reexpedición de tramas en
función de los sucesos que observa por cada uno de sus
puertos.
 Un puente no transparente necesita que la trama lleve
información sobre el modo en que debe ser reexpedido.
Este tipo de puentes son más eficaces en cuanto al
rendimiento, sin embargo, su compatibilidad en la
conexión de redes es mucho menor, por lo que, salvo en
aplicaciones muy específicas, es poco utilizado.

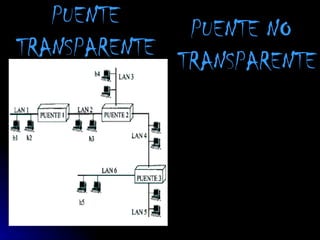

15. PUENTE
PUENTE NO
TRANSPARENTE
TRANSPARENTE

16. Una segunda clasificación para los puentes
atiende a si las dos redes que se van a conectar
están próximas o no. Según esto los puentes
pueden ser:
Locales. Un puente local conecta con una
misma máquina todos los segmentos de red.
 Remotos. Un puente remoto está dividido en
dos partes. Cada una de ellas conecta un
segmento de red y las dos partes están
normalmente interconectadas a través de la
línea de una red WAN; por ejemplo, una línea
de teléfono o RDSI.

18. TOPOLOGIA

19. MARCAS

20. VELOCIDAD

21. PRECIOS

22. NORMA

23.  (en la capa 2 del modelo OSI). Esto significa que puede filtrar
tramas para permitir sólo el paso de aquellas cuyas direcciones de
destino se correspondan con un equipo ubicado del otro lado del
puente.
 CAPACIDADES

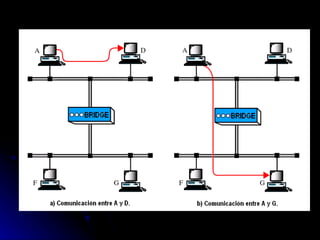

 Si un puente no reconoce al emisor, almacena su dirección en una
tabla para "recordar" en qué lado de la red se encuentra el emisor.
De esta manera, el puente puede averiguar si el emisor y el
destinatario se encuentran del mismo lado o en lados opuestos del
puente. Si se encuentran en el mismo lado, el puente ignora el
mensaje; si se encuentran en lados opuestos, el puente envía la
trama a la otra red.
 Por ejemplo, si el volumen del tráfico de uno o dos equipos o de un
departamento está sobrecargando la red con los datos y ralentizan
todas las operaciones, el bridge podría aislar a estos equipos o al
departamento.
