Este documento describe las principales topologías de red según su forma de conexión, incluyendo anillo, estrella, bus, árbol y red. Cada topología tiene ventajas y desventajas específicas en términos de requerimientos de cable, modo de transmisión, diagnóstico de fallos, ampliación y velocidad. Las topologías más comunes en aplicaciones industriales son el bus y el anillo debido a su robustez, velocidad y facilidad de expansión.

1. Topologías de Red
Ing. Cristian Omar FIRMA LOYOLA
ASISTENCIA EN RECURSOS Y T.I

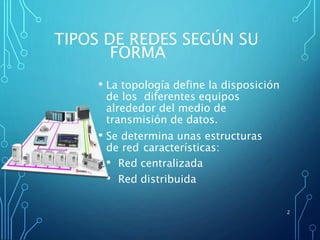

2. TIPOS DE REDES SEGÚN SU
FORMA
• La topología define la disposición
de los diferentes equipos
alrededor del medio de
transmisión de datos.
• Se determina unas estructuras
de red características:
• Red centralizada
• Red distribuida
2

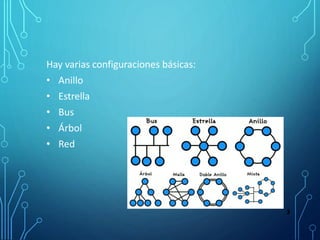

3. Hay varias configuraciones básicas:
• Anillo
• Estrella
• Bus
• Árbol
• Red
3

4. Anillo
El medio de transmisión forma un
círculo cerrado (anillo) al que se
conectan los equipos.
4

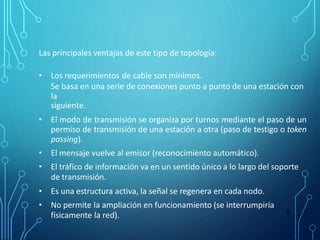

5. Las principales ventajas de este tipo de topología:
• Los requerimientos de cable son mínimos.
Se basa en una serie de conexiones punto a punto de una estación con
la
siguiente.
• El modo de transmisión se organiza por turnos mediante el paso de un
permiso de transmisión de una estación a otra (paso de testigo o token
passing).
• El mensaje vuelve al emisor (reconocimiento automático).
• El tráfico de información va en un sentido único a lo largo del soporte
de transmisión.
• Es una estructura activa, la señal se regenera en cada nodo.
• No permite la ampliación en funcionamiento (se interrumpiría
físicamente la red). 5

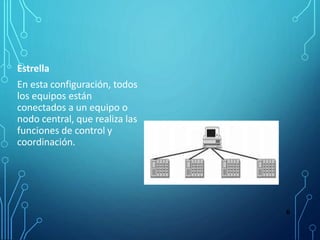

6. Estrella
En esta configuración, todos
los equipos están
conectados a un equipo o
nodo central, que realiza las
funciones de control y
coordinación.
6

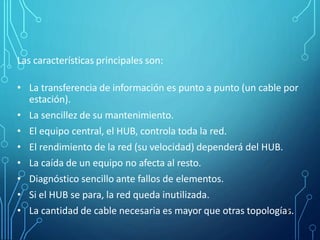

7. Las características principales son:
• La transferencia de información es punto a punto (un cable por
estación).
• La sencillez de su mantenimiento.
• El equipo central, el HUB, controla toda la red.
• El rendimiento de la red (su velocidad) dependerá del HUB.
• La caída de un equipo no afecta al resto.
• Diagnóstico sencillo ante fallos de elementos.
• Si el HUB se para, la red queda inutilizada.
• La cantidad de cable necesaria es mayor que otras topologías.
7

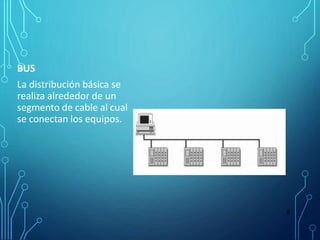

8. BUS
La distribución básica se
realiza alrededor de un
segmento de cable al cual
se conectan los equipos.
8

9. Entre las características más destacables se encuentran las
siguientes:
• Necesita menor longitud de cable en comparación con otras
redes similares en extensión.
• Las conexiones de alta impedancia permiten conectar y
desconectar elementos de forma sencilla (por tanto, la caída de
un equipo no afecta al resto de la red).
• Elevada velocidad de transmisión
• La comunicación es multipunto
• Número reducido de conexiones
• Ampliación sencilla 9

10. Árbol
Mezcla las características
de las tres topologías
anteriores.
10

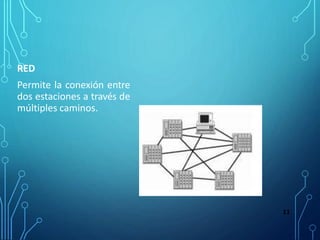

11. RED
Permite la conexión entre
dos estaciones a través de
múltiples caminos.
11

12. LAS CARACTERÍSTICAS
PRINCIPALES:
12
• Fiabilidad y tolerancia a fallos. La caída de una línea de
transmisión se solventa redirigiendo el tráfico por otro camino.
• Alto coste de implementación.
• No utilizado en buses de campo
NOTA: A escala industrial, las topologías más extendidas son las de Bus y
Anillo, debido a su robustez ante fallos, velocidad de transmisión y
sencillez de ampliación.
