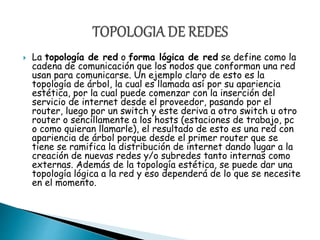

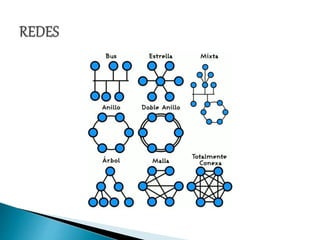

1.  La topología de red o forma lógica de red se define como la
cadena de comunicación que los nodos que conforman una red
usan para comunicarse. Un ejemplo claro de esto es la
topología de árbol, la cual es llamada así por su apariencia
estética, por la cual puede comenzar con la inserción del
servicio de internet desde el proveedor, pasando por el
router, luego por un switch y este deriva a otro switch u otro
router o sencillamente a los hosts (estaciones de trabajo, pc
o como quieran llamarle), el resultado de esto es una red con
apariencia de árbol porque desde el primer router que se
tiene se ramifica la distribución de internet dando lugar a la
creación de nuevas redes y/o subredes tanto internas como
externas. Además de la topología estética, se puede dar una
topología lógica a la red y eso dependerá de lo que se necesite
en el momento.

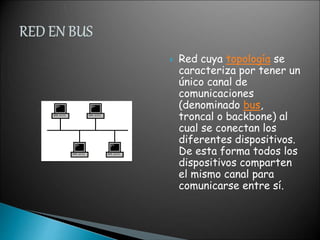

3.  Red cuya topología se
caracteriza por tener un
único canal de
comunicaciones
(denominado bus,
troncal o backbone) al
cual se conectan los
diferentes dispositivos.
De esta forma todos los
dispositivos comparten
el mismo canal para
comunicarse entre sí.

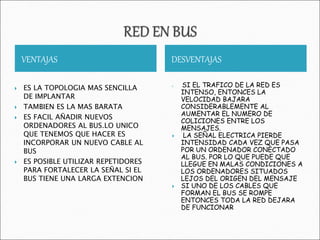

4. VENTAJAS DESVENTAJAS
 ES LA TOPOLOGIA MAS SENCILLA
DE IMPLANTAR
 TAMBIEN ES LA MAS BARATA
 ES FACIL AÑADIR NUEVOS
ORDENADORES AL BUS.LO UNICO
QUE TENEMOS QUE HACER ES
INCORPORAR UN NUEVO CABLE AL
BUS
 ES POSIBLE UTILIZAR REPETIDORES
PARA FORTALECER LA SEÑAL SI EL
BUS TIENE UNA LARGA EXTENCION
 SI EL TRAFICO DE LA RED ES
INTENSO, ENTONCES LA
VELOCIDAD BAJARA
CONSIDERABLEMENTE AL
AUMENTAR EL NUMERO DE
COLICIONES ENTRE LOS
MENSAJES.
 LA SEÑAL ELECTRICA PIERDE
INTENSIDAD CADA VEZ QUE PASA
POR UN ORDENADOR CONECTADO
AL BUS. POR LO QUE PUEDE QUE
LLEGUE EN MALAS CONDICIONES A
LOS ORDENADORES SITUADOS
LEJOS DEL ORIGEN DEL MENSAJE
 SI UNO DE LOS CABLES QUE
FORMAN EL BUS SE ROMPE
ENTONCES TODA LA RED DEJARA
DE FUNCIONAR

5.  La topología en malla es una
topología de red en la que
cada nodo está conectado a
todos los nodos. De esta
manera es posible llevar los
mensajes de un nodo a otro
por diferentes caminos. Si la
red de malla está
completamente conectada, no
puede existir absolutamente
ninguna interrupción en las
comunicaciones. Cada
servidor tiene sus propias
conexiones con todos los
demás servidores.

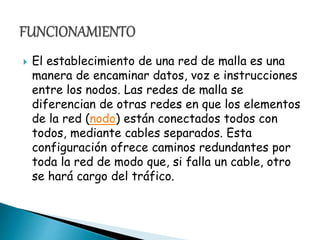

6.  El establecimiento de una red de malla es una
manera de encaminar datos, voz e instrucciones
entre los nodos. Las redes de malla se
diferencian de otras redes en que los elementos
de la red (nodo) están conectados todos con
todos, mediante cables separados. Esta
configuración ofrece caminos redundantes por
toda la red de modo que, si falla un cable, otro
se hará cargo del tráfico.

7. VENTAJAS DESVENTAJAS
 ROBUSTEZ ANTE
FALLO
 PRIVACIDAD Y
SEGURIDAD
 PRESENTA
DIFICULTADES EN SU
INSTALACION
 PUEDE LLEGAR A
RESPRESENTAR
COSTOS ALTOS

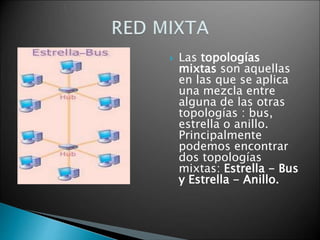

8.  Las topologías
mixtas son aquellas
en las que se aplica
una mezcla entre
alguna de las otras
topologías : bus,
estrella o anillo.
Principalmente
podemos encontrar
dos topologías
mixtas: Estrella - Bus
y Estrella - Anillo.

9.  En la topología Estrella - Bus podemos ver una red en bus al
que están conectados los hubs de
pequeñas redes en estrella. Por lo tanto, no hay ningún
ordenador que se conecte directamente al bus. En esta
topología mixta, si un ordenador falla, entonces es detectado
por el hub al que está conectado y simplemente lo aísla del
resto de la red. Sin embargo, si uno de los hubs falla,
entonces los ordenadores que están conectados a él en la red
en estrella no podrán comunicarse y, además, el bus se partirá
en dos partes que no pueden comunicarse entre ellas. En la
topología Estrella - Anillo encontramos que el cableado
forma físicamente una estrella, pero el hub al que se conecta
hace que la red funcione como un anillo. De esta forma, la red
funciona como un anillo, pero con la ventaja de que si uno de
los ordenadores falla, el hub se encarga de sacarlo del anillo
para que éste siga funcionando.

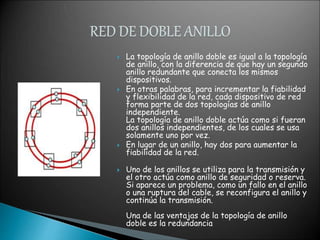

10.  La topología de anillo doble es igual a la topología
de anillo, con la diferencia de que hay un segundo
anillo redundante que conecta los mismos
dispositivos.
 En otras palabras, para incrementar la fiabilidad
y flexibilidad de la red, cada dispositivo de red
forma parte de dos topologías de anillo
independiente.
La topología de anillo doble actúa como si fueran
dos anillos independientes, de los cuales se usa
solamente uno por vez.
 En lugar de un anillo, hay dos para aumentar la
fiabilidad de la red.
 Uno de los anillos se utiliza para la transmisión y
el otro actúa como anillo de seguridad o reserva.
Si aparece un problema, como un fallo en el anillo
o una ruptura del cable, se reconfigura el anillo y
continúa la transmisión.
Una de las ventajas de la topología de anillo
doble es la redundancia

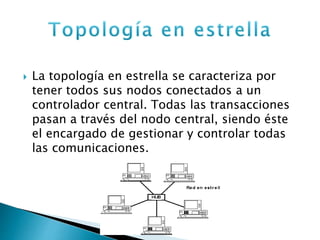

11.  La topología en estrella se caracteriza por
tener todos sus nodos conectados a un
controlador central. Todas las transacciones
pasan a través del nodo central, siendo éste
el encargado de gestionar y controlar todas
las comunicaciones.

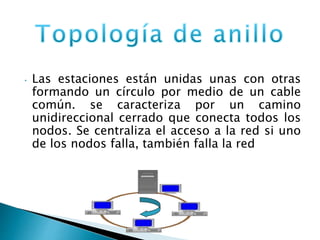

12. • Las estaciones están unidas unas con otras
formando un círculo por medio de un cable
común. se caracteriza por un camino
unidireccional cerrado que conecta todos los
nodos. Se centraliza el acceso a la red si uno
de los nodos falla, también falla la red

13.  La topología de árbol combina características
de la topología de estrella con la BUS.
Consiste en un conjunto de subredes estrella
conectadas a un BUS. Esta topología facilita el
crecimiento de la red.

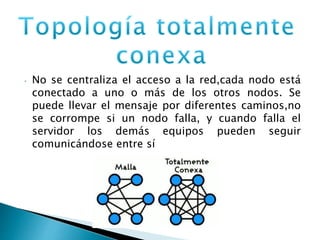

14. • No se centraliza el acceso a la red,cada nodo está
conectado a uno o más de los otros nodos. Se
puede llevar el mensaje por diferentes caminos,no
se corrompe si un nodo falla, y cuando falla el
servidor los demás equipos pueden seguir
comunicándose entre sí
