1. Topología de redes
Valentina guerrero
10-3

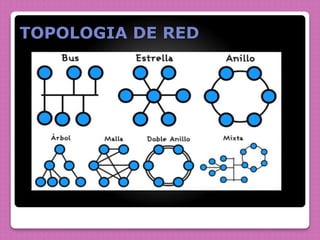

2. TOPOLOGIA DE RED

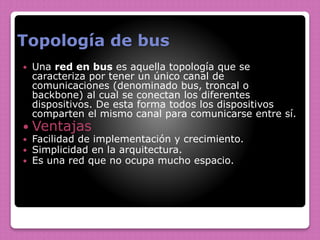

3. Topología de bus
 Una red en bus es aquella topología que se
caracteriza por tener un único canal de
comunicaciones (denominado bus, troncal o
backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos
comparten el mismo canal para comunicarse entre sí.
 Ventajas
 Facilidad de implementación y crecimiento.
 Simplicidad en la arquitectura.
 Es una red que no ocupa mucho espacio.

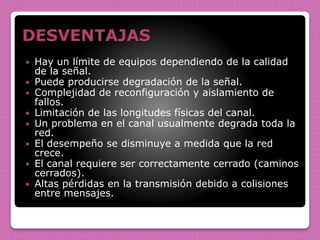

4. DESVENTAJAS
 Hay un límite de equipos dependiendo de la calidad
de la señal.
 Puede producirse degradación de la señal.
 Complejidad de reconfiguración y aislamiento de
fallos.
 Limitación de las longitudes físicas del canal.
 Un problema en el canal usualmente degrada toda la
red.
 El desempeño se disminuye a medida que la red
crece.
 El canal requiere ser correctamente cerrado (caminos
cerrados).
 Altas pérdidas en la transmisión debido a colisiones
entre mensajes.

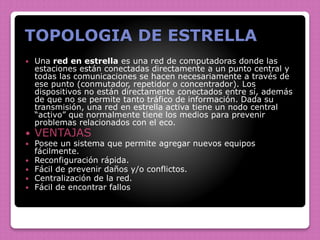

5. TOPOLOGIA DE ESTRELLA
 Una red en estrella es una red de computadoras donde las
estaciones están conectadas directamente a un punto central y
todas las comunicaciones se hacen necesariamente a través de
ese punto (conmutador, repetidor o concentrador). Los
dispositivos no están directamente conectados entre sí, además
de que no se permite tanto tráfico de información. Dada su
transmisión, una red en estrella activa tiene un nodo central
“activo” que normalmente tiene los medios para prevenir
problemas relacionados con el eco.
 VENTAJAS
 Posee un sistema que permite agregar nuevos equipos
fácilmente.
 Reconfiguración rápida.
 Fácil de prevenir daños y/o conflictos.
 Centralización de la red.
 Fácil de encontrar fallos

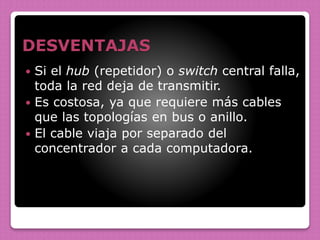

6. DESVENTAJAS
 Si el hub (repetidor) o switch central falla,
toda la red deja de transmitir.
 Es costosa, ya que requiere más cables
que las topologías en bus o anillo.
 El cable viaja por separado del
concentrador a cada computadora.

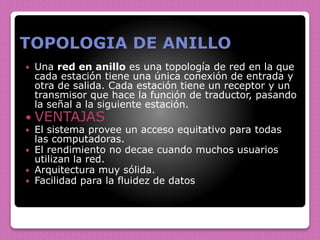

7. TOPOLOGIA DE ANILLO
 Una red en anillo es una topología de red en la que
cada estación tiene una única conexión de entrada y
otra de salida. Cada estación tiene un receptor y un
transmisor que hace la función de traductor, pasando
la señal a la siguiente estación.
 VENTAJAS
 El sistema provee un acceso equitativo para todas
las computadoras.
 El rendimiento no decae cuando muchos usuarios
utilizan la red.
 Arquitectura muy sólida.
 Facilidad para la fluidez de datos

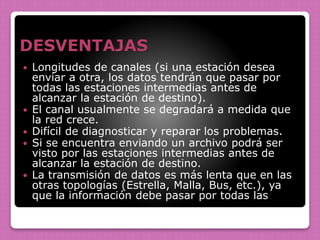

8. DESVENTAJAS
 Longitudes de canales (si una estación desea
enviar a otra, los datos tendrán que pasar por
todas las estaciones intermedias antes de
alcanzar la estación de destino).
 El canal usualmente se degradará a medida que
la red crece.
 Difícil de diagnosticar y reparar los problemas.
 Si se encuentra enviando un archivo podrá ser
visto por las estaciones intermedias antes de
alcanzar la estación de destino.
 La transmisión de datos es más lenta que en las
otras topologías (Estrella, Malla, Bus, etc.), ya
que la información debe pasar por todas las

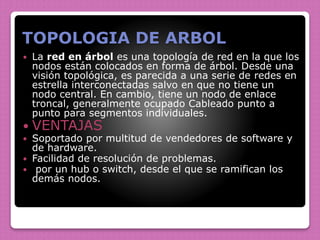

9. TOPOLOGIA DE ARBOL
 La red en árbol es una topología de red en la que los
nodos están colocados en forma de árbol. Desde una
visión topológica, es parecida a una serie de redes en
estrella interconectadas salvo en que no tiene un
nodo central. En cambio, tiene un nodo de enlace
troncal, generalmente ocupado Cableado punto a
punto para segmentos individuales.
 VENTAJAS
 Soportado por multitud de vendedores de software y
de hardware.
 Facilidad de resolución de problemas.
 por un hub o switch, desde el que se ramifican los
demás nodos.

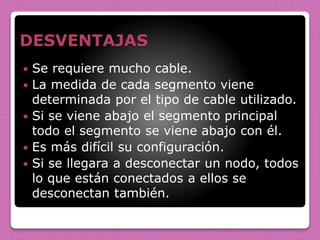

10. DESVENTAJAS
 Se requiere mucho cable.
 La medida de cada segmento viene
determinada por el tipo de cable utilizado.
 Si se viene abajo el segmento principal
todo el segmento se viene abajo con él.
 Es más difícil su configuración.
 Si se llegara a desconectar un nodo, todos
lo que están conectados a ellos se
desconectan también.

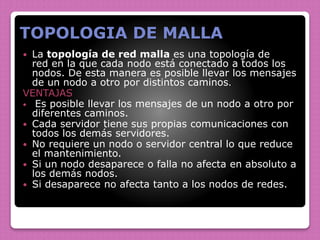

11. TOPOLOGIA DE MALLA
 La topología de red malla es una topología de
red en la que cada nodo está conectado a todos los
nodos. De esta manera es posible llevar los mensajes
de un nodo a otro por distintos caminos.
VENTAJAS
 Es posible llevar los mensajes de un nodo a otro por
diferentes caminos.
 Cada servidor tiene sus propias comunicaciones con
todos los demás servidores.
 No requiere un nodo o servidor central lo que reduce
el mantenimiento.
 Si un nodo desaparece o falla no afecta en absoluto a
los demás nodos.
 Si desaparece no afecta tanto a los nodos de redes.

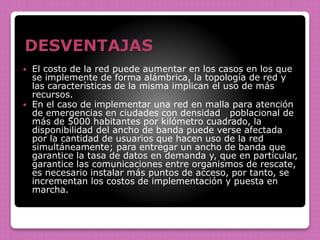

12. DESVENTAJAS
 El costo de la red puede aumentar en los casos en los que
se implemente de forma alámbrica, la topología de red y
las características de la misma implican el uso de más
recursos.
 En el caso de implementar una red en malla para atención
de emergencias en ciudades con densidad poblacional de
más de 5000 habitantes por kilómetro cuadrado, la
disponibilidad del ancho de banda puede verse afectada
por la cantidad de usuarios que hacen uso de la red
simultáneamente; para entregar un ancho de banda que
garantice la tasa de datos en demanda y, que en particular,
garantice las comunicaciones entre organismos de rescate,
es necesario instalar más puntos de acceso, por tanto, se
incrementan los costos de implementación y puesta en
marcha.

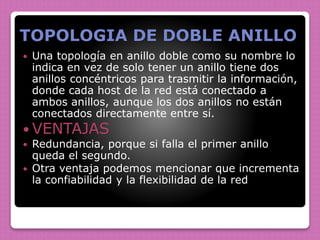

13. TOPOLOGIA DE DOBLE ANILLO
 Una topología en anillo doble como su nombre lo
indica en vez de solo tener un anillo tiene dos
anillos concéntricos para trasmitir la información,
donde cada host de la red está conectado a
ambos anillos, aunque los dos anillos no están
conectados directamente entre sí.
 VENTAJAS
 Redundancia, porque si falla el primer anillo
queda el segundo.
 Otra ventaja podemos mencionar que incrementa
la confiabilidad y la flexibilidad de la red

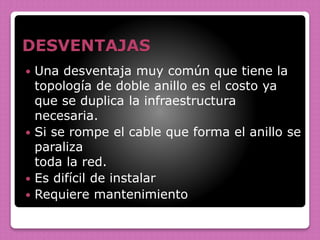

14. DESVENTAJAS
 Una desventaja muy común que tiene la
topología de doble anillo es el costo ya
que se duplica la infraestructura
necesaria.
 Si se rompe el cable que forma el anillo se
paraliza
toda la red.
 Es difícil de instalar
 Requiere mantenimiento

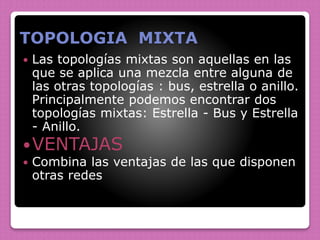

15. TOPOLOGIA MIXTA
 Las topologías mixtas son aquellas en las
que se aplica una mezcla entre alguna de
las otras topologías : bus, estrella o anillo.
Principalmente podemos encontrar dos
topologías mixtas: Estrella - Bus y Estrella
- Anillo.
VENTAJAS
 Combina las ventajas de las que disponen
otras redes

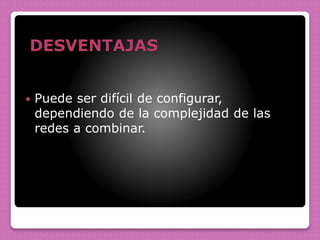

16. DESVENTAJAS
 Puede ser difícil de configurar,
dependiendo de la complejidad de las
redes a combinar.
