El documento describe los principales componentes de una computadora y una red local. Menciona componentes clave como la placa base, procesador, memoria RAM, tarjeta de red, y disco duro. También describe diferentes tipologías de red como bus, estrella, anillo y árbol. Finalmente, explica los roles de servidores, estaciones de trabajo y puentes en una red local.

1. VIDEO DE INTRODUCCION

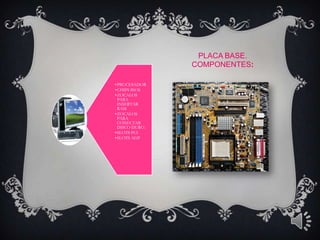

2. PLACA BASE.
COMPONENTES:
• PROCESADOR
• CHIPS BIOS
• ZOCALOS
PARA
INSERTAR
RAM
• ZOCALOS
PARA
CONECTAR
DISCO DURO.
• SLOTS PCI
• SLOTS AGP

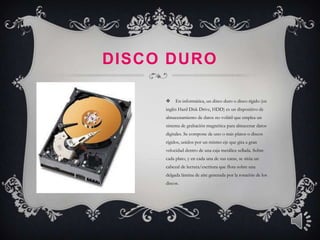

3. DISCO DURO
 En informática, un disco duro o disco rígido (en
inglés Hard Disk Drive, HDD) es un dispositivo de
almacenamiento de datos no volátil que emplea un
sistema de grabación magnética para almacenar datos
digitales. Se compone de uno o más platos o discos
rígidos, unidos por un mismo eje que gira a gran
velocidad dentro de una caja metálica sellada. Sobre
cada plato, y en cada una de sus caras, se sitúa un
cabezal de lectura/escritura que flota sobre una
delgada lámina de aire generada por la rotación de los
discos.

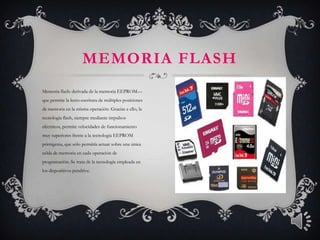

4. MEMORIA FLASH
Memoria flash: derivada de la memoria EEPROM—
que permite la lecto-escritura de múltiples posiciones
de memoria en la misma operación. Gracias a ello, la
tecnología flash, siempre mediante impulsos
eléctricos, permite velocidades de funcionamiento
muy superiores frente a la tecnología EEPROM
primigenia, que sólo permitía actuar sobre una única
celda de memoria en cada operación de
programación. Se trata de la tecnología empleada en
los dispositivos pendrive.

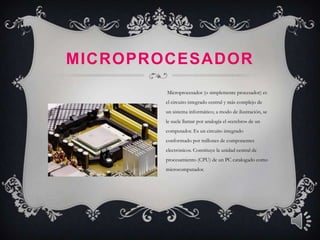

5. MICROPROCESADOR
Microprocesador (o simplemente procesador) es
el circuito integrado central y más complejo de
un sistema informático; a modo de ilustración, se
le suele llamar por analogía el «cerebro» de un
computador. Es un circuito integrado
conformado por millones de componentes
electrónicos. Constituye la unidad central de
procesamiento (CPU) de un PC catalogado como
microcomputador.

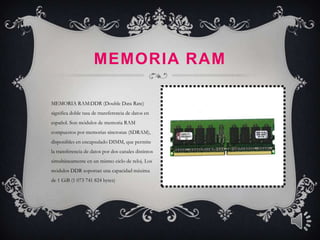

6. MEMORIA RAM
MEMORIA RAM:DDR (Double Data Rate)
significa doble tasa de transferencia de datos en
español. Son módulos de memoria RAM
compuestos por memorias síncronas (SDRAM),
disponibles en encapsulado DIMM, que permite
la transferencia de datos por dos canales distintos
simultáneamente en un mismo ciclo de reloj. Los
módulos DDR soportan una capacidad máxima
de 1 GiB (1 073 741 824 bytes)

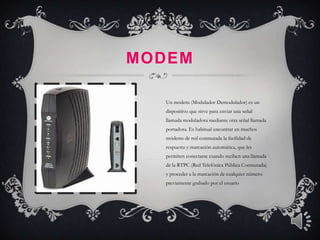

7. MODEM
Un módem (Modulador Demodulador) es un
dispositivo que sirve para enviar una señal
llamada moduladora mediante otra señal llamada
portadora. Es habitual encontrar en muchos
módems de red conmutada la facilidad de
respuesta y marcación automática, que les
permiten conectarse cuando reciben una llamada
de la RTPC (Red Telefónica Pública Conmutada)
y proceder a la marcación de cualquier número
previamente grabado por el usuario

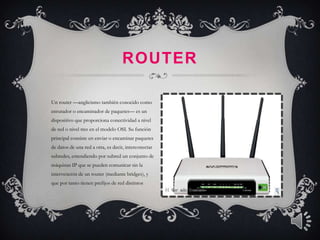

8. ROUTER
Un router —anglicismo también conocido como
enrutador o encaminador de paquetes— es un
dispositivo que proporciona conectividad a nivel
de red o nivel tres en el modelo OSI. Su función
principal consiste en enviar o encaminar paquetes
de datos de una red a otra, es decir, interconectar
subredes, entendiendo por subred un conjunto de
máquinas IP que se pueden comunicar sin la
intervención de un router (mediante bridges), y
que por tanto tienen prefijos de red distintos

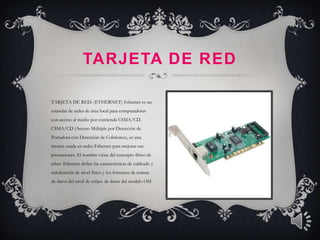

9. TARJETA DE RED
TARJETA DE RED: (ETHERNET) Ethernet es un
estándar de redes de área local para computadores
con acceso al medio por contienda CSMA/CD.
CSMA/CD (Acceso Múltiple por Detección de
Portadora con Detección de Colisiones), es una
técnica usada en redes Ethernet para mejorar sus
prestaciones. El nombre viene del concepto físico de
ether. Ethernet define las características de cableado y
señalización de nivel físico y los formatos de tramas
de datos del nivel de enlace de datos del modelo OSI

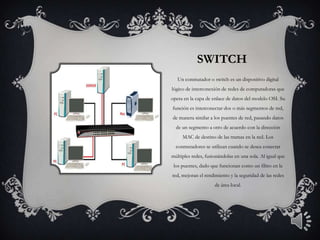

10. SWITCH
Un conmutador o switch es un dispositivo digital
lógico de interconexión de redes de computadoras que
opera en la capa de enlace de datos del modelo OSI. Su
función es interconectar dos o más segmentos de red,
de manera similar a los puentes de red, pasando datos
de un segmento a otro de acuerdo con la dirección
MAC de destino de las tramas en la red. Los
conmutadores se utilizan cuando se desea conectar
múltiples redes, fusionándolas en una sola. Al igual que
los puentes, dado que funcionan como un filtro en la
red, mejoran el rendimiento y la seguridad de las redes
de área local.

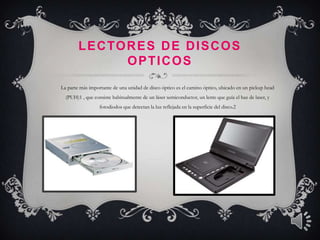

11. L E C TO R E S D E D I S C O S
OPTICOS
La parte más importante de una unidad de disco óptico es el camino óptico, ubicado en un pickup head
(PUH)1 , que consiste habitualmente de un láser semiconductor, un lente que guía el haz de laser, y
fotodiodos que detectan la luz reflejada en la superficie del disco.2

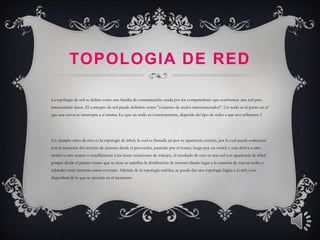

12. TOPOLOGIA DE RED
La topología de red se define como una familia de comunicación usada por los computadores que conforman una red para
intercambiar datos. El concepto de red puede definirse como "conjunto de nodos interconectados". Un nodo es el punto en el
que una curva se intercepta a sí misma. Lo que un nodo es concretamente, depende del tipo de redes a que nos refiramos.1
Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar
con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro
switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol
porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes o
subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso
dependerá de lo que se necesite en el momento

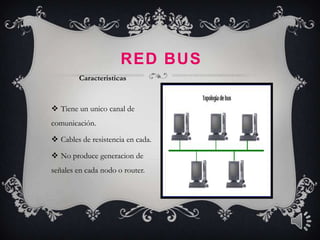

13. RED BUS
Caracteristicas
 Tiene un unico canal de
comunicación.
 Cables de resistencia en cada.
 No produce generacion de
señales en cada nodo o router.

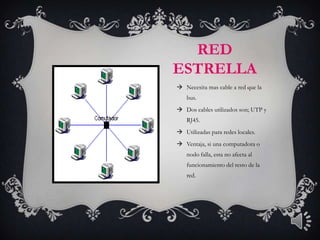

14. RED
ESTRELLA
 Necesita mas cable a red que la
bus.
 Dos cables utilizados son; UTP y
RJ45.
 Utilizadas para redes locales.
 Ventaja, si una computadora o
nodo falla, esta no afecta al
funcionamiento del resto de la
red.

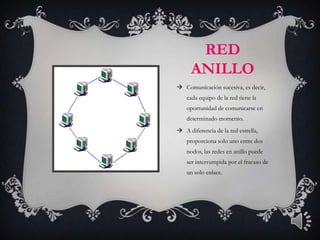

15. RED
ANILLO
 Comunicación sucesiva, es decir,
cada equipo de la red tiene la
oportunidad de comunicarse en
determinado momento.
 A diferencia de la red estrella,
proporciona solo uno entre dos
nodos, las redes en anillo puede
ser interrumpida por el fracaso de
un solo enlace.

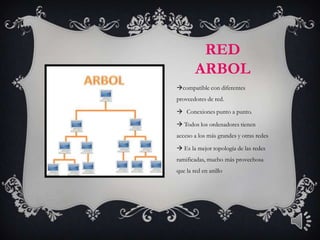

16. RED
ARBOL
compatible con diferentes
proveedores de red.
 Conexiones punto a punto.
 Todos los ordenadores tienen
acceso a los más grandes y otras redes
 Es la mejor topología de las redes
ramificadas, mucho más provechosa
que la red en anillo

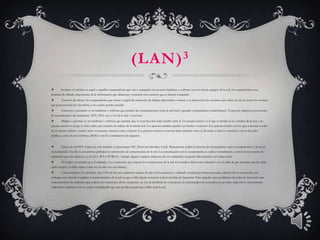

17. (LAN) 3
 Servidor: el servidor es aquel o aquellas computadoras que van a compartir sus recursos hardware y software con los demás equipos de la red. Sus características son
potencia de cálculo, importancia de la información que almacena y conexión con recursos que se desean compartir.
 Estación de trabajo: las computadoras que toman el papel de estaciones de trabajo aprovechan o tienen a su disposición los recursos que ofrece la red así como los servicios
que proporcionan los Servidores a los cuales pueden acceder.
 Gateways o pasarelas: es un hardware y software que permite las comunicaciones entre la red local y grandes computadoras (mainframes). El gateway adapta los protocolos
de comunicación del mainframe (X25, SNA, etc.) a los de la red, y viceversa.
 Bridges o puentes: es un hardware y software que permite que se conecten dos redes locales entre sí. Un puente interno es el que se instala en un servidor de la red, y un
puente externo es el que se hace sobre una estación de trabajo de la misma red. Los puentes también pueden ser locales o remotos. Los puentes locales son los que conectan a redes
de un mismo edificio, usando tanto conexiones internas como externas. Los puentes remotos conectan redes distintas entre sí, llevando a cabo la conexión a través de redes
públicas, como la red telefónica, RDSI o red de conmutación de paquetes.
 Tarjeta de red PCI. Tarjeta de red: también se denominan NIC (Network Interface Card). Básicamente realiza la función de intermediario entre la computadora y la red de
comunicación. En ella se encuentran grabados los protocolos de comunicación de la red. La comunicación con la computadora se realiza normalmente a través de las ranuras de
expansión que éste dispone, ya sea ISA, PCI o PCMCIA. Aunque algunos equipos disponen de este adaptador integrado directamente en la placa base.
 El medio: constituido por el cableado y los conectores que enlazan los componentes de la red. Los medios físicos más utilizados son el cable de par trenzado, par de cable,
cable coaxial y la fibra óptica (cada vez en más uso esta última).
 Concentradores de cableado: una LAN en bus usa solamente tarjetas de red en las estaciones y cableado coaxial para interconectarlas, además de los conectores, sin
embargo este método complica el mantenimiento de la red ya que si falla alguna conexión toda la red deja de funcionar. Para impedir estos problemas las redes de área local usan
concentradores de cableado para realizar las conexiones de las estaciones, en vez de distribuir las conexiones el concentrador las centraliza en un único dispositivo manteniendo
indicadores luminosos de su estado e impidiendo que una de ellas pueda hacer fallar toda la red.
