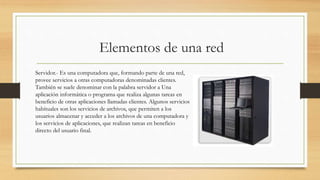

2. Elementos de una red
Servidor.- Es una computadora que, formando parte de una red,
provee servicios a otras computadoras denominadas clientes.
También se suele denominar con la palabra servidor a Una
aplicación informática o programa que realiza algunas tareas en
beneficio de otras aplicaciones llamadas clientes. Algunos servicios
habituales son los servicios de archivos, que permiten a los
usuarios almacenar y acceder a los archivos de una computadora y
los servicios de aplicaciones, que realizan tareas en beneficio
directo del usuario final.

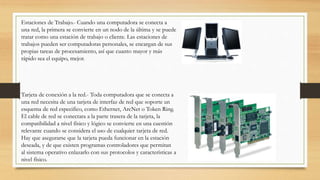

3. Estaciones de Trabajo.- Cuando una computadora se conecta a
una red, la primera se convierte en un nodo de la última y se puede
tratar como una estación de trabajo o cliente. Las estaciones de
trabajos pueden ser computadoras personales, se encargan de sus
propias tareas de procesamiento, así que cuanto mayor y más
rápido sea el equipo, mejor.
Tarjeta de conexión a la red.- Toda computadora que se conecta a
una red necesita de una tarjeta de interfaz de red que soporte un
esquema de red especifico, como Ethernet, ArcNet o Token Ring.
El cable de red se conectara a la parte trasera de la tarjeta, la
compatibilidad a nivel físico y lógico se convierte en una cuestión
relevante cuando se considera el uso de cualquier tarjeta de red.
Hay que asegurarse que la tarjeta pueda funcionar en la estación
deseada, y de que existen programas controladores que permitan
al sistema operativo enlazarlo con sus protocolos y características a
nivel físico.

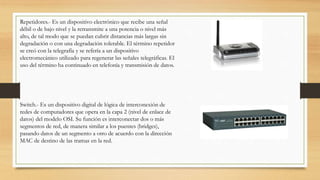

4. Repetidores.- Es un dispositivo electrónico que recibe una señal
débil o de bajo nivel y la retransmite a una potencia o nivel más
alto, de tal modo que se puedan cubrir distancias más largas sin
degradación o con una degradación tolerable. El término repetidor
se creó con la telegrafía y se refería a un dispositivo
electromecánico utilizado para regenerar las señales telegráficas. El
uso del término ha continuado en telefonía y transmisión de datos.
Switch.- Es un dispositivo digital de lógica de interconexión de
redes de computadores que opera en la capa 2 (nivel de enlace de
datos) del modelo OSI. Su función es interconectar dos o más
segmentos de red, de manera similar a los puentes (bridges),
pasando datos de un segmento a otro de acuerdo con la dirección
MAC de destino de las tramas en la red.

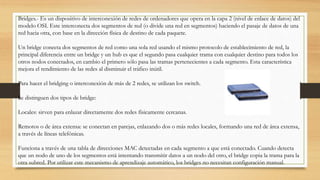

5. Bridges.- Es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del
modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una
red hacia otra, con base en la dirección física de destino de cada paquete.
Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red, la
principal diferencia entre un bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para todos los
otros nodos conectados, en cambio el primero sólo pasa las tramas pertenecientes a cada segmento. Esta característica
mejora el rendimiento de las redes al disminuir el tráfico inútil.
Para hacer el bridging o interconexión de más de 2 redes, se utilizan los switch.
Se distinguen dos tipos de bridge:
Locales: sirven para enlazar directamente dos redes físicamente cercanas.
Remotos o de área extensa: se conectan en parejas, enlazando dos o más redes locales, formando una red de área extensa,
a través de líneas telefónicas.
Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado. Cuando detecta
que un nodo de uno de los segmentos está intentando transmitir datos a un nodo del otro, el bridge copia la trama para la
otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual.

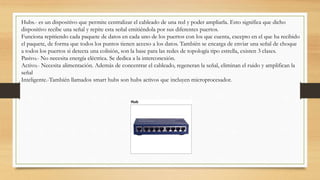

6. Hubs.- es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho
dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.
Funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta, excepto en el que ha recibido
el paquete, de forma que todos los puntos tienen acceso a los datos. También se encarga de enviar una señal de choque
a todos los puertos si detecta una colisión, son la base para las redes de topología tipo estrella, existen 3 clases.
Pasivo.- No necesita energía eléctrica. Se dedica a la interconexión.
Activo.- Necesita alimentación. Además de concentrar el cableado, regeneran la señal, eliminan el ruido y amplifican la
señal
Inteligente.-También llamados smart hubs son hubs activos que incluyen microprocesador.

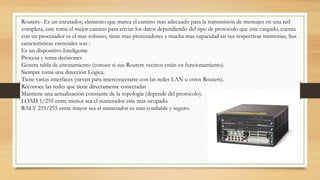

7. Routers.- Es un enrutador, elemento que marca el camino mas adecuado para la transmisión de mensajes en una red
completa, este toma el mejor camino para enviar los datos dependiendo del tipo de protocolo que este cargado, cuenta
con un procesador es el mas robusto, tiene mas procesadores y mucha mas capacidad en sus respectivas memorias, Sus
características esenciales son :
Es un dispositivo Inteligente
Procesa y toma decisiones
Genera tabla de enrutamiento (conoce si sus Routers vecinos están en funcionamiento).
Siempre toma una dirección Lógica.
Tiene varias interfaces (sirven para interconectarse con las redes LAN u otros Routers).
Reconoce las redes que tiene directamente conectadas
Mantiene una actualización constante de la topología (depende del protocolo).
LOAD 1/255 entre menor sea el numerador esta mas ocupado.
RALY 255/255 entre mayor sea el numerador es mas confiable y seguro.

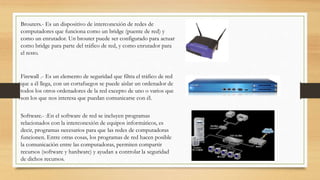

8. Brouters.- Es un dispositivo de interconexión de redes de
computadores que funciona como un bridge (puente de red) y
como un enrutador. Un brouter puede ser configurado para actuar
como bridge para parte del tráfico de red, y como enrutador para
el resto.
Firewall .- Es un elemento de seguridad que filtra el tráfico de red
que a él llega, con un cortafuegos se puede aislar un ordenador de
todos los otros ordenadores de la red excepto de uno o varios que
son los que nos interesa que puedan comunicarse con él.
Software.- :En el software de red se incluyen programas
relacionados con la interconexión de equipos informáticos, es
decir, programas necesarios para que las redes de computadoras
funcionen. Entre otras cosas, los programas de red hacen posible
la comunicación entre las computadoras, permiten compartir
recursos (software y hardware) y ayudan a controlar la seguridad
de dichos recursos.

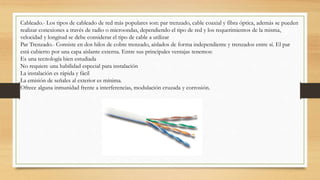

9. Cableado.- Los tipos de cableado de red más populares son: par trenzado, cable coaxial y fibra óptica, además se pueden
realizar conexiones a través de radio o microondas, dependiendo el tipo de red y los requerimientos de la misma,
velocidad y longitud se debe considerar el tipo de cable a utilizar
Par Trenzado.- Consiste en dos hilos de cobre trenzado, aislados de forma independiente y trenzados entre sí. El par
está cubierto por una capa aislante externa. Entre sus principales ventajas tenemos:
Es una tecnología bien estudiada
No requiere una habilidad especial para instalación
La instalación es rápida y fácil
La emisión de señales al exterior es mínima.
Ofrece alguna inmunidad frente a interferencias, modulación cruzada y corrosión.

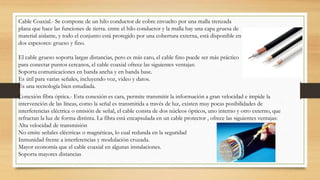

10. Cable Coaxial.- Se compone de un hilo conductor de cobre envuelto por una malla trenzada
plana que hace las funciones de tierra. entre el hilo conductor y la malla hay una capa gruesa de
material aislante, y todo el conjunto está protegido por una cobertura externa, está disponible en
dos espesores: grueso y fino.
El cable grueso soporta largas distancias, pero es más caro, el cable fino puede ser más práctico
para conectar puntos cercanos, el cable coaxial ofrece las siguientes ventajas:
Soporta comunicaciones en banda ancha y en banda base.
Es útil para varias señales, incluyendo voz, video y datos.
Es una tecnología bien estudiada.
Conexión fibra óptica.- Esta conexión es cara, permite transmitir la información a gran velocidad e impide la
intervención de las líneas, como la señal es transmitida a través de luz, existen muy pocas posibilidades de
interferencias eléctrica o emisión de señal, el cable consta de dos núcleos ópticos, uno interno y otro externo, que
refractan la luz de forma distinta. La fibra está encapsulada en un cable protector , ofrece las siguientes ventajas:
Alta velocidad de transmisión
No emite señales eléctricas o magnéticas, lo cual redunda en la seguridad
Inmunidad frente a interferencias y modulación cruzada.
Mayor economía que el cable coaxial en algunas instalaciones.
Soporta mayores distancias

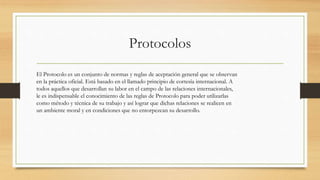

11. Protocolos
El Protocolo es un conjunto de normas y reglas de aceptación general que se observan
en la práctica oficial. Está basado en el llamado principio de cortesía internacional. A
todos aquellos que desarrollan su labor en el campo de las relaciones internacionales,
le es indispensable el conocimiento de las reglas de Protocolo para poder utilizarlas
como método y técnica de su trabajo y así lograr que dichas relaciones se realicen en
un ambiente moral y en condiciones que no entorpezcan su desarrollo.

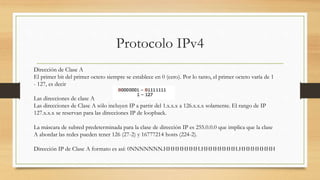

12. Protocolo IPv4
Dirección de Clase A
El primer bit del primer octeto siempre se establece en 0 (cero). Por lo tanto, el primer octeto varía de 1
- 127, es decir
Las direcciones de clase A
Las direcciones de Clase A sólo incluyen IP a partir del 1.x.x.x a 126.x.x.x solamente. El rango de IP
127.x.x.x se reservan para las direcciones IP de loopback.
La máscara de subred predeterminada para la clase de dirección IP es 255.0.0.0 que implica que la clase
A abordar las redes pueden tener 126 (27-2) y 16777214 hosts (224-2).
Dirección IP de Clase A formato es así: 0NNNNNNN.HHHHHHHH.HHHHHHHH.HHHHHHHH

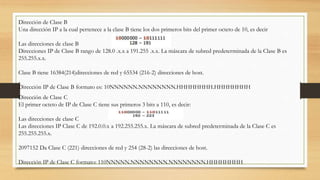

13. Dirección de Clase B
Una dirección IP a la cual pertenece a la clase B tiene los dos primeros bits del primer octeto de 10, es decir
Las direcciones de clase B
Direcciones IP de Clase B rango de 128.0 .x.x a 191.255 .x.x. La máscara de subred predeterminada de la Clase B es
255.255.x.x.
Clase B tiene 16384(214)direcciones de red y 65534 (216-2) direcciones de host.
Dirección IP de Clase B formato es: 10NNNNNN.NNNNNNNN.HHHHHHHH.HHHHHHHH
Dirección de Clase C
El primer octeto de IP de Clase C tiene sus primeros 3 bits a 110, es decir:
Las direcciones de clase C
Las direcciones IP Clase C de 192.0.0.x a 192.255.255.x. La máscara de subred predeterminada de la Clase C es
255.255.255.x.
2097152 Da Clase C (221) direcciones de red y 254 (28-2) las direcciones de host.
Dirección IP de Clase C formato: 110NNNNN.NNNNNNNN.NNNNNNNN.HHHHHHHH

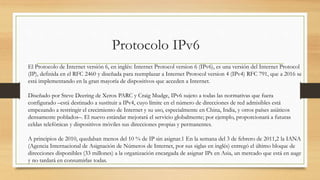

14. Protocolo IPv6
El Protocolo de Internet versión 6, en inglés: Internet Protocol version 6 (IPv6), es una versión del Internet Protocol
(IP), definida en el RFC 2460 y diseñada para reemplazar a Internet Protocol version 4 (IPv4) RFC 791, que a 2016 se
está implementando en la gran mayoría de dispositivos que acceden a Internet.
Diseñado por Steve Deering de Xerox PARC y Craig Mudge, IPv6 sujeto a todas las normativas que fuera
configurado –está destinado a sustituir a IPv4, cuyo límite en el número de direcciones de red admisibles está
empezando a restringir el crecimiento de Internet y su uso, especialmente en China, India, y otros países asiáticos
densamente poblados–. El nuevo estándar mejorará el servicio globalmente; por ejemplo, proporcionará a futuras
celdas telefónicas y dispositivos móviles sus direcciones propias y permanentes.
A principios de 2010, quedaban menos del 10 % de IP sin asignar.1 En la semana del 3 de febrero de 2011,2 la IANA
(Agencia Internacional de Asignación de Números de Internet, por sus siglas en inglés) entregó el último bloque de
direcciones disponibles (33 millones) a la organización encargada de asignar IPs en Asia, un mercado que está en auge
y no tardará en consumirlas todas.

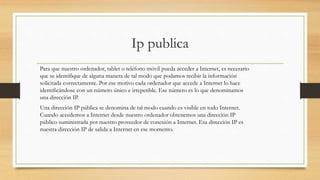

15. Ip publica
Para que nuestro ordenador, tablet o teléfono móvil pueda acceder a Internet, es necesario
que se identifique de alguna manera de tal modo que podamos recibir la información
solicitada correctamente. Por ese motivo cada ordenador que accede a Internet lo hace
identificándose con un número único e irrepetible. Ese número es lo que denominamos
una dirección IP.
Una dirección IP pública se denomina de tal modo cuando es visible en todo Internet.
Cuando accedemos a Internet desde nuestro ordenador obtenemos una dirección IP
público suministrada por nuestro proveedor de conexión a Internet. Esa dirección IP es
nuestra dirección IP de salida a Internet en ese momento.

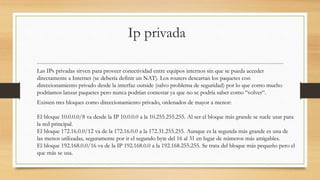

16. Ip privada
Las IPs privadas sirven para proveer conectividad entre equipos internos sin que se pueda acceder
directamente a Internet (se debería definir un NAT). Los routers descartan los paquetes con
direccionamiento privado desde la interfaz outside (salvo problema de seguridad) por lo que como mucho
podríamos lanzar paquetes pero nunca podrían contestar ya que no se podría saber como “volver“.
Existen tres bloques como direccionamiento privado, ordenados de mayor a menor:
El bloque 10.0.0.0/8 va desde la IP 10.0.0.0 a la 10.255.255.255. Al ser el bloque más grande se suele usar para
la red principal.
El bloque 172.16.0.0/12 va de la 172.16.0.0 a la 172.31.255.255. Aunque es la segunda más grande es una de
las menos utilizadas, seguramente por ir el segundo byte del 16 al 31 en lugar de números más amigables.
El bloque 192.168.0.0/16 va de la IP 192.168.0.0 a la 192.168.255.255. Se trata del bloque más pequeño pero el
que más se usa.

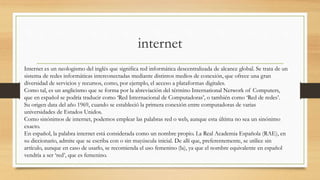

17. internet
Internet es un neologismo del inglés que significa red informática descentralizada de alcance global. Se trata de un
sistema de redes informáticas interconectadas mediante distintos medios de conexión, que ofrece una gran
diversidad de servicios y recursos, como, por ejemplo, el acceso a plataformas digitales.
Como tal, es un anglicismo que se forma por la abreviación del término International Network of Computers,
que en español se podría traducir como ‘Red Internacional de Computadoras’, o también como ‘Red de redes’.
Su origen data del año 1969, cuando se estableció la primera conexión entre computadoras de varias
universidades de Estados Unidos.
Como sinónimos de internet, podemos emplear las palabras red o web, aunque esta última no sea un sinónimo
exacto.
En español, la palabra internet está considerada como un nombre propio. La Real Academia Española (RAE), en
su diccionario, admite que se escriba con o sin mayúscula inicial. De allí que, preferentemente, se utilice sin
artículo, aunque en caso de usarlo, se recomienda el uso femenino (la), ya que el nombre equivalente en español
vendría a ser ‘red’, que es femenino.

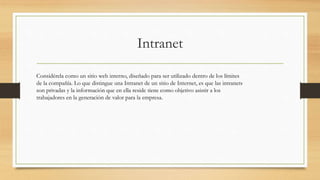

18. Intranet
Considérela como un sitio web interno, diseñado para ser utilizado dentro de los límites
de la compañía. Lo que distingue una Intranet de un sitio de Internet, es que las intranets
son privadas y la información que en ella reside tiene como objetivo asistir a los
trabajadores en la generación de valor para la empresa.

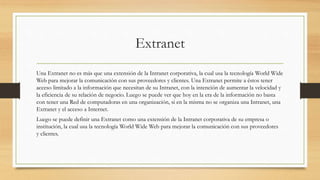

19. Extranet
Una Extranet no es más que una extensión de la Intranet corporativa, la cual usa la tecnología World Wide
Web para mejorar la comunicación con sus proveedores y clientes. Una Extranet permite a éstos tener
acceso limitado a la información que necesitan de su Intranet, con la intención de aumentar la velocidad y
la eficiencia de su relación de negocio. Luego se puede ver que hoy en la era de la información no basta
con tener una Red de computadoras en una organización, si en la misma no se organiza una Intranet, una
Extranet y el acceso a Internet.
Luego se puede definir una Extranet como una extensión de la Intranet corporativa de su empresa o
institución, la cual usa la tecnología World Wide Web para mejorar la comunicación con sus proveedores
y clientes.
20. Lan, man, wan
Una red de área local o LAN (por las siglas en inglés de Local Area Network) es una red de computadoras
que abarca un área reducida a una casa, un departamento o un edificio.1
Una red de área metropolitana (MAN, siglas del inglés Metropolitan Area Network) es una red de alta velocidad
(banda ancha) que da cobertura en un área geográfica extensa, proporcionando capacidad de integración de
múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra
óptica y par trenzado (MAN BUCLE), la tecnología de pares de cobre se posiciona como la red más grande del
mundo una excelente alternativa para la creación de redes metropolitanas, por su baja latencia (entre 1 y 50 ms),
gran estabilidad y la carencia de interferencias radioeléctricas, las redes MAN BUCLE, ofrecen velocidades de 10
Mbit/s o 20 Mbit/s, sobre pares de cobre y 100 Mbit/s, 1 Gbit/s y 10 Gbit/s mediante fibra óptica.
Una red de área amplia, o WAN (Wide Area Network en inglés), es una red de
computadoras que une varias redes locales, aunque sus miembros no estén todos en
una misma ubicación física.

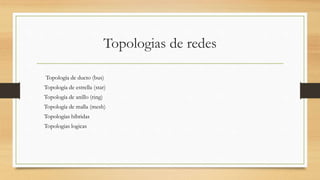

21. Topologias de redes
Topología de ducto (bus)
Topología de estrella (star)
Topología de anillo (ring)
Topología de malla (mesh)
Topologías híbridas
Topologias logicas
