1. PROCESO DE HACER UN MOTOR
ELÉCTRICO
Este artículo te eneseñará cómo construir un motor
eléctrico simple, excelente para propósitos
experimentales sencillos o para un proyecto de
ciencias. Utilizarás la energía eléctrica de una batería
para producir energía mecánica que girará una bobina.
¡Esta es una versión muy simplificada de los motores
que se encuentran en los aparatos electrodomésticos,
herramientas eléctricas, discos en las computadoras, y
en muchos otros dispositivos que vuelven tu vida más
sencilla.

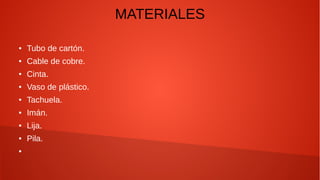

2. MATERIALES
● Tubo de cartón.
● Cable de cobre.
● Cinta.
● Vaso de plástico.
● Tachuela.
● Imán.
● Lija.
● Pila.
●

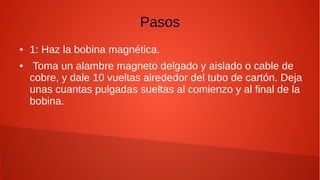

3. Pasos

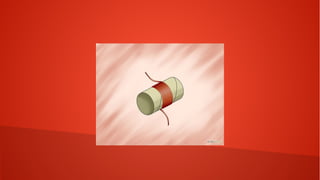

● 1: Haz la bobina magnética.
● Toma un alambre magneto delgado y aislado o cable de
cobre, y dale 10 vueltas alrededor del tubo de cartón. Deja
unas cuantas pulgadas sueltas al comienzo y al final de la
bobina.

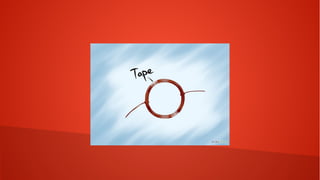

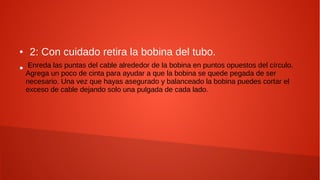

5. ● 2: Con cuidado retira la bobina del tubo.
● Enreda las puntas del cable alrededor de la bobina en puntos opuestos del círculo.
Agrega un poco de cinta para ayudar a que la bobina se quede pegada de ser
necesario. Una vez que hayas asegurado y balanceado la bobina puedes cortar el
exceso de cable dejando solo una pulgada de cada lado.

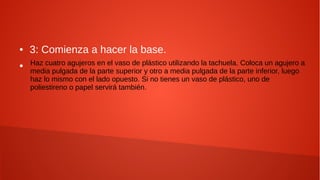

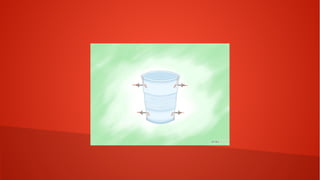

7. ● 3: Comienza a hacer la base.
● Haz cuatro agujeros en el vaso de plástico utilizando la tachuela. Coloca un agujero a
media pulgada de la parte superior y otro a media pulgada de la parte inferior, luego
haz lo mismo con el lado opuesto. Si no tienes un vaso de plástico, uno de
poliestireno o papel servirá también.

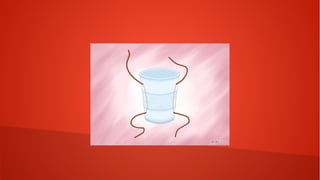

9. ● 4: Haz los cables de la batería.
●
Corta dos pedazos de alambre duro de tres veces la altura del vaso y mételos por los
agujeros del vaso.

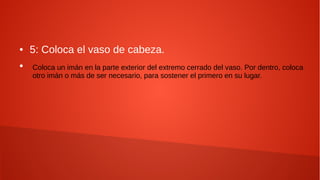

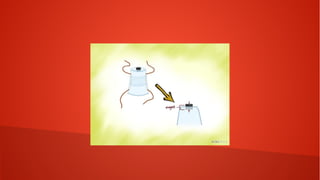

11. ● 5: Coloca el vaso de cabeza.
●
Coloca un imán en la parte exterior del extremo cerrado del vaso. Por dentro, coloca
otro imán o más de ser necesario, para sostener el primero en su lugar.

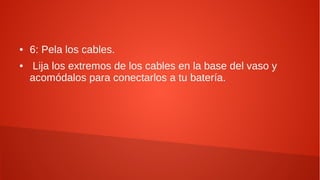

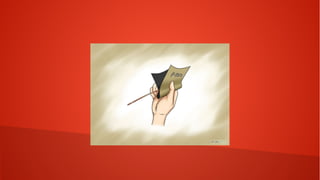

13. ● 6: Pela los cables.
● Lija los extremos de los cables en la base del vaso y
acomódalos para conectarlos a tu batería.

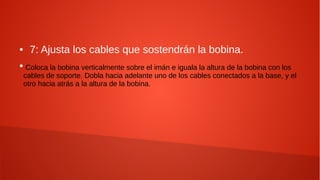

15. ● 7: Ajusta los cables que sostendrán la bobina.
●
Coloca la bobina verticalmente sobre el imán e iguala la altura de la bobina con los
cables de soporte. Dobla hacia adelante uno de los cables conectados a la base, y el
otro hacia atrás a la altura de la bobina.

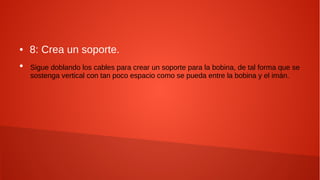

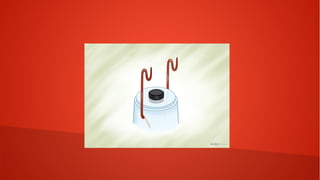

17. ● 8: Crea un soporte.
●
Sigue doblando los cables para crear un soporte para la bobina, de tal forma que se
sostenga vertical con tan poco espacio como se pueda entre la bobina y el imán.

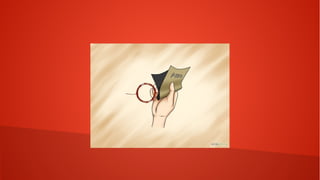

19. ● 9: Pela los cables del soporte.
●
Toma la bobina y lija toda la cubierta de uno de los cables de soporte. En el otro cable,
solo lija la mitad de la cubierta para que comience a tocar el soporte cuando la bobina
esté lo más cerca al imán. Si quieres ajustar el lijado, puedes simplemente aplicar más
aislamiento con un marcador permanente.

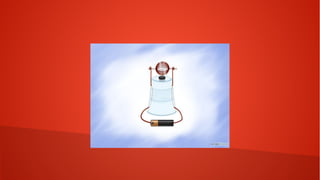

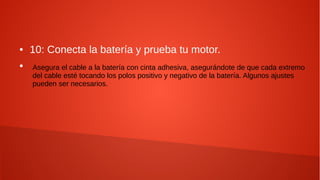

21. ● 10: Conecta la batería y prueba tu motor.
●
Asegura el cable a la batería con cinta adhesiva, asegurándote de que cada extremo
del cable esté tocando los polos positivo y negativo de la batería. Algunos ajustes
pueden ser necesarios.
