1. Alexandra Maroto Romero 5-9

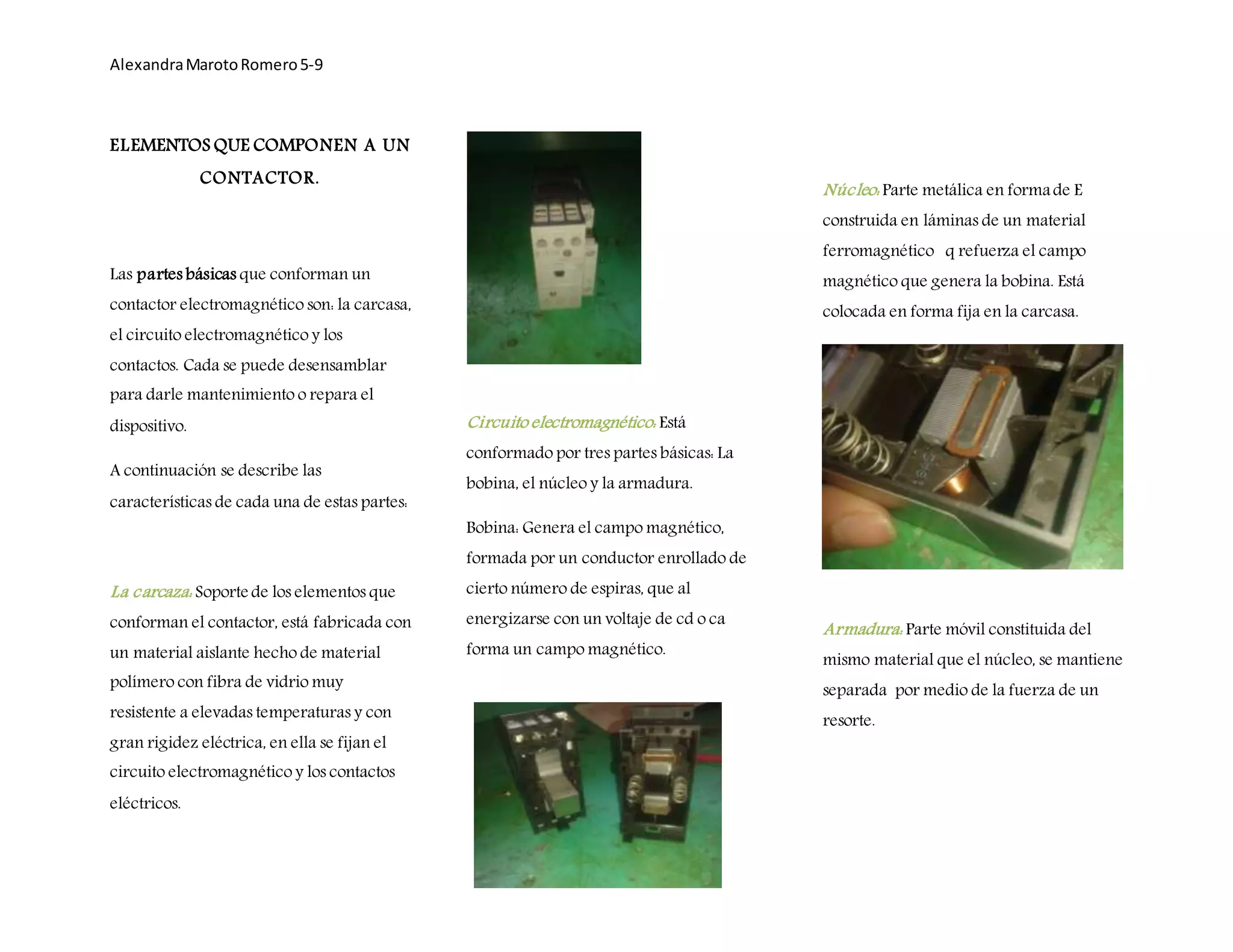

ELEMENTOS QUE COMPONEN A UN
CONTACTOR.
Las partes básicas que conforman un
contactor electromagnético son: la carcasa,
el circuito electromagnético y los
contactos. Cada se puede desensamblar
para darle mantenimiento o repara el
dispositivo.
A continuación se describe las
características de cada una de estas partes:
La carcaza: Soporte de los elementos que
conforman el contactor, está fabricada con
un material aislante hecho de material
polímero con fibra de vidrio muy
resistente a elevadas temperaturas y con
gran rigidez eléctrica, en ella se fijan el
circuito electromagnético y los contactos
eléctricos.
Circuito electromagnético: Está
conformado por tres partes básicas: La
bobina, el núcleo y la armadura.
Bobina: Genera el campo magnético,
formada por un conductor enrollado de
cierto número de espiras, que al
energizarse con un voltaje de cd o ca
forma un campo magnético.
Núcleo: Parte metálica en forma de E
construida en láminas de un material
ferromagnético q refuerza el campo
magnético que genera la bobina. Está
colocada en forma fija en la carcasa.
Armadura: Parte móvil constituida del
mismo material que el núcleo, se mantiene
separada por medio de la fuerza de un
resorte.
