El documento describe diferentes tipos de medios de transmisión, incluyendo medios guiados (por cable) como el cable coaxial, par trenzado y fibra óptica, y medios no guiados (sin cable) como microondas terrestres y satélites. También discute conceptos como ancho de banda, atenuación, interferencia y espectro electromagnético en relación con los medios de transmisión.

1. POR: MONTES DE LA ROSA ESTFEANI
RODRIGUES REQUIZ FLORDEMARIA

2.  Los medios de transmisión son los caminos
físicos por medio de los cuales viaja la
información y en los que usualmente lo hace
por medio de ondas electromagnéticas.
 Los medios de transmisión vienen divididos
en guiados (por cable) y no guiados (sin
cable).
 Normalmente los medios de transmisión
vienen afectados por los factores de
fabricación, y encontramos entonces unas
características básicas que los diferencian:

3.  Ancho de banda: mayor ancho de  La atenuación es la perdida de la
banda proporciona mayor velocidad potencia de una señal. por ello
de transmisión. para que la señal llegue con la
 Problemas de transmisión: se les suficiente energía es necesario el
conoce como atenuación y se uso de amplificadores o
define como alta en el cable repetidores. La atenuación se
coaxial y el par trenzado y baja en incrementa con la frecuencia, con
la fibra óptica. la temperatura y con el tiempo.
 Interferencias: tanto en los guiados  La atenuación, en el caso del
como en los no guiados y ocasionan ejemplo anterior vendría, de este
la distorsión o destrucción de los modo, expresada en decibelios por
datos. la fórmula siguiente:
 Espectro electromagnético: que se
encuentra definido como el rango
en el cual se mueven las señales
que llevan los datos en ciertos
tipos de medios no guiados.

4. RUIDO

5. INTERFERENCIAS ESPECTRO
ELECTROMAGNETICO
 La interferencia esta causada  En la física se habla de espectro
por señales de otros sistemas como la dispersión o
de comunicación que son descomposición de una radiación
electromagnética, que contiene
captadas conjuntamente a la radiaciones de distintas longitudes
señal propia. El ruido viene de onda, en sus radiaciones
provocado normalmente por componentes. Aunque no es una
causas naturales (ruido definición muy clara, dentro de los
térmico) o por interferencias espectros nos encontramos con lo
de otros sistemas eléctricos que son las señales radiales,
(ruido impulsivo telefónicas, microondas,
infrarrojos y la luz visible,
 la interferencia es cualquier entonces el espectro es el campo
proceso que altera, modifica o electromagnético en el cual se
destruye una señal durante su encuentran las señales de cada uno
trayecto en el canal existente de ellas. Por ejemplo la fibra óptica
se encuentra en el campo de la luz
entre el emisor y el receptor. visible o la transmisión satelital en
el de las microondas

6. ESPECTRO
INTERFERENCIA ELECTROMAGNETICO

7.  Se conoce como medios
guiados a aquellos que
utilizan unos componentes
físicos y sólidos para la
transmisión de datos.
También conocidos como
medios de transmisión por
cable.
 En un medio guiado las ondas
son conducidas (guiadas) a
través de un camino físico,
los medios guiados son los
que utilizan un cable. Como
ejemplo de medios guiados
tenemos:
 Cable coaxial
 La fibra óptica
 Par trenzado.

8. El cable coaxial es un cable formado por
dos conductores concéntricos: Un
conductor central o núcleo, formado por
un hilo sólido o trenzado de cobre
(llamado positivo o vivo), Un conductor
exterior en forma de tubo o vaina, y
formado por una malla trenzada de cobre
o aluminio o bien por un tubo, en caso de
cables semirrígidos. Este conductor
exterior produce un efecto de blindaje y
además sirve como retorno de las
corrientes

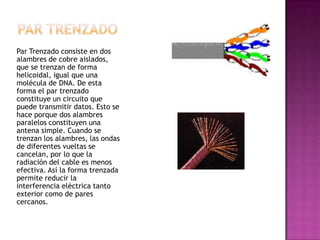

9. Par Trenzado consiste en dos
alambres de cobre aislados,
que se trenzan de forma
helicoidal, igual que una
molécula de DNA. De esta
forma el par trenzado
constituye un circuito que
puede transmitir datos. Esto se
hace porque dos alambres
paralelos constituyen una
antena simple. Cuando se
trenzan los alambres, las ondas
de diferentes vueltas se
cancelan, por lo que la
radiación del cable es menos
efectiva. Así la forma trenzada
permite reducir la
interferencia eléctrica tanto
exterior como de pares
cercanos.

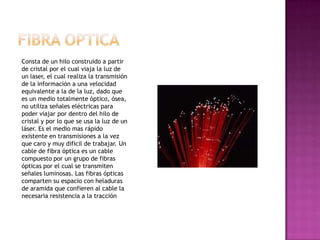

10. Consta de un hilo construido a partir
de cristal por el cual viaja la luz de
un laser, el cual realiza la transmisión
de la información a una velocidad
equivalente a la de la luz, dado que
es un medio totalmente óptico, ósea,
no utiliza señales eléctricas para
poder viajar por dentro del hilo de
cristal y por lo que se usa la luz de un
láser. Es el medio mas rápido
existente en transmisiones a la vez
que caro y muy difícil de trabajar. Un
cable de fibra óptica es un cable
compuesto por un grupo de fibras
ópticas por el cual se transmiten
señales luminosas. Las fibras ópticas
comparten su espacio con heladuras
de aramida que confieren al cable la
necesaria resistencia a la tracción

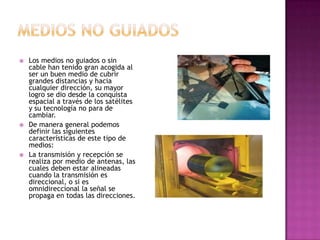

11.  Los medios no guiados o sin
cable han tenido gran acogida al
ser un buen medio de cubrir
grandes distancias y hacia
cualquier dirección, su mayor
logro se dio desde la conquista
espacial a través de los satélites
y su tecnología no para de
cambiar.
 De manera general podemos
definir las siguientes
características de este tipo de
medios:
 La transmisión y recepción se
realiza por medio de antenas, las
cuales deben estar alineadas
cuando la transmisión es
direccional, o si es
omnidireccional la señal se
propaga en todas las direcciones.

12. MICROONDAS TERRESTRES SATELITES
 Los sistemas de microondas  Conocidas como microondas por
terrestres han abierto una satélite, esta basado en la
comunicación llevada a cabo a
puerta a los problemas de través de estos dispositivos, los
transmisión de datos, sin cuales después de ser lanzados
importar cuales sean, aunque de la tierra y ubicarse en la
orbita terrestre siguiendo las
sus aplicaciones no estén leyes descubiertas por Kepler,
restringidas a este campo realizan la transmisión de todo
solamente. Las microondas tipo de datos, imágenes, etc.,
según el fin con que se han
están definidas como un tipo creado. Las microondas por
de onda electromagnética satélite manejan un ancho de
situada en el intervalo del banda entre los 3 y los 30 Ghz,
y son usados para sistemas de
milímetro al metro y cuya televisión, transmisión
propagación puede efectuarse telefónica a larga distancia y
por el interior de tubos punto a punto y redes privadas
punto a punto.
metálicos. Es en si una onda de
corta longitud.

14. Son las más usadas, pero tienen apenas un rango de
ancho de banda entre 3 Khz y los 300 Ghz. Son poco
precisas y solo son usados por determinadas redes de
datos o los infrarrojos.
