Este documento describe los principales tipos de medios de transmisión de datos, los cuales se dividen en guiados (alámbricos) y no guiados (inalámbricos). Entre los medios guiados se encuentran el cable coaxial, la fibra óptica y el cable de par trenzado. El cable coaxial transmite señales de voz, video y datos a altas velocidades de forma económica. La fibra óptica permite mayores distancias de transmisión a velocidades muy altas e inmunidad a interferencias. El cable de par trenzado

1. Yahaira Fernández
MEDIOS DE TRANSMISIÓN DE
DATOS

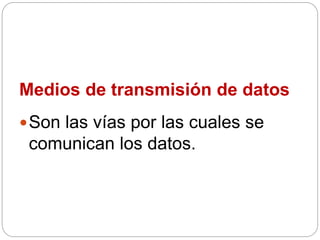

2. Medios de transmisión de datos
Son las vías por las cuales se
comunican los datos.

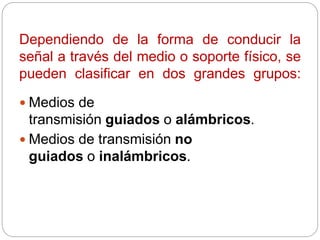

3. Dependiendo de la forma de conducir la
señal a través del medio o soporte físico, se
pueden clasificar en dos grandes grupos:
 Medios de
transmisión guiados o alámbricos.
 Medios de transmisión no
guiados o inalámbricos.

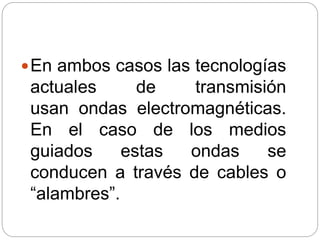

4. En ambos casos las tecnologías
actuales de transmisión
usan ondas electromagnéticas.
En el caso de los medios
guiados estas ondas se
conducen a través de cables o
“alambres”.

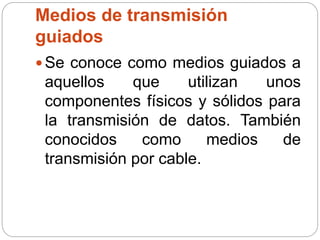

5. Medios de transmisión
guiados
 Se conoce como medios guiados a
aquellos que utilizan unos
componentes físicos y sólidos para
la transmisión de datos. También
conocidos como medios de
transmisión por cable.

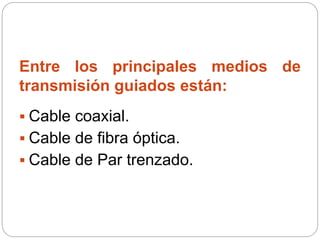

6. Entre los principales medios de
transmisión guiados están:
 Cable coaxial.
 Cable de fibra óptica.
 Cable de Par trenzado.

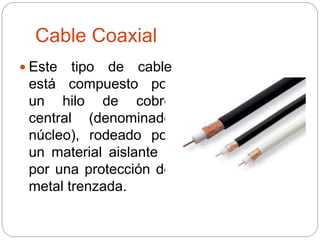

7. Cable Coaxial
 Este tipo de cable
está compuesto por
un hilo de cobre
central (denominado
núcleo), rodeado por
un material aislante y
por una protección de
metal trenzada.

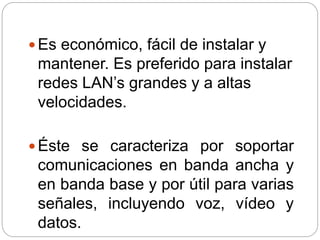

8.  Es económico, fácil de instalar y
mantener. Es preferido para instalar
redes LAN’s grandes y a altas
velocidades.
 Éste se caracteriza por soportar
comunicaciones en banda ancha y
en banda base y por útil para varias
señales, incluyendo voz, vídeo y
datos.

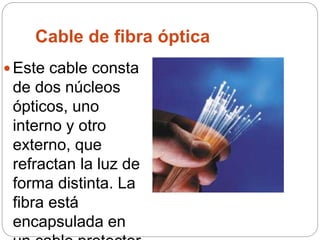

9. Cable de fibra óptica
 Este cable consta
de dos núcleos
ópticos, uno
interno y otro
externo, que
refractan la luz de
forma distinta. La
fibra está
encapsulada en

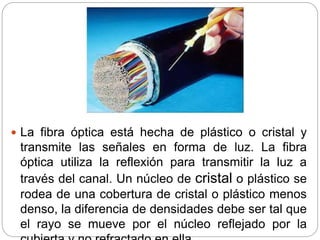

10.  La fibra óptica está hecha de plástico o cristal y
transmite las señales en forma de luz. La fibra
óptica utiliza la reflexión para transmitir la luz a
través del canal. Un núcleo de cristal o plástico se
rodea de una cobertura de cristal o plástico menos
denso, la diferencia de densidades debe ser tal que
el rayo se mueve por el núcleo reflejado por la

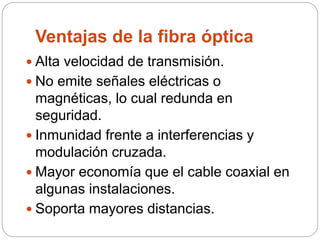

11. Ventajas de la fibra óptica
 Alta velocidad de transmisión.
 No emite señales eléctricas o
magnéticas, lo cual redunda en
seguridad.
 Inmunidad frente a interferencias y
modulación cruzada.
 Mayor economía que el cable coaxial en
algunas instalaciones.
 Soporta mayores distancias.

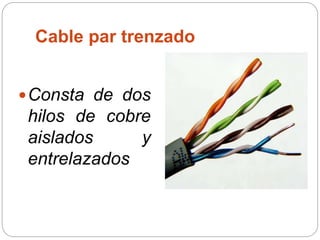

12. Cable par trenzado
Consta de dos
hilos de cobre
aislados y
entrelazados

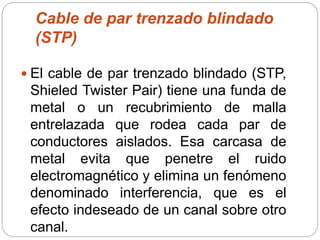

13. Cable de par trenzado blindado
(STP)
 El cable de par trenzado blindado (STP,
Shieled Twister Pair) tiene una funda de
metal o un recubrimiento de malla
entrelazada que rodea cada par de
conductores aislados. Esa carcasa de
metal evita que penetre el ruido
electromagnético y elimina un fenómeno
denominado interferencia, que es el
efecto indeseado de un canal sobre otro
canal.

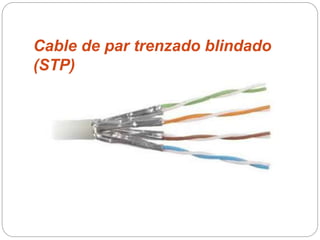

14. Cable de par trenzado blindado
(STP)

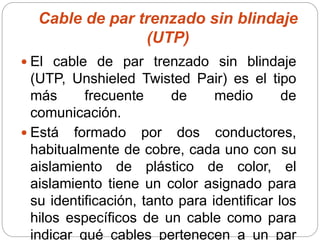

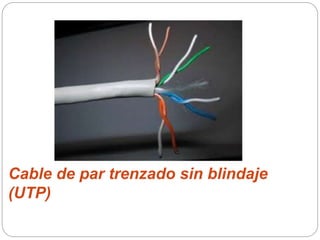

15. Cable de par trenzado sin blindaje
(UTP)
 El cable de par trenzado sin blindaje
(UTP, Unshieled Twisted Pair) es el tipo
más frecuente de medio de
comunicación.
 Está formado por dos conductores,
habitualmente de cobre, cada uno con su
aislamiento de plástico de color, el
aislamiento tiene un color asignado para
su identificación, tanto para identificar los
hilos específicos de un cable como para
indicar qué cables pertenecen a un par

16. Cable de par trenzado sin blindaje
(UTP)

17. Configuración:
 Norma 568 B:
Blanco Naranja - Naranja
Blanco Verde - Azul
Blanco Azul - Verde
Blanco Marrón - Marrón
Para conectar dos dispositivos
diferentes en la red se debe de configurar la
norma 568 B en ambos lados.

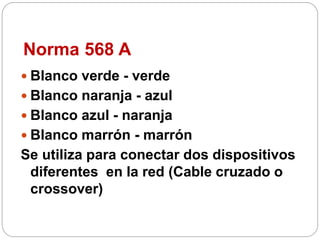

18.  Blanco verde - verde
 Blanco naranja - azul
 Blanco azul - naranja
 Blanco marrón - marrón
Se utiliza para conectar dos dispositivos
diferentes en la red (Cable cruzado o
crossover)
Norma 568 A

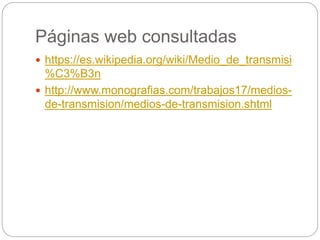

19. Páginas web consultadas
 https://es.wikipedia.org/wiki/Medio_de_transmisi
%C3%B3n
 http://www.monografias.com/trabajos17/medios-
de-transmision/medios-de-transmision.shtml
