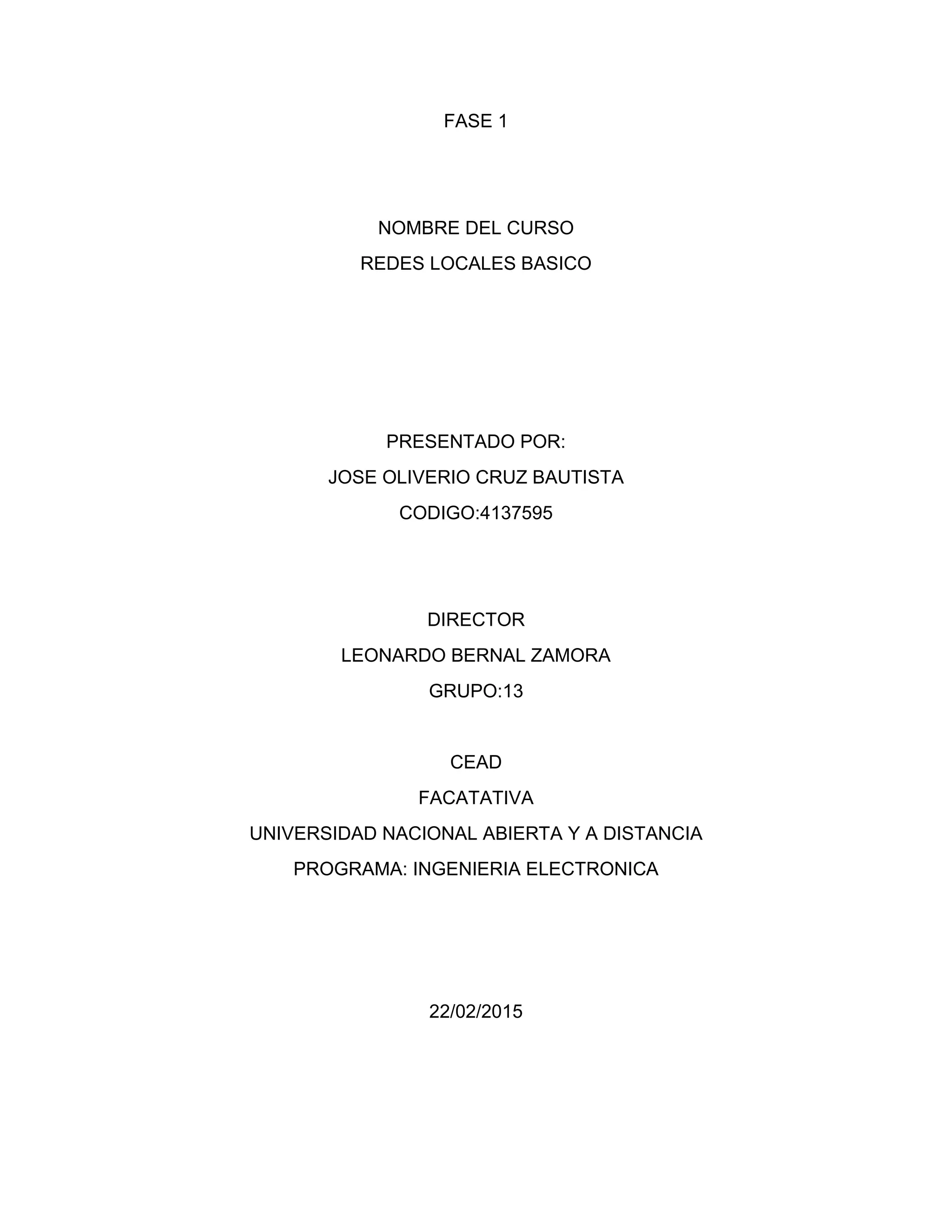

1. FASE 1
NOMBRE DEL CURSO
REDES LOCALES BASICO
PRESENTADO POR:
JOSE OLIVERIO CRUZ BAUTISTA
CODIGO:4137595
DIRECTOR
LEONARDO BERNAL ZAMORA
GRUPO:13
CEAD
FACATATIVA
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
PROGRAMA: INGENIERIA ELECTRONICA
22/02/2015

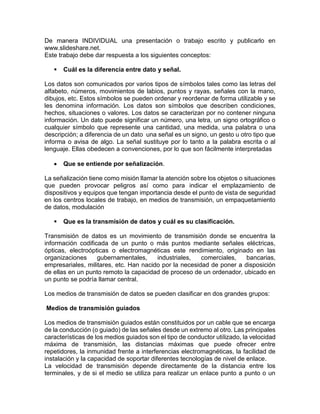

2. De manera INDIVIDUAL una presentación o trabajo escrito y publicarlo en
www.slideshare.net.
Este trabajo debe dar respuesta a los siguientes conceptos:
 Cuál es la diferencia entre dato y señal.
Los datos son comunicados por varios tipos de símbolos tales como las letras del
alfabeto, números, movimientos de labios, puntos y rayas, señales con la mano,
dibujos, etc. Estos símbolos se pueden ordenar y reordenar de forma utilizable y se
les denomina información. Los datos son símbolos que describen condiciones,
hechos, situaciones o valores. Los datos se caracterizan por no contener ninguna
información. Un dato puede significar un número, una letra, un signo ortográfico o
cualquier símbolo que represente una cantidad, una medida, una palabra o una
descripción; a diferencia de un dato una señal es un signo, un gesto u otro tipo que
informa o avisa de algo. La señal sustituye por lo tanto a la palabra escrita o al
lenguaje. Ellas obedecen a convenciones, por lo que son fácilmente interpretadas
 Que se entiende por señalización.
La señalización tiene como misión llamar la atención sobre los objetos o situaciones
que pueden provocar peligros así como para indicar el emplazamiento de
dispositivos y equipos que tengan importancia desde el punto de vista de seguridad
en los centros locales de trabajo, en medios de transmisión, un empaquetamiento
de datos, modulación
 Que es la transmisión de datos y cuál es su clasificación.
Transmisión de datos es un movimiento de transmisión donde se encuentra la
información codificada de un punto o más puntos mediante señales eléctricas,
ópticas, electroópticas o electromagnéticas este rendimiento, originado en las
organizaciones gubernamentales, industriales, comerciales, bancarias,
empresariales, militares, etc. Han nacido por la necesidad de poner a disposición
de ellas en un punto remoto la capacidad de proceso de un ordenador, ubicado en
un punto se podría llamar central.
Los medios de transmisión de datos se pueden clasificar en dos grandes grupos:
Medios de transmisión guiados
Los medios de transmisión guiados están constituidos por un cable que se encarga
de la conducción (o guiado) de las señales desde un extremo al otro. Las principales
características de los medios guiados son el tipo de conductor utilizado, la velocidad
máxima de transmisión, las distancias máximas que puede ofrecer entre
repetidores, la inmunidad frente a interferencias electromagnéticas, la facilidad de
instalación y la capacidad de soportar diferentes tecnologías de nivel de enlace.
La velocidad de transmisión depende directamente de la distancia entre los
terminales, y de si el medio se utiliza para realizar un enlace punto a punto o un

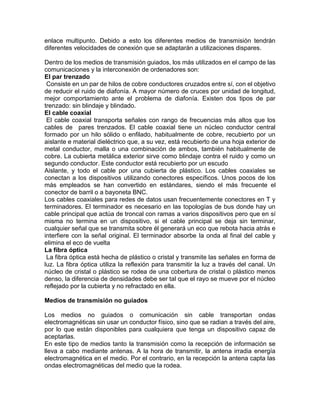

3. enlace multipunto. Debido a esto los diferentes medios de transmisión tendrán
diferentes velocidades de conexión que se adaptarán a utilizaciones dispares.
Dentro de los medios de transmisión guiados, los más utilizados en el campo de las
comunicaciones y la interconexión de ordenadores son:
El par trenzado
Consiste en un par de hilos de cobre conductores cruzados entre sí, con el objetivo
de reducir el ruido de diafonía. A mayor número de cruces por unidad de longitud,
mejor comportamiento ante el problema de diafonía. Existen dos tipos de par
trenzado: sin blindaje y blindado.
El cable coaxial
El cable coaxial transporta señales con rango de frecuencias más altos que los
cables de pares trenzados. El cable coaxial tiene un núcleo conductor central
formado por un hilo sólido o enfilado, habitualmente de cobre, recubierto por un
aislante e material dieléctrico que, a su vez, está recubierto de una hoja exterior de
metal conductor, malla o una combinación de ambos, también habitualmente de
cobre. La cubierta metálica exterior sirve como blindaje contra el ruido y como un
segundo conductor. Este conductor está recubierto por un escudo
Aislante, y todo el cable por una cubierta de plástico. Los cables coaxiales se
conectan a los dispositivos utilizando conectores específicos. Unos pocos de los
más empleados se han convertido en estándares, siendo el más frecuente el
conector de barril o a bayoneta BNC.
Los cables coaxiales para redes de datos usan frecuentemente conectores en T y
terminadores. El terminador es necesario en las topologías de bus donde hay un
cable principal que actúa de troncal con ramas a varios dispositivos pero que en sí
misma no termina en un dispositivo, si el cable principal se deja sin terminar,
cualquier señal que se transmita sobre él generará un eco que rebota hacia atrás e
interfiere con la señal original. El terminador absorbe la onda al final del cable y
elimina el eco de vuelta
La fibra óptica
La fibra óptica está hecha de plástico o cristal y transmite las señales en forma de
luz. La fibra óptica utiliza la reflexión para transmitir la luz a través del canal. Un
núcleo de cristal o plástico se rodea de una cobertura de cristal o plástico menos
denso, la diferencia de densidades debe ser tal que el rayo se mueve por el núcleo
reflejado por la cubierta y no refractado en ella.
Medios de transmisión no guiados
Los medios no guiados o comunicación sin cable transportan ondas
electromagnéticas sin usar un conductor físico, sino que se radian a través del aire,
por lo que están disponibles para cualquiera que tenga un dispositivo capaz de
aceptarlas.
En este tipo de medios tanto la transmisión como la recepción de información se
lleva a cabo mediante antenas. A la hora de transmitir, la antena irradia energía
electromagnética en el medio. Por el contrario, en la recepción la antena capta las
ondas electromagnéticas del medio que la rodea.

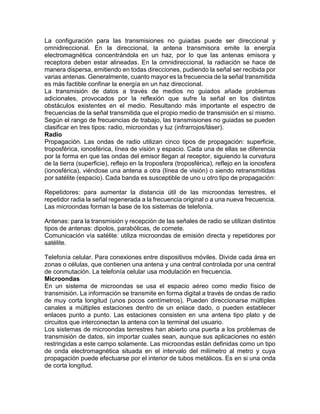

4. La configuración para las transmisiones no guiadas puede ser direccional y
omnidireccional. En la direccional, la antena transmisora emite la energía
electromagnética concentrándola en un haz, por lo que las antenas emisora y
receptora deben estar alineadas. En la omnidireccional, la radiación se hace de
manera dispersa, emitiendo en todas direcciones, pudiendo la señal ser recibida por
varias antenas. Generalmente, cuanto mayor es la frecuencia de la señal transmitida
es más factible confinar la energía en un haz direccional.
La transmisión de datos a través de medios no guiados añade problemas
adicionales, provocados por la reflexión que sufre la señal en los distintos
obstáculos existentes en el medio. Resultando más importante el espectro de
frecuencias de la señal transmitida que el propio medio de transmisión en sí mismo.
Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden
clasificar en tres tipos: radio, microondas y luz (infrarrojos/láser).
Radio
Propagación. Las ondas de radio utilizan cinco tipos de propagación: superficie,
troposférica, ionosférica, línea de visión y espacio. Cada una de ellas se diferencia
por la forma en que las ondas del emisor llegan al receptor, siguiendo la curvatura
de la tierra (superficie), reflejo en la troposfera (troposférica), reflejo en la ionosfera
(ionosférica), viéndose una antena a otra (línea de visión) o siendo retransmitidas
por satélite (espacio). Cada banda es susceptible de uno u otro tipo de propagación:
Repetidores: para aumentar la distancia útil de las microondas terrestres, el
repetidor radia la señal regenerada a la frecuencia original o a una nueva frecuencia.
Las microondas forman la base de los sistemas de telefonía.
Antenas: para la transmisión y recepción de las señales de radio se utilizan distintos
tipos de antenas: dipolos, parabólicas, de cornete.
Comunicación vía satélite: utiliza microondas de emisión directa y repetidores por
satélite.
Telefonía celular. Para conexiones entre dispositivos móviles. Divide cada área en
zonas o células, que contienen una antena y una central controlada por una central
de conmutación. La telefonía celular usa modulación en frecuencia.
Microondas
En un sistema de microondas se usa el espacio aéreo como medio físico de
transmisión. La información se transmite en forma digital a través de ondas de radio
de muy corta longitud (unos pocos centímetros). Pueden direccionarse múltiples
canales a múltiples estaciones dentro de un enlace dado, o pueden establecer
enlaces punto a punto. Las estaciones consisten en una antena tipo plato y de
circuitos que interconectan la antena con la terminal del usuario.
Los sistemas de microondas terrestres han abierto una puerta a los problemas de
transmisión de datos, sin importar cuales sean, aunque sus aplicaciones no estén
restringidas a este campo solamente. Las microondas están definidas como un tipo
de onda electromagnética situada en el intervalo del milímetro al metro y cuya
propagación puede efectuarse por el interior de tubos metálicos. Es en si una onda
de corta longitud.

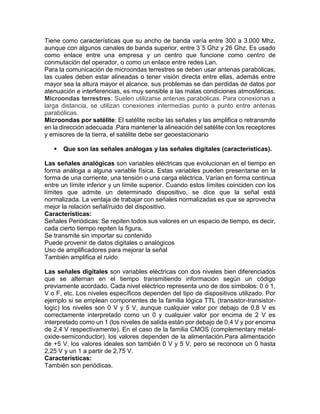

5. Tiene como características que su ancho de banda varía entre 300 a 3.000 Mhz,
aunque con algunos canales de banda superior, entre 3´5 Ghz y 26 Ghz. Es usado
como enlace entre una empresa y un centro que funcione como centro de
conmutación del operador, o como un enlace entre redes Lan.
Para la comunicación de microondas terrestres se deben usar antenas parabólicas,
las cuales deben estar alineadas o tener visión directa entre ellas, además entre
mayor sea la altura mayor el alcance, sus problemas se dan perdidas de datos por
atenuación e interferencias, es muy sensible a las malas condiciones atmosféricas.
Microondas terrestres: Suelen utilizarse antenas parabólicas. Para conexionas a
larga distancia, se utilizan conexiones intermedias punto a punto entre antenas
parabólicas.
Microondas por satélite: El satélite recibe las señales y las amplifica o retransmite
en la dirección adecuada .Para mantener la alineación del satélite con los receptores
y emisores de la tierra, el satélite debe ser geoestacionario
 Que son las señales análogas y las señales digitales (características).
Las señales analógicas son variables eléctricas que evolucionan en el tiempo en
forma análoga a alguna variable física. Estas variables pueden presentarse en la
forma de una corriente, una tensión o una carga eléctrica. Varían en forma continua
entre un límite inferior y un límite superior. Cuando estos límites coinciden con los
límites que admite un determinado dispositivo, se dice que la señal está
normalizada. La ventaja de trabajar con señales normalizadas es que se aprovecha
mejor la relación señal/ruido del dispositivo.
Características:
Señales Periódicas: Se repiten todos sus valores en un espacio de tiempo, es decir,
cada cierto tiempo repiten la figura.
Se transmite sin importar su contenido
Puede provenir de datos digitales o analógicos
Uso de amplificadores para mejorar la señal
También amplifica el ruido
Las señales digitales son variables eléctricas con dos niveles bien diferenciados
que se alternan en el tiempo transmitiendo información según un código
previamente acordado. Cada nivel eléctrico representa uno de dos símbolos: 0 ó 1,
V o F, etc. Los niveles específicos dependen del tipo de dispositivos utilizado. Por
ejemplo si se emplean componentes de la familia lógica TTL (transistor-transistor-
logic) los niveles son 0 V y 5 V, aunque cualquier valor por debajo de 0,8 V es
correctamente interpretado como un 0 y cualquier valor por encima de 2 V es
interpretado como un 1 (los niveles de salida están por debajo de 0,4 V y por encima
de 2,4 V respectivamente). En el caso de la familia CMOS (complementary metal-
oxide-semiconductor), los valores dependen de la alimentación.Para alimentación
de +5 V, los valores ideales son también 0 V y 5 V, pero se reconoce un 0 hasta
2,25 V y un 1 a partir de 2,75 V.
Características:
También son periódicas.

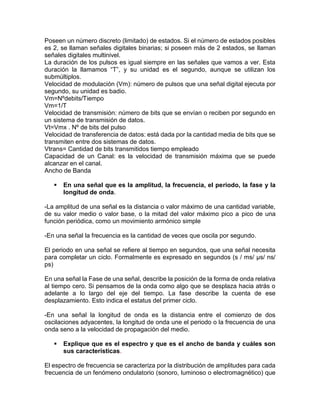

6. Poseen un número discreto (limitado) de estados. Si el número de estados posibles
es 2, se llaman señales digitales binarias; si poseen más de 2 estados, se llaman
señales digitales multinivel.
La duración de los pulsos es igual siempre en las señales que vamos a ver. Esta
duración la llamamos “T”, y su unidad es el segundo, aunque se utilizan los
submúltiplos.
Velocidad de modulación (Vm): número de pulsos que una señal digital ejecuta por
segundo, su unidad es badio.
Vm=Nºdebits/Tiempo
Vm=1/T
Velocidad de transmisión: número de bits que se envían o reciben por segundo en
un sistema de transmisión de datos.
Vt=Vmx . Nº de bits del pulso
Velocidad de transferencia de datos: está dada por la cantidad media de bits que se
transmiten entre dos sistemas de datos.
Vtrans= Cantidad de bits transmitidos tiempo empleado
Capacidad de un Canal: es la velocidad de transmisión máxima que se puede
alcanzar en el canal.
Ancho de Banda
 En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda.
-La amplitud de una señal es la distancia o valor máximo de una cantidad variable,
de su valor medio o valor base, o la mitad del valor máximo pico a pico de una
función periódica, como un movimiento armónico simple
-En una señal la frecuencia es la cantidad de veces que oscila por segundo.
El periodo en una señal se refiere al tiempo en segundos, que una señal necesita
para completar un ciclo. Formalmente es expresado en segundos (s / ms/ µs/ ns/
ps)
En una señal la Fase de una señal, describe la posición de la forma de onda relativa
al tiempo cero. Si pensamos de la onda como algo que se desplaza hacia atrás o
adelante a lo largo del eje del tiempo. La fase describe la cuenta de ese
desplazamiento. Esto indica el estatus del primer ciclo.
-En una señal la longitud de onda es la distancia entre el comienzo de dos
oscilaciones adyacentes, la longitud de onda une el periodo o la frecuencia de una
onda seno a la velocidad de propagación del medio.
 Explique que es el espectro y que es el ancho de banda y cuáles son
sus características.
El espectro de frecuencia se caracteriza por la distribución de amplitudes para cada
frecuencia de un fenómeno ondulatorio (sonoro, luminoso o electromagnético) que

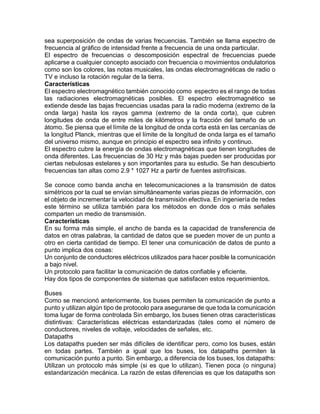

7. sea superposición de ondas de varias frecuencias. También se llama espectro de
frecuencia al gráfico de intensidad frente a frecuencia de una onda particular.
El espectro de frecuencias o descomposición espectral de frecuencias puede
aplicarse a cualquier concepto asociado con frecuencia o movimientos ondulatorios
como son los colores, las notas musicales, las ondas electromagnéticas de radio o
TV e incluso la rotación regular de la tierra.
Características
El espectro electromagnético también conocido como espectro es el rango de todas
las radiaciones electromagnéticas posibles. El espectro electromagnético se
extiende desde las bajas frecuencias usadas para la radio moderna (extremo de la
onda larga) hasta los rayos gamma (extremo de la onda corta), que cubren
longitudes de onda de entre miles de kilómetros y la fracción del tamaño de un
átomo. Se piensa que el límite de la longitud de onda corta está en las cercanías de
la longitud Planck, mientras que el límite de la longitud de onda larga es el tamaño
del universo mismo, aunque en principio el espectro sea infinito y continuo.
El espectro cubre la energía de ondas electromagnéticas que tienen longitudes de
onda diferentes. Las frecuencias de 30 Hz y más bajas pueden ser producidas por
ciertas nebulosas estelares y son importantes para su estudio. Se han descubierto
frecuencias tan altas como 2.9 * 1027 Hz a partir de fuentes astrofísicas.
Se conoce como banda ancha en telecomunicaciones a la transmisión de datos
simétricos por la cual se envían simultáneamente varias piezas de información, con
el objeto de incrementar la velocidad de transmisión efectiva. En ingeniería de redes
este término se utiliza también para los métodos en donde dos o más señales
comparten un medio de transmisión.
Características
En su forma más simple, el ancho de banda es la capacidad de transferencia de
datos en otras palabras, la cantidad de datos que se pueden mover de un punto a
otro en cierta cantidad de tiempo. El tener una comunicación de datos de punto a
punto implica dos cosas:
Un conjunto de conductores eléctricos utilizados para hacer posible la comunicación
a bajo nivel.
Un protocolo para facilitar la comunicación de datos confiable y eficiente.
Hay dos tipos de componentes de sistemas que satisfacen estos requerimientos.
Buses
Como se mencionó anteriormente, los buses permiten la comunicación de punto a
punto y utilizan algún tipo de protocolo para asegurarse de que toda la comunicación
toma lugar de forma controlada Sin embargo, los buses tienen otras características
distintivas: Características eléctricas estandarizadas (tales como el número de
conductores, niveles de voltaje, velocidades de señales, etc.
Datapaths
Los datapaths pueden ser más difíciles de identificar pero, como los buses, están
en todas partes. También a igual que los buses, los datapaths permiten la
comunicación punto a punto. Sin embargo, a diferencia de los buses, los datapaths:
Utilizan un protocolo más simple (si es que lo utilizan). Tienen poca (o ninguna)
estandarización mecánica. La razón de estas diferencias es que los datapaths son

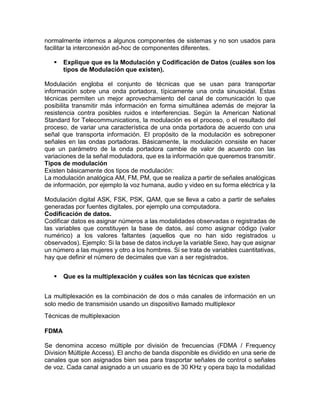

8. normalmente internos a algunos componentes de sistemas y no son usados para
facilitar la interconexión ad-hoc de componentes diferentes.
 Explique que es la Modulación y Codificación de Datos (cuáles son los
tipos de Modulación que existen).
Modulación engloba el conjunto de técnicas que se usan para transportar
información sobre una onda portadora, típicamente una onda sinusoidal. Estas
técnicas permiten un mejor aprovechamiento del canal de comunicación lo que
posibilita transmitir más información en forma simultánea además de mejorar la
resistencia contra posibles ruidos e interferencias. Según la American National
Standard for Telecommunications, la modulación es el proceso, o el resultado del
proceso, de variar una característica de una onda portadora de acuerdo con una
señal que transporta información. El propósito de la modulación es sobreponer
señales en las ondas portadoras. Básicamente, la modulación consiste en hacer
que un parámetro de la onda portadora cambie de valor de acuerdo con las
variaciones de la señal moduladora, que es la información que queremos transmitir.
Tipos de modulación
Existen básicamente dos tipos de modulación:
La modulación analógica AM, FM, PM, que se realiza a partir de señales analógicas
de información, por ejemplo la voz humana, audio y video en su forma eléctrica y la
Modulación digital ASK, FSK, PSK, QAM, que se lleva a cabo a partir de señales
generadas por fuentes digitales, por ejemplo una computadora.
Codificación de datos.
Codificar datos es asignar números a las modalidades observadas o registradas de
las variables que constituyen la base de datos, así como asignar código (valor
numérico) a los valores faltantes (aquellos que no han sido registrados u
observados). Ejemplo: Si la base de datos incluye la variable Sexo, hay que asignar
un número a las mujeres y otro a los hombres. Si se trata de variables cuantitativas,
hay que definir el número de decimales que van a ser registrados.
 Que es la multiplexación y cuáles son las técnicas que existen
La multiplexación es la combinación de dos o más canales de información en un
solo medio de transmisión usando un dispositivo llamado multiplexor
Técnicas de multiplexacion
FDMA
Se denomina acceso múltiple por división de frecuencias (FDMA / Frequency
Division Múltiple Access). El ancho de banda disponible es dividido en una serie de
canales que son asignados bien sea para trasportar señales de control o señales
de voz. Cada canal asignado a un usuario es de 30 KHz y opera bajo la modalidad

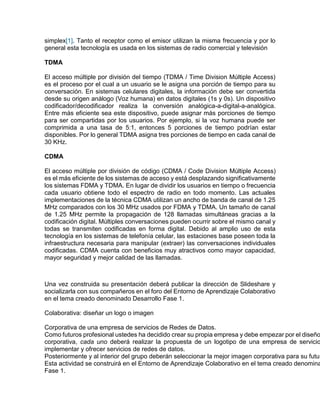

9. simplex[1]. Tanto el receptor como el emisor utilizan la misma frecuencia y por lo
general esta tecnología es usada en los sistemas de radio comercial y televisión
TDMA
El acceso múltiple por división del tiempo (TDMA / Time Division Múltiple Access)
es el proceso por el cual a un usuario se le asigna una porción de tiempo para su
conversación. En sistemas celulares digitales, la información debe ser convertida
desde su origen análogo (Voz humana) en datos digitales (1s y 0s). Un dispositivo
codificador/decodificador realiza la conversión analógica-a-digital-a-analógica.
Entre más eficiente sea este dispositivo, puede asignar más porciones de tiempo
para ser compartidas por los usuarios. Por ejemplo, si la voz humana puede ser
comprimida a una tasa de 5:1, entonces 5 porciones de tiempo podrían estar
disponibles. Por lo general TDMA asigna tres porciones de tiempo en cada canal de
30 KHz.
CDMA
El acceso múltiple por división de código (CDMA / Code Division Múltiple Access)
es el más eficiente de los sistemas de acceso y está desplazando significativamente
los sistemas FDMA y TDMA. En lugar de dividir los usuarios en tiempo o frecuencia
cada usuario obtiene todo el espectro de radio en todo momento. Las actuales
implementaciones de la técnica CDMA utilizan un ancho de banda de canal de 1.25
MHz comparados con los 30 MHz usados por FDMA y TDMA. Un tamaño de canal
de 1.25 MHz permite la propagación de 128 llamadas simultáneas gracias a la
codificación digital. Múltiples conversaciones pueden ocurrir sobre el mismo canal y
todas se transmiten codificadas en forma digital. Debido al amplio uso de esta
tecnología en los sistemas de telefonía celular, las estaciones base poseen toda la
infraestructura necesaria para manipular (extraer) las conversaciones individuales
codificadas. CDMA cuenta con beneficios muy atractivos como mayor capacidad,
mayor seguridad y mejor calidad de las llamadas.
Una vez construida su presentación deberá publicar la dirección de Slideshare y
socializarla con sus compañeros en el foro del Entorno de Aprendizaje Colaborativo
en el tema creado denominado Desarrollo Fase 1.
Colaborativa: diseñar un logo o imagen
Corporativa de una empresa de servicios de Redes de Datos.
Como futuros profesional ustedes ha decidido crear su propia empresa y debe empezar por el diseño
corporativa, cada uno deberá realizar la propuesta de un logotipo de una empresa de servicio
implementar y ofrecer servicios de redes de datos.
Posteriormente y al interior del grupo deberán seleccionar la mejor imagen corporativa para su futur
Esta actividad se construirá en el Entorno de Aprendizaje Colaborativo en el tema creado denomina
Fase 1.

10. REFERENCIAS BIBLIOGRAFICAS
http://socializandoredes.blogspot.com/2012/11/medios-de-transmision-de-
datos.html
http://html.rincondelvago.com/senalizacion.html
http://www.fceia.unr.edu.ar/enica3/da-ad.pdf
http://datateca.unad.edu.co/contenidos/208017/ContLin2/leccin_13_tcnicas_de_m
ultiplexacin.html
http://modul.galeon.com/aficiones1359485.html
http://es.slideshare.net/venturaluyo/sesion-2-seales-analgica-y-digital
http://es.slideshare.net/TatianaValencia/ancho-de-banda-10073917
http://campus13.unad.edu.co/campus13_20151/course/view.php?id=98#
