2. T R A N S F O R M A D O R E S D E M E D I D A . L O S I N S T R U M E N T O S D E
M E D I D A S E L É C T R I C A S M O D E R N O S S E P R O D U C E N P A R A
C O R R I E N T E S N O M A Y O R E S D E A L G U N A S D E C E N A S Y C E N T E N A S
D E A M P E R E S Y T E N S I O N E S D E L O R D E N D E C I E N T O S D E V O L T .
L A A I S L A C I Ó N D E L A M A Y O R Í A D E L O S I N S T R U M E N T O S D E
M E D I D A E L É C T R I C A S S E C A L C U L A N P A R A T E N S I O N E S D E
V A R I O S D E M I L E S D E V O L T . M I E N T R A S T A N T O , C O N E L A C T U A L
N I V E L T É C N I C O E S N E C E S A R I O M E D I R C O R R I E N T E S A L T E R N A S
D E L O R D E N D E M I L E S Y D E C E N A S D E M I L E S D E A M P E R E S ,
T E N S I O N E S D E C I E N T O S D E M I L E S D E V O L T Y P O T E N C I A S Q U E
A L C A N Z A N V A L O R E S D E 5 0 0 M V A Y M Á S .
P A R A M E D I R G R A N D E S V A L O R E S D E M A G N I T U D E S
E L É C T R I C A S M E D I A N T E L O S H A B I T U A L E S I N S T R U M E N T O S D E
C O R R I E N T E A L T E R N A E S N E C E S A R I O A M P L I A R S U S A L C A N C E S
Y G A R A N T I Z A R L A S E G U R I D A D D E L T R A B A J O C O N E S O S
A P A R A T O S . L A A M P L I A C I Ó N D E L O S A L C A N C E S E N C I R C U I T O S
D E C O R R I E N T E A L T E R N A Y L A G A R A N T Í A D E L A S E G U R I D A D D E
L A M E D I C I Ó N D E A L T A S T E N S I O N E S S E L O G R A C O N A Y U D A D E
L O S T R A N S F O R M A D O R E S D E M E D I D A .
introducción

3. Transformador
Se denomina transformador
a un dispositivo eléctrico
que permite aumentar o
disminuir la tensión en un
circuito eléctrico de
corriente alterna,
manteniendo la potencia. La
potencia que ingresa al
equipo, en el caso de un
transformador ideal (esto es,
sin pérdidas), es igual a la
que se obtiene a la salida.
Las máquinas reales
presentan un pequeño
porcentaje de pérdidas,
dependiendo de su diseño y
tamaño, entre otros factores

4. Representación esquemática del
transformador.
Al aplicar una fuerza
electromotriz en el
devanado primario o
inductor, producida esta
por la corriente eléctrica
que lo atraviesa, se
produce la inducción de
un flujo magnético en el
núcleo de hierro. Según la
ley de Faraday, si dicho
flujo magnético es
variable, aparece una
fuerza electromotriz en el
devanado secundario o
inducido. De este modo, el
circuito eléctrico primario
y el circuito eléctrico
secundario quedan
acoplados mediante un
campo magnético.
Principio de
funcionamiento

5. Transformadores de medida
 Concepto: traducen las intensidades y tensiones de
las líneas de A.T (alta tensión). a valores medibles
por contadores y protecciones.
 Definición: transformadores destinados a alimentar
instrumentos de medida, contadores, relés y otros
aparatos análogos
Nota: el termino “transformador de medida” incluye
tanto los transformadores de intensidad como los
transformadores de tensión.

6. Transformadores de medida
términos definición
Autotransformador de medida se usan normalmente para conectar dos
sistemas de transmisión de tensiones
diferentes, frecuentemente con un
devanado terciario en triángulo. De
manera parecida, los
autotransformadores son adecuados
como transformadores elevadores de
centrales cuando sé desea alimentar dos
sistemas de transporte diferentes
Transformador combinado Transformador de medida formado por
un transformador de intensidad
tensión en la misma cubierta

7. Destino y principio de funcionamiento
 Según la estructura y principio de funcionamiento,
los transformadores de medidas son semejantes a los
habituales transformadores de potencia, sin
embargo, se diferencian de estos últimos por el
régimen de trabajo, forma constructiva, potencia y
dimensiones.
 La parte fundamental del transformador de medida
es el núcleo, compuesto de chapas delgadas (0.35
mm) de acero electrotécnico de alta calidad o bien de
otras aleaciones especiales, sobre el que se colocan
dos devanados aislados uno del otro.

8. Transformadores de intensidad
 Los transformadores de corriente se utilizan
para tomar muestras de corriente de la línea y
reducirla a un nivel seguro y medible, para las
gamas normalizadas de instrumentos,
aparatos de medida, u otros dispositivos de
medida y control.
 Los valores nominales de los transformadores
de corriente se definen como relaciones de
corriente primaria a corriente secundaria.
Unas relaciones típicas de un transformador
de corriente podrían ser 600 / 5, 800 / 5,
1000 / 5. Los valores nominales de los
transformadores de corriente son de 5 A y 1 A.
 El primario de estos transformadores se
conecta en serie con la carga, y la carga de este
transformador esta constituida solamente por
la impedancia del circuito que se conecta a él.

9. Tipos de construcción:
Los tipos de transformadores de corriente son:
Tipo primario devanado: Consta de dos devanados primarios y
secundarios totalmente aislados y montados permanentemente sobre
el circuito magnético
Tipo barra: Es similar al tipo primario devanado, excepto en que el
primario es un solo conductor recto de tipo barra.
Tipo toroidal(ventana): Tiene un devanado secundario totalmente
aislado y montado permanentemente sobre el circuito magnético y
una ventana a través de la cual puede hacerse pasar un conductor que
proporciona el devanado primario.
Tipo para bornes: Es un tipo especial toroidal proyectado para
colocarse en los bornes aislados de los aparatos, actuando el
conductor del borne como devanado primario.
Los transformadores de corriente se clasifican de acuerdo con el aislamiento
principal usado, como de tipo seco, rellenos de compuestos, moldeados o en baño
de líquido.

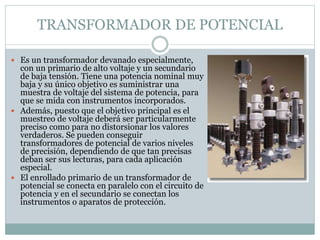

10. TRANSFORMADOR DE POTENCIAL
 Es un transformador devanado especialmente,
con un primario de alto voltaje y un secundario
de baja tensión. Tiene una potencia nominal muy
baja y su único objetivo es suministrar una
muestra de voltaje del sistema de potencia, para
que se mida con instrumentos incorporados.
 Además, puesto que el objetivo principal es el
muestreo de voltaje deberá ser particularmente
preciso como para no distorsionar los valores
verdaderos. Se pueden conseguir
transformadores de potencial de varios niveles
de precisión, dependiendo de que tan precisas
deban ser sus lecturas, para cada aplicación
especial.
 El enrollado primario de un transformador de
potencial se conecta en paralelo con el circuito de
potencia y en el secundario se conectan los
instrumentos o aparatos de protección.

11. TRANSFORMADOR DE POTENCIAL
 Estos transformadores se construyen para todas las
tensiones de circuitos normalizados. Normalmente
son de tipo seco o moldeado para tensiones
inferiores a 23 KV y en baño de líquido para
tensiones superiores.
