Transformadores
Integrantes de el equipo:
 ° MIGUEL ANGEL PALOS CERNA,
 ° MIGUEL RUIZ ESCOBEDO.
Modulo:
 Procesamiento De Información
Por medios digitales.
¿Qué es un transformador?
 Se denomina transformador a
un dispositivo eléctrico que
permite aumentar o disminuir
la tensión en un circuito eléctrico
de corriente alterna, manteniendo
la potencia. La potencia que
ingresa al equipo, en el caso de un
transformador ideal (esto es, sin
pérdidas), es igual a la que se
obtiene a la salida. Las máquinas
reales presentan un pequeño
porcentaje de pérdidas,
dependiendo de su diseño y
tamaño, entre otros factores.

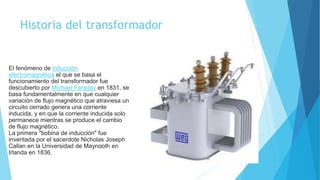

Historia del transformador
El fenómeno de inducción
electromagnética el que se basa el
funcionamiento del transformador fue
descubierto por Michael Faraday en 1831, se
basa fundamentalmente en que cualquier
variación de flujo magnético que atraviesa un
circuito cerrado genera una corriente
inducida, y en que la corriente inducida solo
permanece mientras se produce el cambio
de flujo magnético.
La primera "bobina de inducción" fue
inventada por el sacerdote Nicholas Joseph
Callan en la Universidad de Maynooth en
Irlanda en 1836.

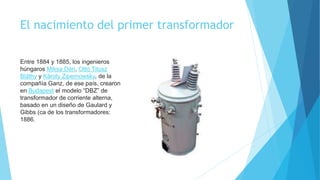

El nacimiento del primer transformador
Entre 1884 y 1885, los ingenieros
húngaros Miksa Déri, Ottó Titusz
Bláthy y Károly Zipernowsky, de la
compañía Ganz, de ese país, crearon
en Budapest el modelo “DBZ” de
transformador de corriente alterna,
basado en un diseño de Gaulard y
Gibbs (ca de los transformadores:
1886.
Principio del fundamento del
transformador
Al aplicar una fuerza electromotriz en el
devanado primario o inductor, producida
esta por la corriente eléctrica que lo
atraviesa, se produce la inducción de un
flujo magnético en el núcleo de hierro.
Según la ley de Faraday, si dicho flujo
magnético es variable, aparece una fuerza
electromotriz en el devanado secundario o
inducido. De este modo, el circuito eléctrico
primario y el circuito eléctrico secundario
quedan acoplados mediante un campo
magnético.

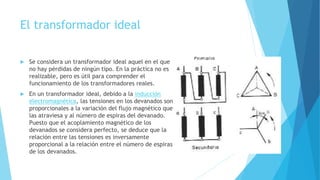

El transformador ideal
 Se considera un transformador ideal aquel en el que
no hay pérdidas de ningún tipo. En la práctica no es
realizable, pero es útil para comprender el
funcionamiento de los transformadores reales.
 En un transformador ideal, debido a la inducción
electromagnética, las tensiones en los devanados son
proporcionales a la variación del flujo magnético que
las atraviesa y al número de espiras del devanado.
Puesto que el acoplamiento magnético de los
devanados se considera perfecto, se deduce que la
relación entre las tensiones es inversamente
proporcional a la relación entre el número de espiras
de los devanados.
El transformador real
 La resistencia de los devanados, la histéresis
del núcleo y las corrientes parásitas producen
pérdidas de energía. Las pérdidas de energía
debidas a la resistencia eléctrica de los
arrollamientos se denominan pérdidas en el
cobre. Las pérdidas por el efecto de la
histéresis y por las corrientes parásitas se
denominan pérdidas en el hierro.
 Las pérdidas en el cobre dependen
cuadráticamente de la corriente de carga del
transformador, es decir, del cuadrado de la
intensidad de cada arrollamiento.

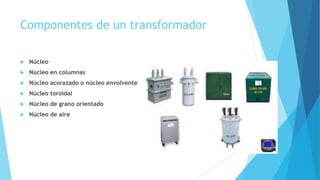

Componentes de un transformador
 Núcleo
 Núcleo en columnas
 Núcleo acorazado o núcleo envolvente
 Núcleo toroidal
 Núcleo de grano orientado
 Núcleo de aire

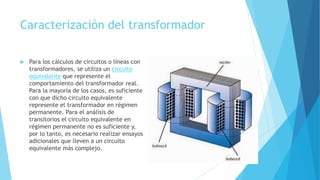

Caracterización del transformador
 Para los cálculos de circuitos o líneas con
transformadores, se utiliza un circuito
equivalente que represente el
comportamiento del transformador real.
Para la mayoría de los casos, es suficiente
con que dicho circuito equivalente
represente el transformador en régimen
permanente. Para el análisis de
transitorios el circuito equivalente en
régimen permanente no es suficiente y,
por lo tanto, es necesario realizar ensayos
adicionales que lleven a un circuito
equivalente más complejo.

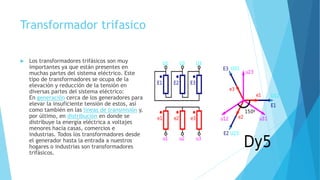

Transformador trifasico
 Los transformadores trifásicos son muy
importantes ya que están presentes en
muchas partes del sistema eléctrico. Este
tipo de transformadores se ocupa de la
elevación y reducción de la tensión en
diversas partes del sistema eléctrico:
En generación cerca de los generadores para
elevar la insuficiente tensión de estos, así
como también en las líneas de transmisión y,
por último, en distribución en donde se
distribuye la energía eléctrica a voltajes
menores hacia casas, comercios e
industrias. Todos los transformadores desde
el generador hasta la entrada a nuestros
hogares o industrias son transformadores
trifásicos.
Tipos de :
Transformadores
 Transformador elevador/reductor
de tensión
 Transformadores variables
 Transformador de aislamiento
 Transformador de alimentación
 Transformador de pulsos
 Transformador de línea o Flyback
Transformadores
 Transformador diferencial de
variación lineal
 Transformador con diodo dividido
 Transformador híbrido o bobina
híbrida
 Transformador electrónico
 Transformador de frecuencia
variable
 Transformadores de medida
 Transformador piezoeléctrico
Enlaces externos del transformador
• Wikimedia Commons alberga una galería multimedia
sobre Transformador.
• Wikilibros alberga un libro o manual
sobre Transformador.
• Wikcionario tiene definiciones y otra información
sobre transformador.
•Resumen de la teoría de los transformadores de potencia
de la Universidad de Cantabria (España).
•Medida de la resistencia de bobinados en
transformadores. Artículo didáctico.
•Símbolos de transformadores.
•Cómo calcular un transformador.

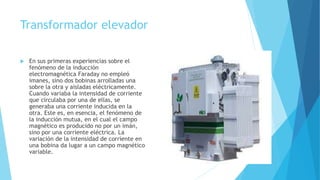

Transformador elevador
 En sus primeras experiencias sobre el
fenómeno de la inducción
electromagnética Faraday no empleó
imanes, sino dos bobinas arrolladas una
sobre la otra y aisladas eléctricamente.
Cuando variaba la intensidad de corriente
que circulaba por una de ellas, se
generaba una corriente inducida en la
otra. Este es, en esencia, el fenómeno de
la inducción mutua, en el cual el campo
magnético es producido no por un imán,
sino por una corriente eléctrica. La
variación de la intensidad de corriente en
una bobina da lugar a un campo magnético
variable.

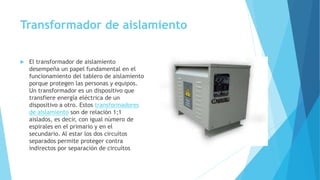

Transformador de aislamiento
 El transformador de aislamiento
desempeña un papel fundamental en el
funcionamiento del tablero de aislamiento
porque protegen las personas y equipos.
Un transformador es un dispositivo que
transfiere energía eléctrica de un
dispositivo a otro. Estos transformadores
de aislamiento son de relación 1;1
aislados, es decir, con igual nùmero de
espirales en el primario y en el
secundario. Al estar los dos circuìtos
separados permite proteger contra
indirectos por separaciòn de circuítos
Transformador de alimentación
 Existen muchos tipos de
transformadores, en este caso se
utilizará el transformador monofásico,
el cual está constituido por dos bobinas
separadas, montadas sobre un núcleo
hecho de chapas de hierro, estas
bobinas están eléctricamente aisladas;
a una de las bobinas se le conoce como
primario del transformador y a la otra
bobina como secundario del
transformador, cada bobina tiene un
número determinado de vueltas de hilo
de cobre.
Transformador de pulsos
 Un transformador de pulso es un
transformador mejorado que produce
pulsos eléctricos de gran velocidad y
amplitud constante. Suelen utilizarse en la
transmisión de información digital y en
transistores (especialmente con circuitos
conductores de compuerta).
Un buen transformador debe tener
aislamiento galvánico (baja inductancia de
dispersión que permita que el circuito
conductor primario funcione en otro
derivado eléctrico potencial de un circuito
conductor secundario) y capacitancia
Transformador de línea
 Un transformador de línea es un adaptador con
un conector XLR hembra en un extremo y un
conector macho de 1/4″ en el otro. Este
transformador convierte la señal de baja
impedancia de un micrófono a una de alta
impedancia para la conexión a un dispositivo
como JAM. En este proceso, el transformador
está proporcionando una ganancia adicional
para un nivel de señal óptimo.

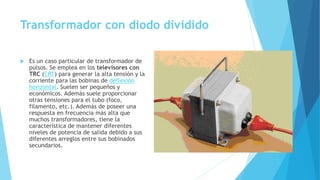

Transformador con diodo dividido
 Es un caso particular de transformador de
pulsos. Se emplea en los televisores con
TRC (CRT) para generar la alta tensión y la
corriente para las bobinas de deflexión
horizontal. Suelen ser pequeños y
económicos. Además suele proporcionar
otras tensiones para el tubo (foco,
filamento, etc.). Además de poseer una
respuesta en frecuencia más alta que
muchos transformadores, tiene la
característica de mantener diferentes
niveles de potencia de salida debido a sus
diferentes arreglos entre sus bobinados
secundarios.

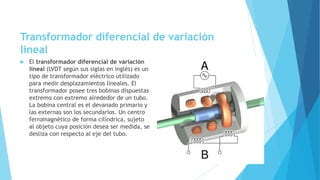

Transformador diferencial de variación
lineal
 El transformador diferencial de variación
lineal (LVDT según sus siglas en inglés) es un
tipo de transformador eléctrico utilizado
para medir desplazamientos lineales. El
transformador posee tres bobinas dispuestas
extremo con extremo alrededor de un tubo.
La bobina central es el devanado primario y
las externas son los secundarios. Un centro
ferromagnético de forma cilíndrica, sujeto
al objeto cuya posición desea ser medida, se
desliza con respecto al eje del tubo.

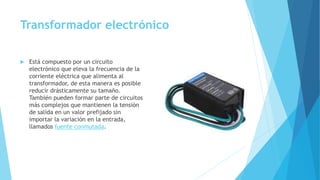

Transformador electrónico
 Está compuesto por un circuito
electrónico que eleva la frecuencia de la
corriente eléctrica que alimenta al
transformador, de esta manera es posible
reducir drásticamente su tamaño.
También pueden formar parte de circuitos
más complejos que mantienen la tensión
de salida en un valor prefijado sin
importar la variación en la entrada,
llamados fuente conmutada.
