El documento describe los pedestales trifásicos fabricados por Prolec GE para distribución subterránea de energía eléctrica. Estos transformadores ofrecen alta confiabilidad, seguridad y versatilidad para aplicaciones comerciales, industriales y residenciales. Proporcionan una solución compacta y segura para la distribución de energía.

1. Prolec GE manufactura los pedestales trifásicos para sistemas de distribución
subterránea, los cuales han demostrado un alto nivel de confiabilidad y
seguridad en el suministro de la energía eléctrica.
Cuando la distribución de energía se requiere, el Transformador tipo Pedestal
Trifásico GE puede reunir todas sus necesidades de distribución. Con un
acabado impecable en color verde olivo estilo moderno, de agradable
apariencia , el Transformador de Distribución Compad puede proporcionar
energía a cualquier aplicación de distribución, ofreciendo las ventajas de
seguridad y resistencia a la intemperie.
¿Por qué necesitaría yo un Transformador tipo Pedestal Trifásico GE?
APLICACIONES VENTAJAS ACCESORIOS
VALORES DE PLACA

2. APLICACIONES
El pedestal trifásico está diseñado para operar a la intemperie y estar
montado sobre una base típicamente de concreto. Tiene integrado un
gabinete a prueba de vandalismo, el cual contiene los accesorios y las
terminales de conexión.
Los transformadores del tipo pedestal trifásico Prolec GE se utilizan en
lugares donde la seguridad y apariencia son un factor decisivo, tales
como:
• Desarrollos comerciales.
• Desarrollos turísticos.
• Edificios de oficinas y/o residenciales.
• Hoteles.
• Hospitales.
• Parques eólicos.
• Pequeña y mediana industria bajo el
concepto de subestaciones compactas.
• Universidades.

3. VENTAJAS
• Requerimiento mínimo de espacio.
• Más seguro, ya que no presenta partes energizadas accesibles a personas,
por lo que puede instalarse en lugares públicos con acceso restringido.
• Constituye una subestación completa.
• Mantenimiento mínimo por contaminación.
• Autoprotegido.
• Facilidad de restablecimiento de servicio después de una falla en el
secundario (solo cuando lleva interruptor termomagnético).
• Desconexión de la alimentación en forma rápida y segura.
• Aspecto estético agradable.

4. ACCESORIOS
En la cubierta del tanque del transformador se encuentra un agujero de 13”x 17”
(o 15” x 25”). Este esta sellado con una junta de goma moldeada reutilizable,
hecha de nitrilo la cual se adhiere a las paredes del metal para prevenir
descompresión. Para tener acceso al tanque se debe quitar la cubierta falsa que
se enclavija mecánicamente. La puerta de baja tensión tiene un sistema de
seguridad adicional la cual no se acciona hasta que el perno se encuentre en la
posición adecuada

5. ACCESORIOS
CUBIERTA FALSA
Puede ser fácilmente removida quitando las
tuercas dentro del gabinete

6. ACCESORIOS
JUNTAS DE GOMA
Las juntas nitrilo reutilizable sellan los bujes
a la pared del tanque y a los terminales.

7. Copolímero de acrilonitrilo y butadieno,
resiste altísimas temperaturas dentro de un
intercambiador

8. ACCESORIOS
MANILLA DE SEGURIDAD
Manilla de seguridad de la puerta de bajo voltaje, no
puede engancharse hasta que el perno este en posición

9. PARTES DEL TRANSFORMADOR
Válvula de sobrepresión
Portafusibles de expulsión
tipo Bayoneta Provisión para llenado
Indicador de temperatura Indicador de nivel
de líquido aislante de líquido aislante
Boquillas de alta tensión Boquillas de baja
tensión
Seccionador Boquilla para neutro
común
Cambiador Conexión del neutro a
de derivaciones tierra
Barra para conexiones Placa de características
a tierra en alta tensión
Combinación de válvula
Base deslizable de drenaje y muestreo
con recubrimiento Placa para tierra
anticorrosivo

10. VALORES DE PLACA
POTENCIA ESTANDAR

11. VOLTAJES EN EL PRIMARIO CON SUS RESPECTIVOS NIVELES DE
AISLAMIENTOS

12. CONSTRUCCION DEL NUCLEO DEL
TRANSFORMADOR
A. Las bobinas se refuerzan con abrazadera axialmente,
superior e inferior, para evitar movimiento bajo
E condiciones de cortocircuito.
B. El papel aislante está cubierto por una capa de
pegamento que fija térmicamente durante el proceso
de curado al horno de la bobina.
F
C. Se acuna la base del transformador para reducir al
mínimo tensiones mecánicas.
D D A
D. La transición del bus de baja tensión se articula en la
estructura.
B
C E. Los plomos altos y de baja tensión son flexibles reducir
A al mínimo el daño que podría implicar de las fuerzas
debido a cortocircuitos.
F. La colocación dentro del tanque es asegurada
empernando en la parte superior las esquinas de la
cámara.
1 2 3 4 5
G G. La base cinco piernas es estándar en todos los
transformadores de COMPAD.

13. CONSTRUCCION DEL NUCLEO DEL
TRANSFORMADOR
Bobinas
Las bobinas son fabricadas con lámina de aluminio o cobre en baja tensión y con alambre de sección
redonda o rectangular con un recubrimiento aislante de resinas de Polivinil formal modificado, las
cuales les da un elevado punto de ruptura dieléctrica, así como una adecuada resistencia a la
exposición del líquido aislante del trasformador, tal que no se deterioren sus propiedades o contamine
el líquido aislante. Estos conductores son de clase térmica 120°C.
Materiales aislantes
En las bobinas es utilizado el papel tipo kraft de clase térmica 120°C con un recubrimiento de resina
termofraguante en forma de rombos por ambos lados que proporciona máxima resistencia mecánica y
dieléctrica.
En el conjunto núcleo-bobina se utiliza cartón prensado de origen celulósico, que proporciona el
aislamiento necesario entre los devanados y el núcleo.
También en utilizado el papel crepé, así como los tubos de crepé para aislar debidamente las puntas de
las bobinas que se conectan a las boquillas o al cambiador de derivaciones.

14. CONSTRUCCION DEL NUCLEO DEL
TRANSFORMADOR
Tanque y gabinete
El material utilizado en la fabricación de los tanques y gabinetes es placa de acero estructural código ASTM-A-36 de
primera calidad, el cual es preparado en máquina de corte, punzadoras, troqueladoras y dobladoras, los cuales son
unidos posteriormente en un proceso de soldadura MIG.
Adicional a lo anterior, generalmente es utilizado en el área de las boquillas de baja tensión, acero inoxidable según
código AISI-304, para servir como medio diamagnético al paso de corrientes superiores a los 1000 A.
PROLEC GE, cuenta con un sistema mecánico de preparación de superficie, utilizando el proceso de limpieza por
medio de balaceo de granalla angular, con el cual se obtiene el anclaje adecuado para la aplicación de los
recubrimientos anticorrosivos y de acabado, los cuales consisten en varias capas aplicadas por aspersión.
Liquido aislante
En los transformadores estándares de PROLEC GE es utilizado el aceite no inhibido de la destilación fraccionada del
petróleo crudo, específicamente preparado y refinado para el uso en equipo eléctrico con tensiones nominales de
hasta 400 KV de acuerdo a lo especificado en la norma NMX-J-123.
A solicitud del cliente, se puede utilizar aceite el tipo inhibido o líquidos aislantes sintéticos como el R-Temp,
Envirotemp o el Silicón, utilizados estos últimos, en transformadores cuyo servicio requiere de elevadas
temperaturas de inflamación para fines de seguridad de los equipos y las personas.

15. PROTECCIONES DEL TRANSFORMADOR
Trifásicos de 30 a 150 KVA.
Estos transformadores cuentan en cada una de las fases de alta tensión con una combinación de
Fusible Limitador de Corriente de Rango Parcial (interno) en serie con el Fusible de Expulsión de doble
elemento, tipo bayoneta, removible desde el exterior, debidamente coordinados entre sí. En baja
tensión, sólo para los casos en que sea requerido por el cliente, se instala un interruptor termo-
magnético sumergido en aceite, con manija de operación externa, La función del interruptor es abrir
el circuito de baja tensión y proteger al transformador contra fallas o sobrecargas severas en la carga
(secundario de el transformador).
Trifásicos de 300 y 500 KVA.
Estos transformadores cuentan en cada una de las fases de alta tensión con un fusible limitador de
corriente de rango completo, el cual va alojado en un portafusible y puede ser removido desde el
exterior.
Trifásicos de 225 a 3000 KVA.
Estos transformadores cuentan normalmente en cada una de las fases de alta tensión con un fusible
de aislamiento (interno) en serie con el fusible de expulsión tipo bayoneta removible desde el
exterior debidamente coordinados entre sí. A solicitud del cliente, también se puede utilizar el
Fusible Limitador de Corriente de Rango Completo y para transformadores de 225 a 500 KVA se
puede utilizar la combinación de Fusible Limitador de Corriente de Rango Parcial en serie con el de
expulsión.

16. PRUEBAS ELECTRICAS DE RUTINA AL TRANSFORMADOR
•Relación de transformación y polaridad.
•Resistencia óhmica de los devanados.
•Factor de potencia de los devanados.
•Resistencia de aislamiento de los devanados.
•Rigidez dieléctrica del aceite.
•Potencial aplicado.
•Potencial inducido.
•Pérdidas en vacío y corriente de excitación.
•Pérdidas en los devanados e impedancia.
•Operación del interruptor termomagnético (cuando aplica).

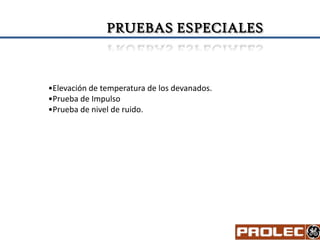

17. PRUEBAS ESPECIALES
•Elevación de temperatura de los devanados.
•Prueba de Impulso
•Prueba de nivel de ruido.

19. TERMINOS DE PAGO
OPCIONES:
A.- ANTICIPO DEL 100% QUE SE RECIBIRÁ CON LA ORDEN.
El recibo del pago debe sea actualizado antes de la fecha correcta de la
cotización.
B.- 100% CARTA DE CREDITO IRREVOCABLE Y CONFIRMADA POR UN
BANCO DE LOS E.E.U.U.
El aspirante debe pagar todos los costos. Es obligatorio recibir la carta de
crédito antes de la fecha correcta de la cotización. Para los casos
mencionados anteriormente la forma de pago es recibida para una
cotización que ha sido expirada. La cotización será actualizada y los precios
pueden cambiar. No procese ninguna orden si los pagos no son hechos
como se menciono anteriormente.

20. VALIDEZ DEL PRECIO: 30 DÍAS.
Términos del envío: f.O.B. Miami, la florida, los e.E.U.U., Con el transporte permitido a
cualquier punto de entrega dentro de los límites del continente de los estados
unidos, excepto alaska.
NOTA:
VALORES ELÉCTRICOS:
A menos que sea mencionado y especificado en la propuesta, los valores eléctricos
cotizados tales como: la impedancia, y la regulación son aproximadamente y están
sujetos a cualquier cambio durante el proceso de fabricación.

21. TIEMPOS DE ENTREGA
1.- DE 10 A 12 SEMANAS EN PUERTO DE MIAMI (FOB)
2.- DE 12 A 14 SEMANAS EN PUERTO DE VENEZUELA (CIF)

22. GRACIAS
