1. UNIVERSIDAD AUTÓNOMA “GABRIEL RENÉ MORENO”
FACULTAD DE CIENCIAS EXACTAS Y TECNOLOGIA
INGENIERÍA ELECTROMECÁNICA
Transmisor de ondas RF
Integrantes:
Jorge Eduardo Salvatierra G.
Kevin Rodny Suaznabar R.
Daniel Oswaldo Moruco T.
Materia: Sistemas de comunicación I – ELT 374
Fecha: 5 de abril de 2014

2. 1. Objetivo.
• Construir un circuito para verificar la transmisión, generación y recepción de las
ondas RF.
• Detectarlas en canales de TV del 2 al 13.
2. Dibujar el Diagrama a bloques del transmisor y explicar su funcionamiento
Funcionamiento del transmisor de RF:
• El circuito está alimentado por una fuente de 9Vcc.
• C1: Cumple la función de eliminar las tensiones pico de la fuente.
• Oscilador de Audio: Se encarga de generar señales de baja frecuencia audibles.
Está formado por:
Transistor: Q1 y Q2
Resistencia: R1, R2, R3 Y R4.
Capacitor: C2.
• C3: Elimina las tensiones continuas de la señal de audio ya que la tensión
continua en el audio produce ruido.

3. • Amplificador Modulador: Se encarga de modular y amplificar la señal. Está
compuesto por:
Transistor: Q3
Resistencias: R5, R6 Y R7.
Capacitores: C4 y C5.
• Oscilador de Radio Frecuencia: Aquí se generan las corrientes oscilantes. Las
corrientes oscilantes generan ondas de campo eléctrico y estos generan ondas de
campo magnético y estas a su vez generan ondas de campo eléctrico y de esta
forma se generan las ondas de RF que salen por la antena.

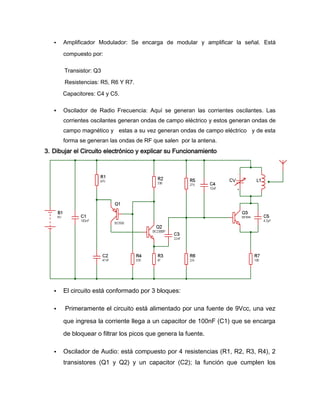

3. Dibujar el Circuito electrónico y explicar su Funcionamiento
• El circuito está conformado por 3 bloques:
• Primeramente el circuito está alimentado por una fuente de 9Vcc, una vez
que ingresa la corriente llega a un capacitor de 100nF (C1) que se encarga
de bloquear o filtrar los picos que genera la fuente.
• Oscilador de Audio: está compuesto por 4 resistencias (R1, R2, R3, R4), 2
transistores (Q1 y Q2) y un capacitor (C2); la función que cumplen los

4. transistores es generar una señal de baja frecuencia audible enviando esta
señal a un capacitor de 22nF (C3), este capacitor se encarga de eliminar la
tensión continua en el audio, porque produce ruido.
• El amplificador modulador está compuesto por: 3 resistencias (R5, R6, R7),
2 capacitores (C4, C5) y un transistor (Q3); el amplificador modulador es el
encargado de amplificar y modular las ondas provenientes del condensador
C3 y lo lleva a la base del transistor, el transistor Q3 que es parte del
amplificador modulador su colector y emisor tienen conexión con un
capacitor C5 de 4.7pf.
• Por último tenemos el oscilador de RF que está compuesto por: un
capacitor variable (Cv) y una bobina o inductor (L1), estos 2 generan
corrientes oscilantes rápidas o lentas, siempre y cuando cumplan con la
condición de que sus reactancias sean iguales.
4. Calcular el valor de Cv para los canales del 2 hasta el 11, concluyendo con un
cuadro explicativo

5. Para el Capacitor:
• Aplicamos la Frecuencia de 60MHz (frecuencia del canal 2) y obtenemos:
• Aplicamos la Frecuencia de 212MHz (frecuencia del canal 13) y obtenemos:
Canal f [MHz] L [μH] Cv [pF]
2 60 0,158 44,53
3 66 0,158 36,80
4 72 0,158 30,93
5 82 0,158 23,84
6 88 0,158 20,70
7 180 0,158 4,95
8 186 0,158 4,63
9 192 0,158 4,35
10 198 0,158 4,09
11 204 0,158 3,85
12 210 0,158 3,64

6. 5. ¿Dónde y en qué condiciones se generan las corrientes oscilantes?
Se generan en el Oscilador de RF. La condición para que existan corrientes
oscilantes es:
6. ¿Qué es una onda de R.F.?
Es una onda electromagnética generada por un circuito electrónico que
transporta información con una frecuencia, en un medio, a una velocidad y con
una potencia.
7. Para nuestro caso, cuales son los elementos que forman parte del sistema
de comunicación electrónico.
Son los siguientes:
a. Emisor: Circuito transmisor de R.F.
b. Medio: Espacio Libre.
c. Receptor: Aparato de TV y Radio FM.
8. ¿Qué tipo de información se está transmitiendo?
Se está transmitiendo información analógica.
9. Si recibimos en el aparato de televisión el canal 11, calcular el periodo en
ns.
La frecuencia de transmisión de canal 11 es de 204 MHz

7. 10. Describir (en forma documentada) la construcción completa del circuito hasta
su funcionamiento

12. 11. Calcular la Potencia de Transmisión en mW y el nivel de transmisión en
dBm.
• Potencia de Transmisión:
• Nivel de Transmisión:

13. 12. ¿A qué distancia en metros, entre el circuito y el aparato de televisión, se
ha podido captar la señal?
Se ha podido captar la señal a un metro entre el circuito y el aparato de
televisión
13. ¿Cómo se generan las ondas de RF en la antena?
Las corrientes oscilantes generan ondas de campo eléctrico y estos generan
ondas de campo magnético y estas a su vez generan ondas de campo
eléctrico y de esta forma se generan las ondas de RF que salen por la
antena.
14. ¿A qué velocidad se propagan las ondas RF de nuestro caso?
Se propagan a la velocidad de la luz:
15. Determinar la longitud de onda para cada canal
Canal f [MHz] λ [m]
2 60 0,50
3 66 0,45
4 72 0,42
5 82 0,37
6 88 0,34
7 180 0,17
8 186 0,16
9 192 0,16
10 198 0,15
11 204 0,15
12 210 0,14
16. Calcular la densidad de potencia que atraviesa el aparato de televisión

14. Canal f [MHz] λ [m] PR[mW] DP[mW/cm2]
2 60 0.5 0.8207 0.00051
3 66 0.45 0.6648 0.00665
4 72 0.42 0.5791 0.00579
5 82 0.37 0.4494 0.00449
6 88 0.34 0.3795 0.00379
7 180 0.17 0.0949 0.00095
8 186 0.16 0.0840 0.00084
9 192 0.16 0.0840 0.00084
10 198 0.15 0.0739 0.00074
11 204 0.15 0.0739 0.00074
12 210 0.14 0.0643 0.00064
17. Calcular el campo eléctrico y magnético cercano al aparato de televisión
Para el canal 2:

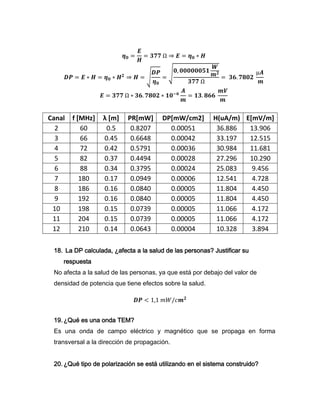

15. Canal f [MHz] λ [m] PR[mW] DP[mW/cm2] H(uA/m) E[mV/m]
2 60 0.5 0.8207 0.00051 36.886 13.906
3 66 0.45 0.6648 0.00042 33.197 12.515
4 72 0.42 0.5791 0.00036 30.984 11.681
5 82 0.37 0.4494 0.00028 27.296 10.290
6 88 0.34 0.3795 0.00024 25.083 9.456
7 180 0.17 0.0949 0.00006 12.541 4.728
8 186 0.16 0.0840 0.00005 11.804 4.450
9 192 0.16 0.0840 0.00005 11.804 4.450
10 198 0.15 0.0739 0.00005 11.066 4.172
11 204 0.15 0.0739 0.00005 11.066 4.172
12 210 0.14 0.0643 0.00004 10.328 3.894
18. La DP calculada, ¿afecta a la salud de las personas? Justificar su
respuesta
No afecta a la salud de las personas, ya que está por debajo del valor de
densidad de potencia que tiene efectos sobre la salud.
19. ¿Qué es una onda TEM?
Es una onda de campo eléctrico y magnético que se propaga en forma
transversal a la dirección de propagación.
20. ¿Qué tipo de polarización se está utilizando en el sistema construido?

16. Se está utilizando la polarización vertical como horizontal, ya que en la banda
VHF (30 – 300 MHz), se puede utilizar cualquiera de estas dos polarizaciones.
21. ¿En qué banda de frecuencia se está transmitiendo?
En la banda de muy alta frecuencia o VHF (30 - 300 MHz).
22. ¿Qué otras aplicaciones de transmisión se dan en la banda indicada en la
pregunta anterior y también en las bandas SHF y UHF?
 VHF
o Canales de televisión de 2 a 13
o Emisoras de radio FM
o Radio comunicación rural
 UHF
o Canales de televisión de 14 en adelante
o Radar
o Navegación aérea
o Telefonía celular
o Telefonía fija de Cotas
 SHF
o Comunicación por fibra óptica
o Comunicación satelital
o Internet
o Transmisión de datos
o Comunicación a distancia
o Enlaces
23. ¿Por dónde se propagan las ondas RF que salen del transmisor
construido?

17. Se propagan por el espacio libre (aire).
24. ¿Qué tipo de onda se propaga hasta llegar al aparato de televisión de
acuerdo con la dirección de propagación?
Se propaga una onda unidireccional.
25. Conclusión
Con la realización de este circuito transmisor sencillo, pudimos generar ondas
de radio frecuencia que causan interferencia en canales de TV del 2 al 13
(banda VHF), sin embargo, la poca precisión del Capacitor Variable no permite
transmitir las ondas en todas las frecuencias deseadas.
El alcance del circuito, es aproximadamente de 1 metro, debido a la poca
potencia del circuito.
