TRANSMISOR DE ONDAS RF
1.- Objetivo
Construir un circuito transmisor de ondas de radiofrecuencia para ilustrar su funcionamiento en
los canales 2 al 11 y percibir la interferencia que se producirá en dichos canales mediante la
antena receptora de una televisión.
2.- Dibujar el diagrama a bloques del transmisor y explicar la función de cada bloque.
C1 elimina las tensiones de tipo esporádico que puedan existir en la fuente de alimentación.
R1, R2, R3, C2, R4, Q1 y Q2 conforman el circuito oscilador de audio donde los transistores
trabajan en corte y saturación.
C3 elimina la tensión continua del audio para no introducir ruido al sistema.
Q3 simula un capacitor variable de tal forma que pueda modular, complementan C4, R5, R6, R7 y
C5 formando así un amplificador modulador FM.
Cv y L1 constituyen el circuito oscilador de RF, en esta parte aparecen las corrientes oscilantes y
se generan las ondas de RF.
3.- Dibujar el circuito electrónico del transmisor y explicar su funcionamiento

2
Tenemos el capacitor C1 el cual elimina las tensiones esporádicas que puedan generarse en la
fuente de alimentación, los componentes R1, C2, Q1, Q2, R2, R3 y R4 interactúan para conformar el
oscilador de audio el cual lleva la información que se quiere transmitir, esta señal pasa por el
capacitor C3 el cual se encarga de eliminar el ruido, C4, R5, R6, R7, C5 y Q3 conforman el
amplificador modulador FM, Cv, L1 y su antena conforman el circuito oscilador de RF donde se
genera el campo eléctrico que sale por la antena y se generan las ondas de RF que usamos para
transmitir dicha información.
4.- Calcular el valor del capacitor variable (Cv) para los canales 2 al 11, concluyendo
con un cuadro explicativo.
Las fórmulas que se utilizarán son las siguientes:
Donde f es la frecuencia
L inductancia de la bobina
C capacitancia del capacitor variable
n número de espiras (n=4)
S área que encierran las espiras
l longitud de la bobina (l=1cm)
d diámetro de la espira (d=1cm)
El valor del inductor es el mismo para todos los canales, reemplazando S en la fórmula de L
tenemos:
Para el canal 2
f=60MHz
Para el canal 3
f=66MHz
Para el canal 4
f=72MHz
Para el canal 5
f=82MHz

3
Para el canal 6
f=88MHz
Para el canal 7
f=180MHz
Para el canal 8
f=186MHz
Para el canal 9
f=192MHz
Para el canal 10
f=198MHz
Para el canal 11
f=204MHz
CUADRO RESUMEN
Canal f (MHz) L (uH) Cv (pF)
2 60
0.158
44.53
3 66 36.80
4 72 30.93
5 82 23.84
6 88 20.70
7 180 4.95
8 186 4.63
9 192 4.35
10 198 4.09
11 204 3.85
5.-¿Donde y en qué condición se generan las corrientes oscilantes?
Las corrientes oscilantes se generan en el circuito LC, donde existe un intercambio de energía
entre el inductor y el capacitor mediante carga y descarga, debido a estas corrientes aparece un
campo eléctrico que sale por la antena, la condición para que exista corriente oscilante es que las
reactancias capacitiva e inductiva sean iguales.

4
6.- ¿Qué es una onda de radiofrecuencia?
Es una onda electromagnética generada por un circuito electrónico que transporta información
con una determinada frecuencia, en un medio, a una velocidad y con una potencia.
7.- Para nuestro caso ¿Cuáles son los elementos que forman parte del sistema de
comunicación?
Los elementos son: TRANSMISOR, MEDIO Y RECEPTOR.
8.- ¿Qué tipo de información se está transmitiendo por el sistema construido?
Se está transmitiendo información de tipo ANALÓGICO.
9.- Calcular el periodo de la onda de radiofrecuencia si se recibe la señal en el canal 11
La frecuencia del canal 11 es 204MHz:
10.- Calcular la potencia de transmisión en vatios y en decibeles.

5
11.- ¿A qué distancia en metros, entre el circuito y el aparato de TV se puede captar la
señal?
A una distancia de 1 metro.

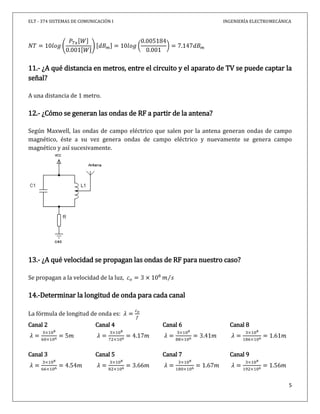

12.- ¿Cómo se generan las ondas de RF a partir de la antena?
Según Maxwell, las ondas de campo eléctrico que salen por la antena generan ondas de campo
magnético, éste a su vez genera ondas de campo eléctrico y nuevamente se genera campo
magnético y así sucesivamente.
13.- ¿A qué velocidad se propagan las ondas de RF para nuestro caso?
Se propagan a la velocidad de la luz,
14.-Determinar la longitud de onda para cada canal
La fórmula de longitud de onda es:
Canal 2
Canal 3
Canal 4
Canal 5
Canal 6
Canal 7
Canal 8
Canal 9

6
Canal 10 Canal 11
15.-Calcular la densidad de potencia que atraviesa el aparato de televisión.
16.- Calcular el campo eléctrico y el campo magnético cercano al aparato de TV.
, reemplazando en la ec. de la DP.
17.-¿La densidad de potencia calculada afecta a la salud de las personas? Justifique su
respuesta
La densidad de potencia calculada no es dañina para la salud ya que tiene un valor de
0.0006322 el cual es mucho menor que la densidad de potencia que si es dañina a partir
de en adelante.
18.- ¿Qué es una onda TEM?
Son ondas de campo eléctrico y magnético que se propagan en forma transversal a la dirección de
propagación
Transversal T
Campo Eléctrico E
Campo Magnético M

7
19.- ¿Qué tipo de polarización se está utilizando en el sistema construido?
Se utilizó polarización vertical, aunque como se trata de VHF podríamos colocar la antena en el
plano horizontal, la única condición es que ambas antenas estén en la misma posición ya sea
vertical u horizontal.
20.- ¿En qué banda de frecuencia se está transmitiendo?
Se está transmitiendo en Muy Alta Frecuencia (VHF) ya que las frecuencias se encuentran en el
rango 30-300MHz.
21.- ¿Qué otras aplicaciones de transmisión se dan en la banda indicada en la
pregunta anterior y también en las bandas SHF y UHF?
VHF (30-300MHz): TV canales de 2 al 13, emisoras de radio FM de 88 a 108MHz, radio
comunicación rural.
UHF (300-3000MHz): TV canales 14 en adelante, radar, navegación aérea, teléfonos celulares,
teléfono fijo de cotas.
SHF (3-30GHz): Comunicación por fibra óptica, comunicaciones satelitales, internet, transmisión
de datos, comunicación a distancia, enlaces.
22.- ¿Por dónde se propagan las ondas de RF que salen del transmisor construido?
Se propagan en el espacio libre siendo reflejadas en la estratosfera ya que se trata de VHF.
23.- ¿Qué tipo de onda se propaga hasta llegar al aparato de TV de acuerdo con la
dirección de propagación?
Son ondas celestes o de cielo.
24.- Conclusiones
Se logró construir el transmisor de ondas de RF y visualizar la interferencia que ocasiona al
acercarlo al aparato de TV en los respectivos canales, el voltaje en la salida es de 0.72 V.
25.- Referencias Bibliográficas
http://es.wikipedia.org/wiki/Anexo:Frecuencias_de_los_canales_de_televisi%C3%B3n

8
Texto base para Sistemas de Comunicación I. Ing. Saúl Severiche Toledo
