1. UNIVERSIDAD AUTÓNOMA
“GABRIEL RENÉ MORENO”
FACULTAD DE INGENIERÍA EN CIENCIAS DE LA
COMPUTACIÓN Y TELECOMUNICACIONES
INTEGRANTES: FAVIOLA YOSCELYN PEREZ ALARCON
MARÍA ESTHER RAMÍREZ VINAYA
LINETTE EVELYN ZEMA CADIMA
MATERIA: SISTEMAS DE COMUNICACIÓN 1
SIGLA: ELT-347
GRUPO: E1
DOCENTE: ING M.SC. SAÚL SEVERICHE TOLEDO
SANTA CRUZ 05/04/2014

2. 2) OBJETIVO
Realizar la construcción de un trasmisor de ondas de radio frecuencia y conocer
su funcionamiento.
Emitir ondas de RF en canales de televisión de 2 al 13.
Conocer el funcionamiento de los bloques del circuito transmisor de ondas de
radiofrecuencia.

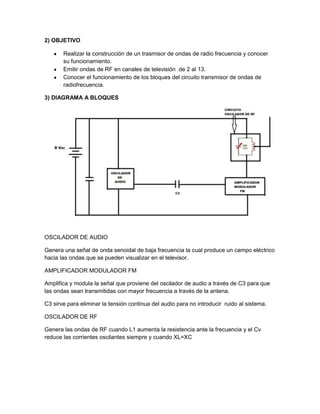

3) DIAGRAMA A BLOQUES
OSCILADOR DE AUDIO
Genera una señal de onda senoidal de baja frecuencia la cual produce un campo eléctrico
hacia las ondas que se pueden visualizar en el televisor.
AMPLIFICADOR MODULADOR FM
Amplifica y modula la señal que proviene del oscilador de audio a través de C3 para que
las ondas sean transmitidas con mayor frecuencia a través de la antena.
C3 sirve para eliminar la tensión continua del audio para no introducir ruido al sistema.
OSCILADOR DE RF
Genera las ondas de RF cuando L1 aumenta la resistencia ante la frecuencia y el Cv
reduce las corrientes oscilantes siempre y cuando XL=XC

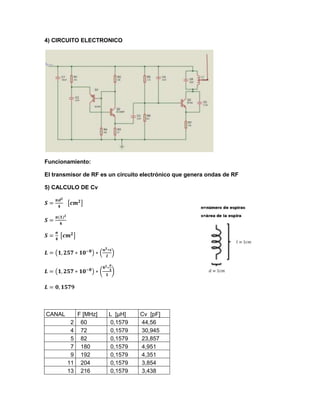

3. 4) CIRCUITO ELECTRONICO
Funcionamiento:
El transmisor de RF es un circuito electrónico que genera ondas de RF
5) CALCULO DE Cv
CANAL F [MHz] L [µH] Cv [pF]
2 60 0,1579 44,56
4 72 0,1579 30,945
5 82 0,1579 23,857
7 180 0,1579 4,951
9 192 0,1579 4,351
11 204 0,1579 3,854
13 216 0,1579 3,438

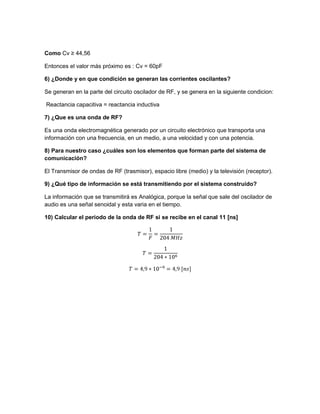

4. Como Cv ≥ 44,56
Entonces el valor más próximo es : Cv = 60pF
6) ¿Donde y en que condición se generan las corrientes oscilantes?
Se generan en la parte del circuito oscilador de RF, y se genera en la siguiente condicion:
Reactancia capacitiva = reactancia inductiva
7) ¿Que es una onda de RF?
Es una onda electromagnética generado por un circuito electrónico que transporta una
información con una frecuencia, en un medio, a una velocidad y con una potencia.
8) Para nuestro caso ¿cuáles son los elementos que forman parte del sistema de
comunicación?
El Transmisor de ondas de RF (trasmisor), espacio libre (medio) y la televisión (receptor).
9) ¿Qué tipo de información se está transmitiendo por el sistema construido?
La información que se transmitirá es Analógica, porque la señal que sale del oscilador de
audio es una señal senoidal y esta varia en el tiempo.
10) Calcular el periodo de la onda de RF si se recibe en el canal 11 [ns]

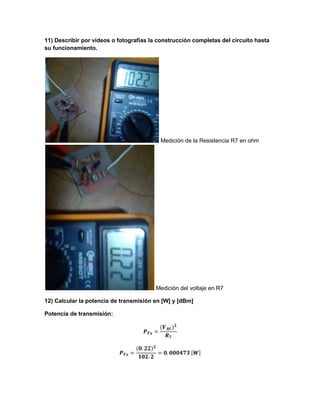

5. 11) Describir por videos o fotografías la construcción completas del circuito hasta
su funcionamiento.
Medición de la Resistencia R7 en ohm
Medición del voltaje en R7
12) Calcular la potencia de transmisión en [W] y [dBm]
Potencia de transmisión:

6. Nivel de potencia de transmisión:
13) Distancia [m] entre el circuito y el aparato de Televisión
1 metro.
14) ¿Cómo se genera la onda de RF a partir de la antena?
Son generadas del producto de ondas de campo eléctricas que generan ondas de campo
magnéticas que a su vez generan ondas de campo eléctricas y así sucesivamente y se
propaga en un medio determinado.
15) ¿A qué velocidad se propagan las ondas de RF para nuestro caso?
A la velocidad de la luz: [m/s]
16) Determinar la longitud de onda para cada canal
17) Calcular la densidad de potencia que atraviesa el aparato de televisión
La corriente que medimos que circula por la bobina es de 60.1 mA
Entonces remplazando en las formulas de campo magnético tenemos:
CANAL F [MHz] λ [m]
2 60 5
4 72 4.16666667
5 82 3.65853659
7 180 1.66666667
9 192 1.5625
11 204 1.47058824
13 216 1.38888889

7. ( )x( )
18) Calcular el campo eléctrico y el campo magnético cercano al aparato de
televisión
La corriente que medimos que circula por la bobina es de 60.1 mA
Entonces remplazando en las formulas de campo magnético tenemos:
Donde
- E: campo magnético
- : es la permeabilidad del aire
- I: corriente por el cable
- : Pi = 3.1416
- d: distancia desde el cable
- N: numero de espiras circulares

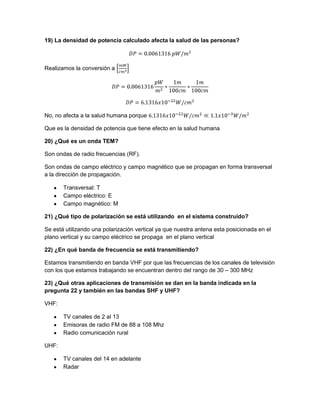

8. 19) La densidad de potencia calculado afecta la salud de las personas?
Realizamos la conversión a
No, no afecta a la salud humana porque
Que es la densidad de potencia que tiene efecto en la salud humana
20) ¿Qué es un onda TEM?
Son ondas de radio frecuencias (RF).
Son ondas de campo eléctrico y campo magnético que se propagan en forma transversal
a la dirección de propagación.
Transversal: T
Campo eléctrico: E
Campo magnético: M
21) ¿Qué tipo de polarización se está utilizando en el sistema construido?
Se está utilizando una polarización vertical ya que nuestra antena esta posicionada en el
plano vertical y su campo eléctrico se propaga en el plano vertical
22) ¿En qué banda de frecuencia se está transmitiendo?
Estamos transmitiendo en banda VHF por que las frecuencias de los canales de televisión
con los que estamos trabajando se encuentran dentro del rango de 30 – 300 MHz
23) ¿Qué otras aplicaciones de transmisión se dan en la banda indicada en la
pregunta 22 y también en las bandas SHF y UHF?
VHF:
TV canales de 2 al 13
Emisoras de radio FM de 88 a 108 Mhz
Radio comunicación rural
UHF:
TV canales del 14 en adelante
Radar

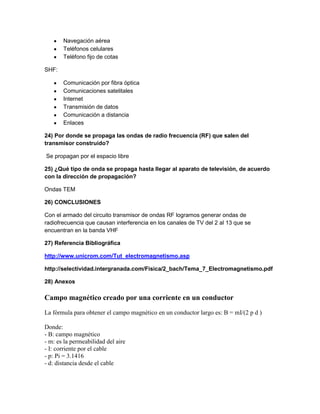

9. Navegación aérea
Teléfonos celulares
Teléfono fijo de cotas
SHF:
Comunicación por fibra óptica
Comunicaciones satelitales
Internet
Transmisión de datos
Comunicación a distancia
Enlaces
24) Por donde se propaga las ondas de radio frecuencia (RF) que salen del
transmisor construido?
Se propagan por el espacio libre
25) ¿Qué tipo de onda se propaga hasta llegar al aparato de televisión, de acuerdo
con la dirección de propagación?
Ondas TEM
26) CONCLUSIONES
Con el armado del circuito transmisor de ondas RF logramos generar ondas de
radiofrecuencia que causan interferencia en los canales de TV del 2 al 13 que se
encuentran en la banda VHF
27) Referencia Bibliográfica
http://www.unicrom.com/Tut_electromagnetismo.asp
http://selectividad.intergranada.com/Fisica/2_bach/Tema_7_Electromagnetismo.pdf
28) Anexos
Campo magnético creado por una corriente en un conductor
La fórmula para obtener el campo magnético en un conductor largo es: B = mI/(2 p d )
Donde:
- B: campo magnético
- m: es la permeabilidad del aire
- I: corriente por el cable
- p: Pi = 3.1416
- d: distancia desde el cable

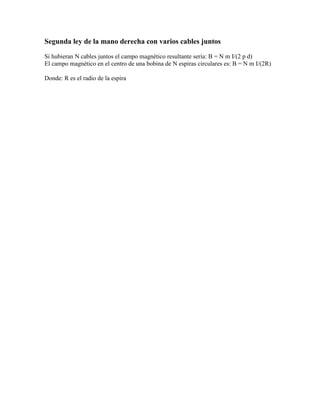

10. Segunda ley de la mano derecha con varios cables juntos
Si hubieran N cables juntos el campo magnético resultante sería: B = N m I/(2 p d)
El campo magnético en el centro de una bobina de N espiras circulares es: B = N m I/(2R)
Donde: R es el radio de la espira
