1. TRANSMISOR DE ONDAS DE RF
Integrantes:
- Dardo Parra Salazar 210021071
- Victor Manuel Escobar Rios 210030585

2. 1. Objetivos del Trabajo
• Construir un circuito para verificar la transmisión,
generación y recepción de las ondas RF.
• Detectarlas en un radio FM y canales de TV del 2 al 13.

3. 2. Dibujar el Diagrama de Bloques y
Explicar su funcionamiento

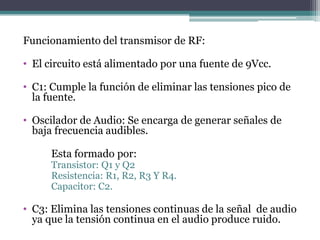

4. Funcionamiento del transmisor de RF:
• El circuito está alimentado por una fuente de 9Vcc.
• C1: Cumple la función de eliminar las tensiones pico de
la fuente.
• Oscilador de Audio: Se encarga de generar señales de
baja frecuencia audibles.
Esta formado por:
Transistor: Q1 y Q2
Resistencia: R1, R2, R3 Y R4.
Capacitor: C2.
• C3: Elimina las tensiones continuas de la señal de audio
ya que la tensión continua en el audio produce ruido.

5. • Amplificador Modulador: Se encarga de modular y
amplificar la señal.
Esta compuesto por:
- Transistor: Q3
- Resistencias: R5, R6 Y R7.
- Capacitores: C4 y C5.
• Oscilador de Radio Frecuencia: Aquí se generan las
corrientes oscilantes. Las corrientes
oscilantes generan ondas de campo eléctrico
y estos generan ondas de campo magnético y
estas a su vez generan ondas de campo eléctrico
y de esta forma se generan las ondas de RF que salen
por la antena.

6. 3. Dibujar el Circuito Completo y
Explicar su Funcionamiento

7. • El circuito está conformado por 3 bloques:
• Primeramente el circuito está alimentado por una fuente
de 9Vcc, una vez que ingresa la corriente llega a un
capacitor de 100nF (C1) que se encarga de bloquear o
filtrar los picos que genera la fuente.
• Oscilador de Audio: está compuesto por 4 resistencias
(R1, R2, R3, R4), 2 transistores (Q1 y Q2) y un capacitor
(C2); la función que cumplen los transistores es generar
una señal de baja frecuencia audible enviando esta señal
a un capacitor de 22nF (C3), este capacitor se encarga de
eliminar la tensión continua en el audio, porque produce
ruido.

8. • El amplificador modulador está compuesto por: 3
resistencias (R5, R6, R7), 2 capacitores (C4, C5) y un
transistor (Q3); el amplificador modulador es el
encargado de amplificar y modular las ondas provenientes
del condensador C3 y lo lleva a la base del transistor, el
transistor Q3 que es parte del amplificador modulador su
colector y emisor tienen conexión con un capacitor C5 de
4.7pf.
• Por último tenemos el oscilador de RF que está
compuesto por: un capacitor variable (Cv) y una bobina o
inductor (L1), estos 2 generan corrientes oscilantes
rápidas o lentas, siempre y cuando cumplan con la
condición: Reactancia Capacitiva = Reactancia Inductiva.

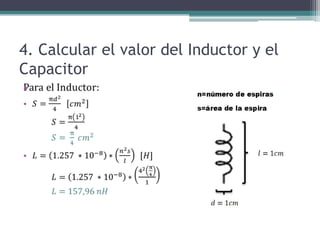

9. 4. Calcular el valor del Inductor y el
Capacitor
•

10. •

11. •

12. 5. ¿Dónde y en qué condiciones se
generan las corrientes oscilantes?
•

13. 6. ¿Qué es una onda de R.F.?
• Es una onda electromagnética generada
por un circuito electrónico que transporta
información con una frecuencia, en un
medio, a una velocidad y con una
potencia.

14. 7. Para nuestro caso, cuales son los elementos
que forman parte del sistema de comunicación
electrónico.
• Son los siguientes:
 Emisor: Circuito transmisor de R.F.
 Medio: Espacio Libre
 Receptor: Aparato de TV y Radio FM

15. 8. ¿Qué tipo de información se esta
transmitiendo?
• Se transmite información analógica.

16. 9. Si recibimos en el aparato de televisión
el canal once, calcular el periodo en ns.
•

17. 10.Medir la tensión AC en R7 y calcular
la Potencia de Transmisión en mW y el
nivel de transmisión en dBm.
•

18. 11. ¿Qué quiere decir el valor 0,001 en
la fórmula del nivel de transmisión?
•

19. 12. Conclusión
• Con la realización de este circuito transmisor
sencillo, pudimos generar ondas de radio
frecuencia que causan interferencia en canales
de TV del 2 al 13 (banda VHF), sin embargo, la
poca precisión del Capacitor Variable no
permite transmitir las ondas en todas las
frecuencias deseadas.
• El alcance del circuito, es aproximadamente de
2 metros, debido a la poca potencia del circuito.

20. 13. Señalar la frecuencia y la banda de
transmisión para los siguientes casos:
• 1) Las 3 emisoras de la radio Santa Cruz.
• 2) El canal 9.
• 3) Los teléfonos de VIVA.
• 4) La comunicación satelital en la banda C.
• 5) El canal PAT.
• 6) Los Radio Aficionados.
• 7) Radio América.
• 8) Radio Móvil Totaí.

21. Casos Frecuencia Banda
1. Radio Santa Cruz AM 970 KHz MF
2. Radio Santa Cruz FM 92,1 MHz VHF
3. Radio Santa Cruz Onda
Corta
6135KHz HF
4.El canal 9 192 MHz VHF
5. Los telf. De VIVA 1900MHz UHF
6. La Comunicación Satelital
en la banda C
Bajada: 3,7-4,2 GHz
Subida: 5,9-6,4 GHz
SHF
7. El canal PAT 639 MHz UHF
8. Los radio aficionados 3-30 MHz HF
9. Radio América 103,6 MHz VHF
10 Radio Móvil Totaí 162,180-162,270 MHz VHF

22. Construcción del Circuito:
• Lo primero fue el diseño en Proteus.

23. • Utilizamos el método de transferencia de
circuito impreso.

25. • Planchamos para transferir el toner a la placa.

26. • Remojamos y removemos el papel de la placa.

27. • Preparamos la placa para introducirla al
perclorato ferroso. (Ácido)

28. • Introducimos la placa al ácido.

29. • Dejamos reposar durante un momento y la
retiramos.

30. • Perforamos la placa.

31. • Colocamos los componentes para proceder con
la soldadura.

32. • Realizamos la soldadura.

33. • Resultado Final:
