1. Construcción de un
cable UTP
POR: ROBERTO LÓPEZ JUÁREZ

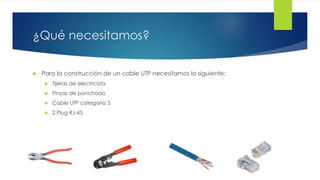

2. ¿Qué necesitamos?
 Para la construcción de un cable UTP necesitamos lo siguiente:
 Tijeras de electricista
 Pinzas de ponchado
 Cable UTP categoría 5
 2 Plug RJ-45

3. Paso 1
 Con la punta de las tijeras mordemos el recubrimiento del cable a unos 5
o 6 cm del extremo del cable, hasta que este quede debilitado y así,
cuando tiremos de el se desprenda fácilmente.

4. Paso 2
 Desenrollamos los cables y los colocamos en un orden de conexión
normal como se muestra a continuación
1.-Blanco con línea naranja
2.-Naranja
3.-Blanco con línea verde
4.-Azul
5.-Blanco con línea azul
6.-Verde
7.-Blanco con línea Café
8.-Cafe

5. Paso 3
 En el orden que están los cables, los sujeto con algo para que no se
desacomoden y verificamos la distancia que tienen los carriles del Plug
(por lo general unos 12 mm), para así cortar los cables dejando un
margen de error de 1 o 2 mm.

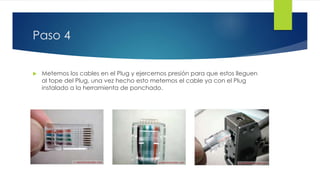

6. Paso 4
 Metemos los cables en el Plug y ejercemos presión para que estos lleguen
al tope del Plug, una vez hecho esto metemos el cable ya con el Plug
instalado a la herramienta de ponchado.

7. Paso 5
 Ejercemos presión sobre el cable para que así el Plug se quede adherido
a este, después comprobamos que los cables lleguen al tope y que el
recubrimiento del cable este bien sostenido por la uña de plástico
transparente

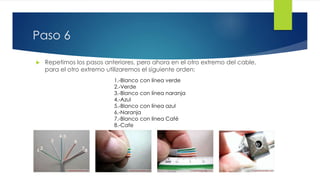

8. Paso 6
 Repetimos los pasos anteriores, pero ahora en el otro extremo del cable,
para el otro extremo utilizaremos el siguiente orden:
1.-Blanco con línea verde
2.-Verde
3.-Blanco con línea naranja
4.-Azul
5.-Blanco con línea azul
6.-Naranja
7.-Blanco con línea Café
8.-Cafe

9.  Finalmente así es como deben de quedar los extremos de los cables:

10. Paso 7
 Para finalizar probaremos nuestro cable con un multímetro, en este caso
arrojara un valor de 0.5 Ω pero esto dependerá de la longitud del cable.
Lo probaremos en el siguiente orden:
• 1 con 3
• 2 con 6
• 3 con 1
• 4 con 4
• 5 con 5
• 6 con 2
• 7 con 7
• 8 con 8
