El chipset está compuesto por el Northbridge y el Southbridge. El Northbridge controla la memoria RAM, puertos gráficos y comunicación con el procesador, mientras que el Southbridge controla dispositivos de E/S como puertos PCI, USB y almacenamiento. Las interrupciones permiten a los dispositivos comunicarse con el procesador para transferir información de manera eficiente.

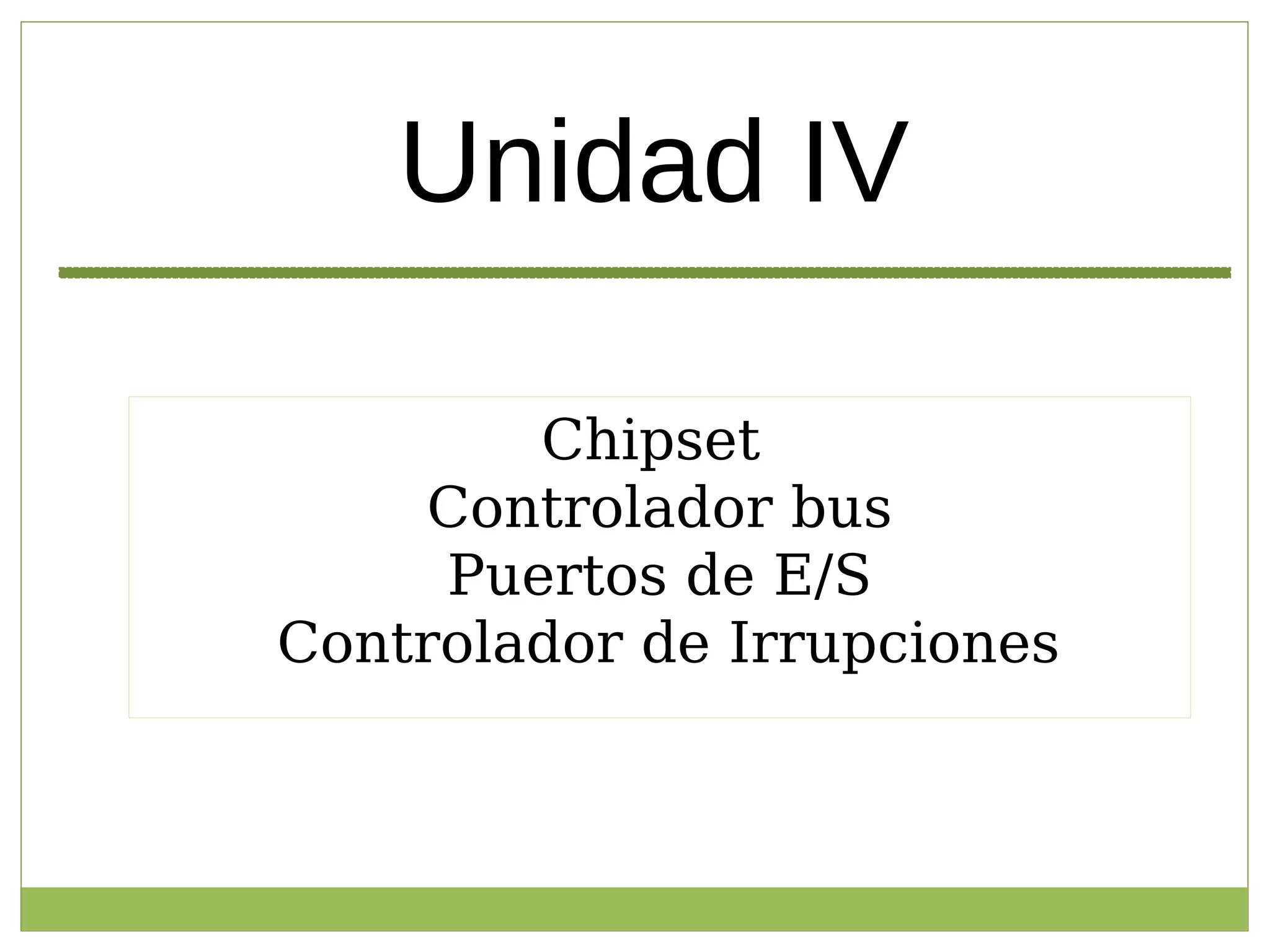

1. Chipset
Controlador bus
Puertos de E/S
Controlador de Irrupciones
Unidad IV

2. INTRODUCCION
Se dará a conocer el concepto de chipset así
como sus componentes y funciones que tiene
en una placa base .
Controlador del bus
Controlador de E/S
Que es una interrupción y como se genera

3. CHIPSET
conjunto de microprocesadores diseñados para
funcionar como si fueran una única unidad
desempeñando una o varias funciones.
conjunto de microprocesadores diseñados para
funcionar como si fueran una única unidad
desempeñando una o varias funciones.
Se encarga de controlar algunas funciones concretas del ordenador, como
la forma en que interacciona el microprocesador con la memoria o la
caché, o el control de los puertos y slots ISA, PCI, AGP, USB...
Se encarga de controlar algunas funciones concretas del ordenador, como
la forma en que interacciona el microprocesador con la memoria o la
caché, o el control de los puertos y slots ISA, PCI, AGP, USB...

4. El Chipset es el que hace posible que la placa
base funcione como eje del sistema, dando
soporte a varios componentes e
interconectándolos de forma que se comuniquen
entre ellos haciendo uso de diversos buses. Es
uno de los pocos elementos que tiene conexión
directa con el procesador, gestiona la mayor parte
de la información que entra y sale por el bus
principal del procesador, del sistema de vídeo y
muchas veces de la memoria RAM.
El Chipset es el que hace posible que la placa
base funcione como eje del sistema, dando
soporte a varios componentes e
interconectándolos de forma que se comuniquen
entre ellos haciendo uso de diversos buses. Es
uno de los pocos elementos que tiene conexión
directa con el procesador, gestiona la mayor parte
de la información que entra y sale por el bus
principal del procesador, del sistema de vídeo y
muchas veces de la memoria RAM.

5. Northbridgne
 Encargado de gestionar la memoria RAM, los puertos
gráficos (AGP) y el acceso al resto de componentes del
chipset, así como la comunicación entre estos y el
procesador. Los primeros Northbridge también
gestionaban los accesos a los puertos PCI, pero ha
pasado con el tiempo a depender del Southbridge.
A destacar en este aspecto la innovación que supuso (y
supone) la tecnología utilizada por AMD, en la que la
memoria es gestionada directamente por el procesador,
descargando al Northbridge de esta labor y permitiendo
una gestión de la memoria más rápida y directa.

6. Del Northbridge depende directamente el
tipo de procesador que admitirá la placa
base, la frecuencia FSB, el tipo y
frecuencia de las memorias y el tipo de
adaptador gráfico.
Tienen un bus de datos de 64 bit y unas
frecuencias de entre 400 Mhz y 1 Ghz
(AMD64).
Del Northbridge depende directamente el
tipo de procesador que admitirá la placa
base, la frecuencia FSB, el tipo y
frecuencia de las memorias y el tipo de
adaptador gráfico.
Tienen un bus de datos de 64 bit y unas
frecuencias de entre 400 Mhz y 1 Ghz
(AMD64).

7. Southbridge
Conectado al procesador
mediante el Northbridge, es el
chip encargado de controlar la
práctica totalidad de elementos
I/O (Input/Output), por lo que
también se le conoce como
Concentrador de controladores
de Entrada / Salida o, I/O C.
Este chip es el encargado de
controlar una larga serie de
dispositivos.

8.  Bus PCI.
 Bus ISA.
 SMBus.
 Controlador DMA.
 Controlador de Interrupcciones.
 Controlador IDE (SATA o PATA).
 Puente LPC.
 Reloj en Tiempo Real.
 Administración de potencia
eléctrica - Power management
(APM y ACPI)
 BIOS.
 Interfaz de sonido AC97.
 Soporte Ethernet.
 Soporte RAID.
 Soporte USB
Dispositivos controlados por el Southbridge

9.  CONTROLADORES E/S

10. UNIDA GENERALMENTE AL
SOUTHBRIDGE, ES LA ENCARGADA DE
CONTROLAR LOS MEDIOS DE
ALMACENAMIENTO DEL ORDENADOR. DE
ESTA VA A DEPENDER EL TIPO DE
DISCOS QUE ADMITA, ASÍ COMO SU
VELOCIDAD Y HASTA SU CAPACIDAD.
Controlador IDE

11. (ATA)Controladora de sonido:
La controladora de sonido estaba incluida en un principio en el
Southbridge (AC'97), pero con el desarrollo de sistemas de sonido
más sofisticados y de mayor rendimiento estas controladoras han
pasado a formar un núcleo independiente, aunque para su
comunicación con el resto del sistema pasan por el Southbridge.
/ATAPI/PATA/SATA): Con las controladoras Ethernet
(controladoras de tarjetas de red) ha pasado algo similar a lo que
ha ocurrido con las controladoras de sonido. Se trata de una serie
de chips independientes, pero que necesitan del Southbridge
para comunicarse con el resto del sistema.

12.  Intel (Integrated Electronics
Corporation).
- Via (Via Technologies Inc.).
- NVidia (NVidia Corporation).
-
 AMD (Advanced Micro Devices).
- SiS (Silicon Integrated Systems
Corp.).
- ITE (ITE Tech. Inc.).
- Maxwell (Maxwell technologies
Inc.).
Al igual de lo que ocurre con los microprocesadores, el mercado de los chipset está
limitado a unos pocos fabricantes, entre los que destacan:

13. DISPOSITIVOS E/S MEDIANTE
INTERRUPCIONES

14. Que es una interrupcion
Interrupción ,interrupción hardware o
petición de interrupción es una señal
recibida por el procesador de un ordenador,
indicando que debe "interrumpir" el curso
de ejecución actual y pasar a ejecutar
código específico para tratar esta situación.
Una interrupción supone la ejecución temporaria de un
programa, para pasar a ejecutar una "subrutina de servicio
de interrupción", que pertenece al BIOS .
Una interrupción supone la ejecución temporaria de un
programa, para pasar a ejecutar una "subrutina de servicio
de interrupción", que pertenece al BIOS .

15. Las interrupciones surgen de las necesidades que
tienen los dispositivos periféricos de enviar información
al procesador principal de un sistema de computación.
La primera técnica que se empleó fue que el propio
procesador se encargara de sondear el dispositivo
cada cierto tiempo para averiguar si tenía pendiente
alguna comunicación para él. Este método presentaba
el inconveniente de ser muy ineficiente, ya que el
procesador constantemente consumía tiempo en
realizar todas las instrucciones de sondeo.
Las interrupciones surgen de las necesidades que
tienen los dispositivos periféricos de enviar información
al procesador principal de un sistema de computación.
La primera técnica que se empleó fue que el propio
procesador se encargara de sondear el dispositivo
cada cierto tiempo para averiguar si tenía pendiente
alguna comunicación para él. Este método presentaba
el inconveniente de ser muy ineficiente, ya que el
procesador constantemente consumía tiempo en
realizar todas las instrucciones de sondeo.

16. PROCESAMIENTO DE LA INTERRUPCION
Cuando se produce una interrupción se dispara una serie de
eventos en el procesador, tanto a nivel hardware como
software cuando un dispositivo E/S termina una operación de
E/S se produce la siguiente secuencia en el Hardware
Cuando se produce una interrupción se dispara una serie de
eventos en el procesador, tanto a nivel hardware como
software cuando un dispositivo E/S termina una operación de
E/S se produce la siguiente secuencia en el Hardware
1)El dispositivo envía una señal de interrupción al
procesador
2)El procesador termina su ejecución de la instrucción en
curso antes de responder a la interrupción

17. 3)El procesador comprueba si hay
interrupciones, determina que hay y envía
una señal de reconocimiento al dispositivo
que origino la interrupción .La señal de
reconocimiento hace que el dispositivo
desactive su señal de interrupción
4)El procesador necesita prepararse para transferir el
control ala rutina de interrupciones , debe guardar la
información necesaria para continuar el programa en curso
en el punto en el que se interrumpió la información mínima
que es precisa
4)El procesador necesita prepararse para transferir el
control ala rutina de interrupciones , debe guardar la
información necesaria para continuar el programa en curso
en el punto en el que se interrumpió la información mínima
que es precisa

18. El procesador carga el nuevo PC en función de la
interrupción
El procesador carga el nuevo PC en función de la
interrupción
Guarda el resto de la información de estado del procesoGuarda el resto de la información de estado del proceso
Procesa la interrupciónProcesa la interrupción

19. CONTROLADOR DEL BUS
Dispositivo asociado al bus que es capaz de
iniciar y controlar la comunicación en el
bus.

20. CONCLUSION
El chipset es un conjunto de chips cuyo número varía según
el modelo , tiene como misión gestionar todos los
componentes de la placa base; integra en su interior los
controladores encargados de gestionar los periféricos
externos a través de interfaces como USB, IDE, serie o
paralelo
Controla el sistema y realizar todas las transferencias de
datos entre los buses, la memoria y el microprocesador.

21. Bibliografia
Organización y arquitectura de
computadoras. Stalling.
www google.com.mx
www wikipedia.com.mx
www drivers hp.com.mx
