Este documento presenta los pasos para obtener la perspectiva de un círculo con dos puntos de fuga. Los pasos incluyen: 1) dibujar un cuadrado perfecto con diagonales y mediatrices, 2) trazar un círculo tangente a los lados del cuadrado, y 3) identificar puntos en los lados visibles y trazar curvas tangentes a los lados en las intersecciones con la mediatriz donde la tangente de la curva es perpendicular a la sexta parte de la diagonal.

1. DISEÑO Y COMUNICAIÓN VISUAL
GEOMETRÍA II
“PERSPECTIVA DEL CIRCULO”
UN3 PERSPECTIVA CON DOS PUNTOS DE FUGA
ACT 3: PASOS PARA LA OBTENCIÓN DE LA PERSPECTIVA DE CIRCULO
GPO:9201
FLORES DE JESÚS BLANCA RUBÍ
3/2/2014
1

2. PERSPECTIVA DEL
CIRCULO
PASOS
1.
2.
GPO.9201
UN3ACT3
AHORA DIVIDIMOS LAS
DIAGONALES EN SEIS PARTES
IGUALES, TRES A PARTIR DEL
CENTRO. PARA NUESTROS
FINES, ES SUFICIENTE
CALCULARLO VISUALMENTE
3.
FLORES DE JESÚS BLANCA RUBÍ
DIBUJAR UN CUADRADO
PERFECTO Y EN EL TRACEMOS
DIAGONALES Y SUS
MEDIATRICES
TRAZAMOS UN CIRCULO
TANGENTE A LOS LADOS DEL
CUADRADO
3/2/2014
2

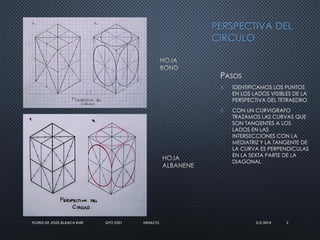

3. PERSPECTIVA DEL
CIRCULO
PASOS
4.
5.
FLORES DE JESÚS BLANCA RUBÍ
GPO.9201
UN3ACT3
IDENTIFICAMOS LOS PUNTOS
EN LOS LADOS VISIBLES DE LA
PERSPECTIVA DEL TETRAEDRO
CON UN CURVIGRAFO
TRAZAMOS LAS CURVAS QUE
SON TANGENTES A LOS
LADOS EN LAS
INTERSECCIONES CON LA
MEDIATRIZ Y LA TANGENTE DE
LA CURVA ES PERPENDICULAS
EN LA SEXTA PARTE DE LA
DIAGONAL
3/2/2014
3
