Este documento proporciona instrucciones para 13 ejercicios de dibujo de sombras. Cada ejercicio describe los pasos para dibujar una figura geométrica u objeto y proyectar y delimitar su sombra, incluidos cilindros, prismas, muros con vanos y un prisma sobre un terreno hundido. El documento instruye al lector sobre cómo nombrar puntos y vértices, trazar proyectantes y proyecciones, y oscurecer y ambientar las sombras resultantes.

2. 01/04/2014
UN 4 "SOMBRAS" FLORES DE JESUS
BLANCA RUBÌ
2

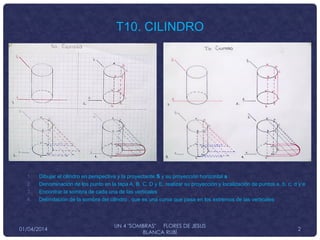

T10. CILINDRO
1. Dibujar el cilindro en perspectiva y la proyectante S y su proyección horizontal s
2. Denominación de los punto en la tapa A, B, C, D y E, realizar su proyección y localización de puntos a, b, c, d y e
3. Encontrar la sombra de cada una de las verticales
4. Delimitación de la sombra del cilindro , que es una curva que pasa en los extremos de las verticales

3. Pasos:
5. Oscurecimiento y ambientación de la sombra
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 3

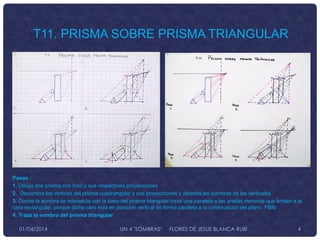

4. Pasos :
1. Dibuja dos prisma con foco y sus respectivas proyecciones
2. Denomina los vértices del prisma cuadrangular y sus proyecciones y delimita las sombras de las verticales
3. Donde la sombra se intersecta con la base del prisma triangular traza una paralela a las aristas menores que limitan a la
cara rectangular, porque dicha cara esta en posición vertical de forma paralela a la continuación del plano FBfb
4. Traza la sombra del prisma triangular
T11. PRISMA SOBRE PRISMA TRIANGULAR
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 4

5. PASOS:
5. Oscurecimiento de la sombra y ambientación
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 5

6. Pasos:
1. Dibuja el vano (puerta)en
perspectiva y el foco
2. Denomina los vértices
frontales del vano y sus
proyecciones
Traza las proyectantes Aa y Bb para
limitar la sombra en el vano
La sombra en el marco baja desde A
hasta el borde Cc interior del marco;
trazar la proyectante que pase por c;
Encontrar la proyección horizontal d
entre las proyectantes del punto anterior
y una line que une a-b;
Localizar el punto D en el marco de la
puesta;
Trazar la proyectante por D y donde se
intersecta la proyectante FD con Cc
hasta ese punto llega la sombra desde
A
3. Limitación de sombras,
oscurecimiento y ambientación
T12. MURO CON VANO
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 6

7. Pasos
1. Dibuja en
perspectiva un
prisma al centro de
planos con declive
2. Proyecta, delimita
y oscurece la
sombra del prisma
T13. PRISMA SOBRE TERRENO HUNDIDO
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 7
