Este documento presenta 9 lecciones sobre sombras en volúmenes. Cada lección describe los pasos para dibujar un objeto tridimensional y trazar sus sombras, incluyendo la delimitación y oscurecimiento de las sombras. Los objetos incluyen prismas, volúmenes con adiciones y planos interiores. El documento proporciona instrucciones detalladas para que los estudiantes aprendan a representar visualmente cómo la luz crea sombras tridimensionales.

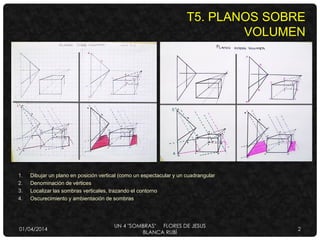

2. T5. PLANOS SOBRE
VOLUMEN
1. Dibujar un plano en posición vertical (como un espectacular y un cuadrangular
2. Denominación de vértices
3. Localizar las sombras verticales, trazando el contorno
4. Oscurecimiento y ambientación de sombras
01/04/2014
UN 4 "SOMBRAS" FLORES DE JESUS
BLANCA RUBÌ
2

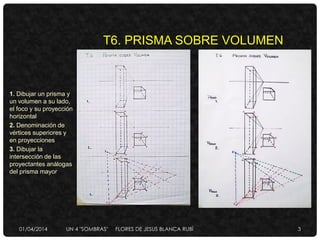

3. T6. PRISMA SOBRE VOLUMEN
1. Dibujar un prisma y
un volumen a su lado,
el foco y su proyección
horizontal
2. Denominación de
vértices superiores y
en proyecciones
3. Dibujar la
intersección de las
proyectantes análogas
del prisma mayor
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 3

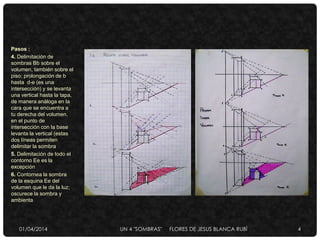

4. Pasos :
4. Delimitación de
sombras Bb sobre el
volumen, también sobre el
piso; prolongación de b
hasta d-e (es una
intersección) y se levanta
una vertical hasta la tapa,
de manera análoga en la
cara que se encuentra a
tu derecha del volumen,
en el punto de
intersección con la base
levanta la vertical (estas
dos líneas permiten
delimitar la sombra
5. Delimitación de todo el
contorno Ee es la
excepción
6. Contornea la sombra
de la esquina Ee del
volumen que le da la luz;
oscurece la sombra y
ambienta
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 4

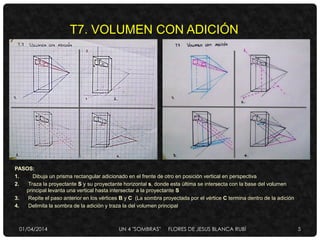

5. PASOS:
1. Dibuja un prisma rectangular adicionado en el frente de otro en posición vertical en perspectiva
2. Traza la proyectante S y su proyectante horizontal s, donde esta última se intersecta con la base del volumen
principal levanta una vertical hasta intersectar a la proyectante S
3. Repite el paso anterior en los vértices B y C (La sombra proyectada por el vértice C termina dentro de la adición
4. Delimita la sombra de la adición y traza la del volumen principal
T7. VOLUMEN CON ADICIÓN
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 5

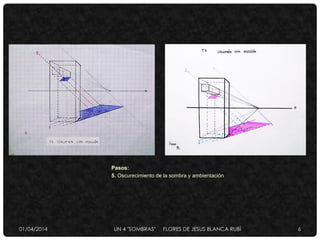

6. Pasos:
5. Oscurecimiento de la sombra y ambientación
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 6

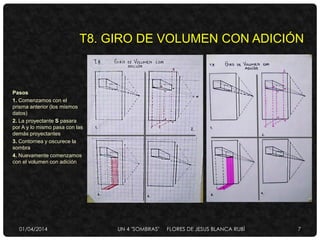

7. Pasos
1. Comenzamos con el
prisma anterior (los mismos
datos)
2. La proyectante S pasara
por A y lo mismo pasa con las
demás proyectantes
3. Contornea y oscurece la
sombra
4. Nuevamente comenzamos
con el volumen con adición
T8. GIRO DE VOLUMEN CON ADICIÓN
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 7

8. Pasos :
5. Denominación de los
vértices A, B, C y D de la
adición y se localizan sus
proyectantes horizontales a,
b, c y d
6. Traza la proyección
horizontal s con la
inclinación de la primera
sombra y que pase por a. Y
paralelas a esta, otras tantas
que pasen por b, c y d
7. Traza la proyectante Squ
pase por el vertice arriba de
C, con proyectantes
paralelas a s de la misma
forma que con los otros
vértices
8. Traza los limites de la
adición
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 8

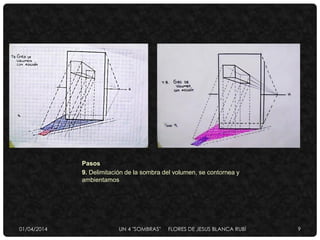

9. Pasos
9. Delimitación de la sombra del volumen, se contornea y
ambientamos
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 9

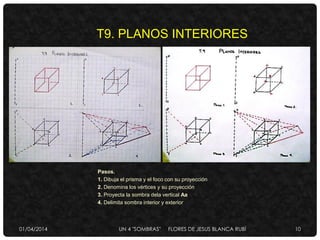

10. Pasos.
1. Dibuja el prisma y el foco con su proyección
2. Denomina los vértices y su proyección
3. Proyecta la sombra dela vertical Aa
4. Delimita sombra interior y exterior
T9. PLANOS INTERIORES
01/04/2014 UN 4 "SOMBRAS" FLORES DE JESUS BLANCA RUBÌ 10

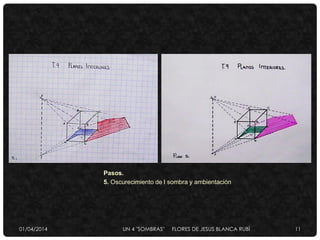

11. Pasos.
5. Oscurecimiento de l sombra y ambientación
