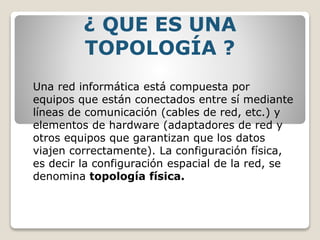

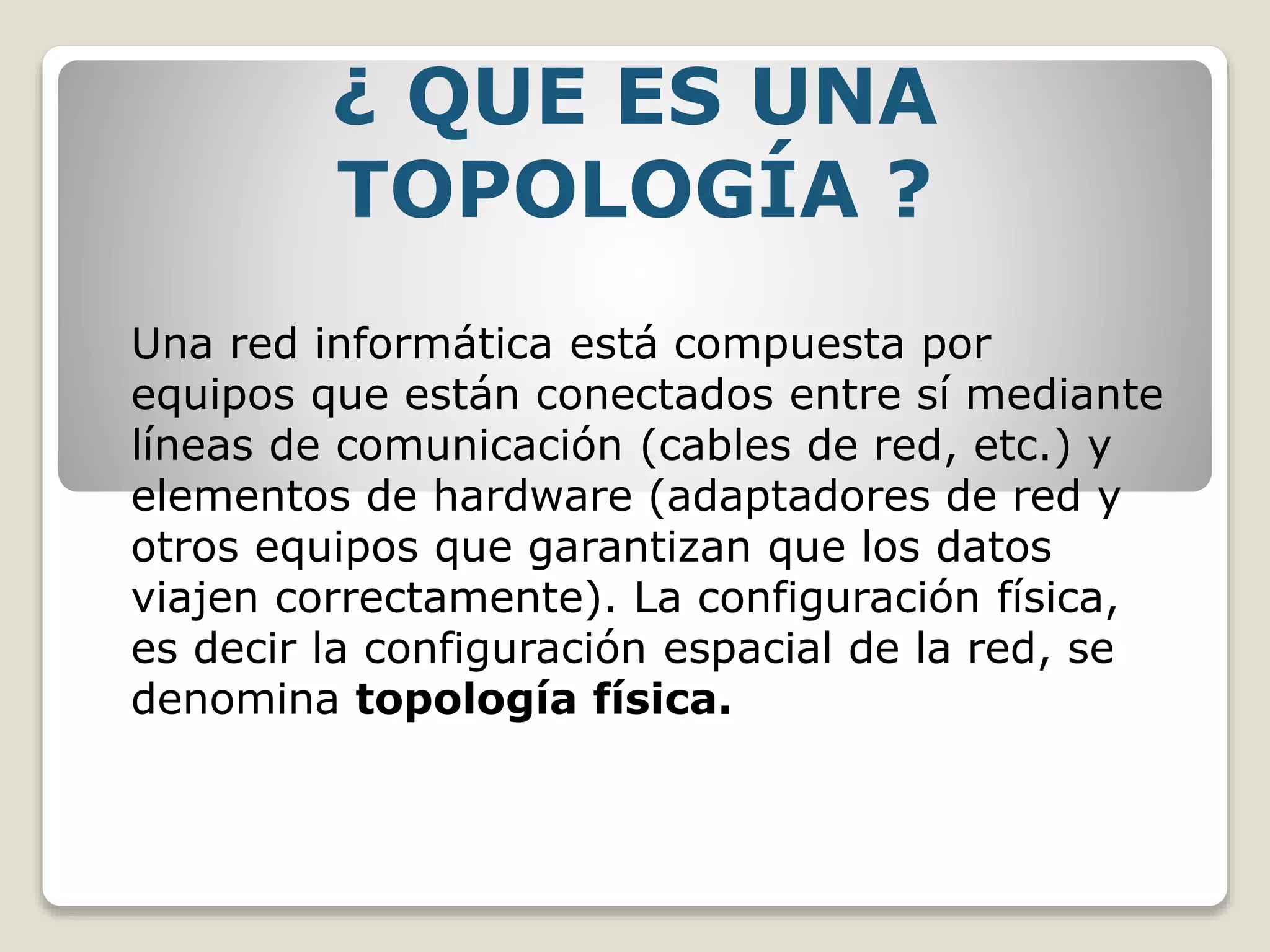

1. ¿ QUE ES UNA
TOPOLOGÍA ?
Una red informática está compuesta por
equipos que están conectados entre sí mediante
líneas de comunicación (cables de red, etc.) y
elementos de hardware (adaptadores de red y
otros equipos que garantizan que los datos
viajen correctamente). La configuración física,
es decir la configuración espacial de la red, se
denomina topología física.

2. Los diferentes tipos de topología son:
-Topología de bus
-Topología de estrella
-Topología en anillo
-Topología de árbol
-Topología de malla
¿ QUE TIPO DE
TOPOLOGÍAS EXISTEN ?

3. La topología de bus es la manera más simple en la que
se puede organizar una red. En la topología de bus,
todos los equipos están conectados a la misma línea de
transmisión mediante un cable, generalmente coaxial.
La palabra "bus" hace referencia a la línea física que une
todos los equipos de la red.
La ventaja de esta topología es su facilidad de
implementación y funcionamiento. Sin embargo, esta
topología es altamente vulnerable, ya que si una de las
conexiones es defectuosa, esto afecta a toda la red.
TOPOLOGÍA DE BUS

4. TOPOLOGÍA DE
ESTRELLAEn la topología de estrella, los equipos de la red están
conectados a un hardware denominadoconcentrador. Es una caja
que contiene un cierto número de sockets a los cuales se pueden
conectar los cables de los equipos. Su función es garantizar la
comunicación entre esos sockets.
A diferencia de las redes construidas con la topología de bus, las
redes que usan la topología de estrella son mucho menos
vulnerables, ya que se puede eliminar una de las conexiones
fácilmente desconectándola del concentrador sin paralizar el resto
de la red.

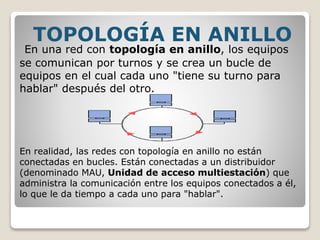

5. En una red con topología en anillo, los equipos
se comunican por turnos y se crea un bucle de
equipos en el cual cada uno "tiene su turno para
hablar" después del otro.
En realidad, las redes con topología en anillo no están
conectadas en bucles. Están conectadas a un distribuidor
(denominado MAU, Unidad de acceso multiestación) que
administra la comunicación entre los equipos conectados a él,
lo que le da tiempo a cada uno para "hablar".
TOPOLOGÍA EN ANILLO

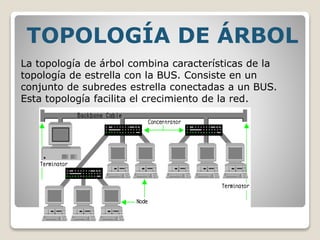

6. La topología de árbol combina características de la
topología de estrella con la BUS. Consiste en un
conjunto de subredes estrella conectadas a un BUS.
Esta topología facilita el crecimiento de la red.
TOPOLOGÍA DE ÁRBOL

7. Una topología de red de malla es un diseño
descentralizado en el cual cada nodo de la red se
conecta al menos a otros dos nodos. Se espera que las
redes de malla jueguen un papel importante en el
Internet de las Cosas (IoT).
redes de malla pueden utilizar una topología de malla
completa o una topología de malla parcial. En una
topología de malla completa, cada nodo de red está
conectado a todos los otros nodos en la red. En una
topología de malla parcial, al menos un nodo se conecta
directamente a todos los demás nodos, mientras que
otros pueden solo conectarse a esos nodos con los que
intercambian datos de manera frecuente.
TOPOLOGÍA DE MALLA

8. -Cable UTP categoría 5
-Conector rj45
-Switches
-Tarjeta de red
-Computadoras
-Routers
-Jack modular para conector rj45
ELEMENTOS DE UNA
TOPOLOGÍA

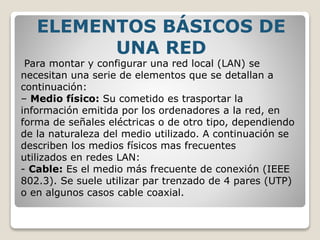

9. Para montar y configurar una red local (LAN) se
necesitan una serie de elementos que se detallan a
continuación:
– Medio físico: Su cometido es trasportar la
información emitida por los ordenadores a la red, en
forma de señales eléctricas o de otro tipo, dependiendo
de la naturaleza del medio utilizado. A continuación se
describen los medios físicos mas frecuentes
utilizados en redes LAN:
- Cable: Es el medio más frecuente de conexión (IEEE
802.3). Se suele utilizar par trenzado de 4 pares (UTP)
o en algunos casos cable coaxial.
ELEMENTOS BÁSICOS DE
UNA RED

10. Fibra: Es un medio más fiable que el cable. Se suele
utilizar cuando las distancias son mas largas o cuando
se necesitan mayores velocidades de transmisión.
Microondas: Actualmente se esta imponiendo la
tecnología de redes inalámbricas WIFI (IEEE 802.11b
IEEE 802.11g) como medio físico. Esta tecnología
permite un mayor grado de independencia y movilidad
de los ordenadores conectados a la red. También evita
el coste del cableado de red. Como desventajas
podemos citar las posibles interferencias dependiendo
de los entornos de trabajo, la necesidad de aumentar
los niveles de seguridad para asegurar las
comunicaciones, y por último la velocidad de
transmisión, menor en este tipo de redes que otras que
utilizan medios de cable o fibra.

11. Infrarrojos: Este medio prácticamente no se usa para
conexión de redes y básicamente se utiliza para interconexión
de dispositivos móviles (teléfonos, PDA) con ordenadores
personales. Su aplicación en redes LAN es prácticamente
inexistente.
– Interface de red: Es el elemento que permite conectar
nuestro ordenador a la red. Más frecuentemente es conocido
como tarjeta de red. En condiciones normales podemos optar
por una tarjeta Ethernet 10/100/1000, utilizada en aquellas
redes cableadas con cable de par trenzado (UTP). Estas
tarjetas tienen conector RJ45 para su interconexión. También
es posible colocar tarjetas de red inalámbricas si vamos a
optar por una conexión de este tipo. En ese caso el elemento
de interconexión de nuestra red será lo que se denomina
como punto de acceso inalámbrico. Para este tipo de conexión
el medio físico no será el cable y todas las emisiones serán
realizadas a través de microondas. En los sucesivos
contenidos nos centraremos en las conexiones de
red cableadas.
