1. Docente: Lcdo. Ivann Rojas
Curso: 1ero bachillerato

3. Oración Misionera
“Señor y Padre Mío
Que te conozca y te haga conocer
Que te ame y te haga amar
Que te sirva y te haga servir
Que te alabe y te haga alabar
Por todas las criaturas
Amen”

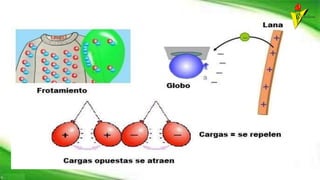

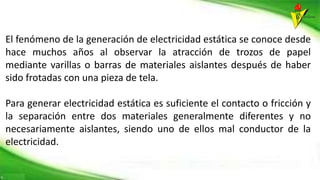

5. El fenómeno de la generación de electricidad estática se conoce desde
hace muchos años al observar la atracción de trozos de papel
mediante varillas o barras de materiales aislantes después de haber
sido frotadas con una pieza de tela.
Para generar electricidad estática es suficiente el contacto o fricción y
la separación entre dos materiales generalmente diferentes y no
necesariamente aislantes, siendo uno de ellos mal conductor de la
electricidad.

6. Los materiales conductores permiten el paso de cargas eléctricas, mientras los
aislantes lo obstaculizan.
Las cargas electrostáticas negativas son electrones de los átomos de los
elementos químicos y las positivas equivalen a la acción de los protones del núcleo
atómico privados de los electrones de la última capa.
Los electrones situados en la superficie de un material aislante o un conductor
aislado no pueden disiparse fácilmente mientras no tengan una vía conductora a
tierra.
Al no poder circular con facilidad dan lugar a la denominada electricidad estática, a
diferencia de la otra electricidad dinámica que circula por los conductores con fines
de transmisión y utilización de energía.

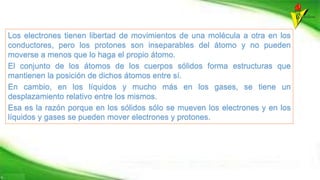

7. Los electrones tienen libertad de movimientos de una molécula a otra en los
conductores, pero los protones son inseparables del átomo y no pueden
moverse a menos que lo haga el propio átomo.
El conjunto de los átomos de los cuerpos sólidos forma estructuras que
mantienen la posición de dichos átomos entre sí.
En cambio, en los líquidos y mucho más en los gases, se tiene un
desplazamiento relativo entre los mismos.
Esa es la razón porque en los sólidos sólo se mueven los electrones y en los
líquidos y gases se pueden mover electrones y protones.

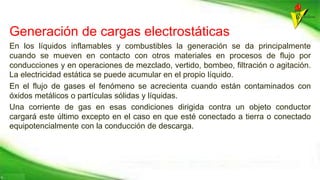

9. Generación de cargas electrostáticas
En los líquidos inflamables y combustibles la generación se da principalmente
cuando se mueven en contacto con otros materiales en procesos de flujo por
conducciones y en operaciones de mezclado, vertido, bombeo, filtración o agitación.
La electricidad estática se puede acumular en el propio líquido.
En el flujo de gases el fenómeno se acrecienta cuando están contaminados con
óxidos metálicos o partículas sólidas y líquidas.
Una corriente de gas en esas condiciones dirigida contra un objeto conductor
cargará este último excepto en el caso en que esté conectado a tierra o conectado
equipotencialmente con la conducción de descarga.

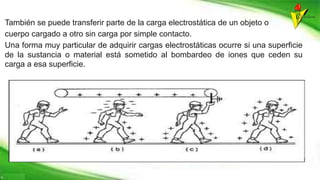

11. También se puede transferir parte de la carga electrostática de un objeto o
cuerpo cargado a otro sin carga por simple contacto.
Una forma muy particular de adquirir cargas electrostáticas ocurre si una superficie
de la sustancia o material está sometido al bombardeo de iones que ceden su
carga a esa superficie.

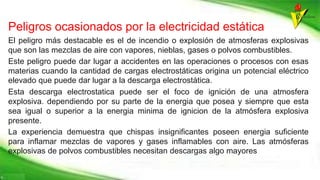

12. Peligros ocasionados por la electricidad estática
El peligro más destacable es el de incendio o explosión de atmosferas explosivas
que son las mezclas de aire con vapores, nieblas, gases o polvos combustibles.
Este peligro puede dar lugar a accidentes en las operaciones o procesos con esas
materias cuando la cantidad de cargas electrostáticas origina un potencial eléctrico
elevado que puede dar lugar a la descarga electrostática.
Esta descarga electrostatica puede ser el foco de ignición de una atmosfera
explosiva. dependiendo por su parte de la energia que posea y siempre que esta
sea igual o superior a la energia minima de ignicion de la atmósfera explosiva
presente.
La experiencia demuestra que chispas insignificantes poseen energia suficiente
para inflamar mezclas de vapores y gases inflamables con aire. Las atmósferas
explosivas de polvos combustibles necesitan descargas algo mayores

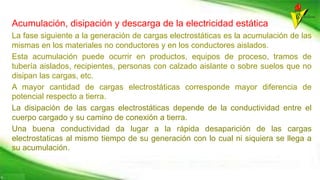

13. Acumulación, disipación y descarga de la electricidad estática
La fase siguiente a la generación de cargas electrostáticas es la acumulación de las
mismas en los materiales no conductores y en los conductores aislados.
Esta acumulación puede ocurrir en productos, equipos de proceso, tramos de
tubería aislados, recipientes, personas con calzado aislante o sobre suelos que no
disipan las cargas, etc.
A mayor cantidad de cargas electrostáticas corresponde mayor diferencia de
potencial respecto a tierra.
La disipación de las cargas electrostáticas depende de la conductividad entre el
cuerpo cargado y su camino de conexión a tierra.
Una buena conductividad da lugar a la rápida desaparición de las cargas
electrostaticas al mismo tiempo de su generación con lo cual ni siquiera se llega a
su acumulación.

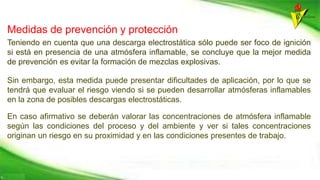

15. Medidas de prevención y protección
Teniendo en cuenta que una descarga electrostática sólo puede ser foco de ignición
si está en presencia de una atmósfera inflamable, se concluye que la mejor medida
de prevención es evitar la formación de mezclas explosivas.
Sin embargo, esta medida puede presentar dificultades de aplicación, por lo que se
tendrá que evaluar el riesgo viendo si se pueden desarrollar atmósferas inflamables
en la zona de posibles descargas electrostáticas.
En caso afirmativo se deberán valorar las concentraciones de atmósfera inflamable
según las condiciones del proceso y del ambiente y ver si tales concentraciones
originan un riesgo en su proximidad y en las condiciones presentes de trabajo.

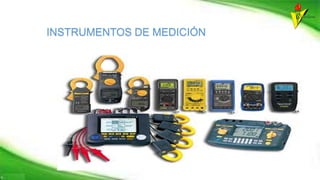

16. INSTRUMENTOS DE MEDICIÓN

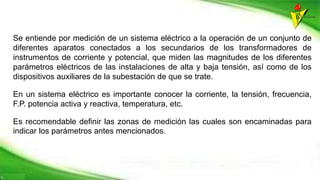

17. Se entiende por medición de un sistema eléctrico a la operación de un conjunto de
diferentes aparatos conectados a los secundarios de los transformadores de
instrumentos de corriente y potencial, que miden las magnitudes de los diferentes
parámetros eléctricos de las instalaciones de alta y baja tensión, así como de los
dispositivos auxiliares de la subestación de que se trate.
En un sistema eléctrico es importante conocer la corriente, la tensión, frecuencia,
F.P. potencia activa y reactiva, temperatura, etc.
Es recomendable definir las zonas de medición las cuales son encaminadas para
indicar los parámetros antes mencionados.

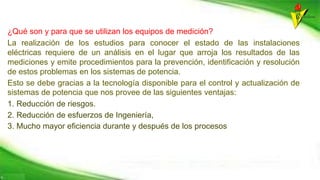

18. ¿Qué son y para que se utilizan los equipos de medición?
La realización de los estudios para conocer el estado de las instalaciones
eléctricas requiere de un análisis en el lugar que arroja los resultados de las
mediciones y emite procedimientos para la prevención, identificación y resolución
de estos problemas en los sistemas de potencia.
Esto se debe gracias a la tecnología disponible para el control y actualización de
sistemas de potencia que nos provee de las siguientes ventajas:
1. Reducción de riesgos.
2. Reducción de esfuerzos de Ingeniería,
3. Mucho mayor eficiencia durante y después de los procesos

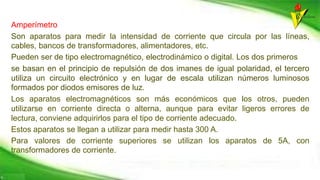

19. Amperímetro
Son aparatos para medir la intensidad de corriente que circula por las líneas,
cables, bancos de transformadores, alimentadores, etc.
Pueden ser de tipo electromagnético, electrodinámico o digital. Los dos primeros
se basan en el principio de repulsión de dos imanes de igual polaridad, el tercero
utiliza un circuito electrónico y en lugar de escala utilizan números luminosos
formados por diodos emisores de luz.
Los aparatos electromagnéticos son más económicos que los otros, pueden
utilizarse en corriente directa o alterna, aunque para evitar ligeros errores de
lectura, conviene adquirirlos para el tipo de corriente adecuado.
Estos aparatos se llegan a utilizar para medir hasta 300 A.
Para valores de corriente superiores se utilizan los aparatos de 5A, con
transformadores de corriente.

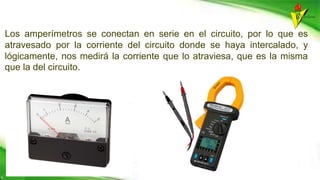

20. Los amperímetros se conectan en serie en el circuito, por lo que es
atravesado por la corriente del circuito donde se haya intercalado, y
lógicamente, nos medirá la corriente que lo atraviesa, que es la misma
que la del circuito.

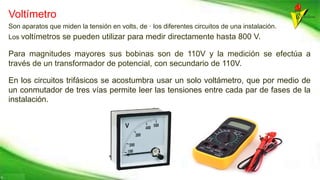

21. Voltímetro
Son aparatos que miden la tensión en volts, de · los diferentes circuitos de una instalación.
Los voltímetros se pueden utilizar para medir directamente hasta 800 V.
Para magnitudes mayores sus bobinas son de 110V y la medición se efectúa a
través de un transformador de potencial, con secundario de 110V.
En los circuitos trifásicos se acostumbra usar un solo voltámetro, que por medio de
un conmutador de tres vías permite leer las tensiones entre cada par de fases de la
instalación.

22. Multímetro
Un multimetro, a veces también denominado polímetro o tester, es un
instrumento que puede ser del tipo analógico o electrónico, dicho instrumento
puede combinar varias funciones en una sola unidad.
Las más comunes son las de voltímetro, amperímetro y ohmetro.
Es utilizado frecuentemente por personal de reparaciones en toda la gama de
electrónica y electricidad.
Existen distintos modelos que incorporan funciones básicas como:

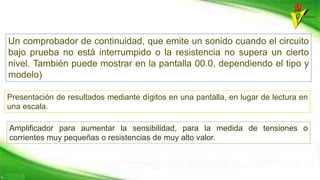

23. Un comprobador de continuidad, que emite un sonido cuando el circuito
bajo prueba no está interrumpido o la resistencia no supera un cierto
nivel. También puede mostrar en la pantalla 00.0, dependiendo el tipo y
modelo)
Presentación de resultados mediante dígitos en una pantalla, en lugar de lectura en
una escala.
Amplificador para aumentar la sensibilidad, para la medida de tensiones o
corrientes muy pequeñas o resistencias de muy alto valor.

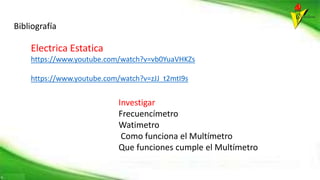

24. Electrica Estatica
https://www.youtube.com/watch?v=vb0YuaVHKZs
https://www.youtube.com/watch?v=zJJ_t2mtI9s
Bibliografía
Investigar
Frecuencímetro
Watimetro
Como funciona el Multímetro
Que funciones cumple el Multímetro
