Estación Meteorológica de Chapingo
Una estación meteorológica es
una área determinada que debe
de cumplir ciertos requisitos
donde se realizan mediciones y
observaciones puntuales de los
diferentes parámetros
meteorológicos utilizando los
instrumentos adecuados para así
poder establecer el
comportamiento atmosférico.
Una estación meteorológica debe de contar con diferentes instrumentos los
cuales deben de estar perfectamente situados dentro del área de la estación
meteorológica, estos instrumentos deben de estar calibrados y con perfectas
condiciones para que con ellos se logre observar, medir, registrar, concentrar y
procesar los diferentes elementos del tiempo y del clima.
Un instrumento meteorológico se define como un dispositivo diseñado y
construido para cuantificar el valor del elemento que caracteriza físicamente al
fenómeno natural, cuando tal valor no puede ser determinado directamente por
el sentido del hombre; los instrumentos con los que cuenta la estación
meteorológica son los siguientes.
Anemocinemógrafo:
Este aparato cuenta con una torre
solida a 12 m, la principal función del
aparato es registrar sin intermisión el
recorrido, la dirección y las ráfagas del
viento (intensidades máximas) para lo
cual cuenta con un tubo de presión, el
tubo está unido a una veleta para
asegurar su orientación en la dirección
del viento y se halla conectado con un
tubo a un recipiente con agua y un
cuerpo flotante, también cuanta con un
dispositivo para medir las variaciones
de presión conducidas por el viento el
cual sopla al interior del tubo.
El aumento de la velocidad del viento
incrementa la presión dentro del
cuerpo flotante haciendo que esta suba. Los movimientos de dicho cuerpo sin

9
registrados por una planilla unida que los inscribe sobre una gráfica, la gráfica
se construye a diario y se cambia todos los días a las 8 AM.
La clasificación de este aparato es muy sencilla de visualizar ya que pertenece
a los graficadores que constan de sus elementos sensibles que son: el elemento
graficador, elemento transmisor- amplificador-inscriptor y su elemento sensible
también cuanta con El tambor dispone de un sistema de relojería y realiza una
vuelta completa en una semana.
Microbarógrafo:
Es un aparato registrador que proporciona un
diagrama continuo de la presión atmosférica
durante un lapso de tiempo, este aparato es
igual que un barógrafo solo que el
microbarografo es mucho más preciso, su
elemento sensible está constituido por una
serie de capsulas aneroides colocadas unas a
continuación de la otra, un sistema de
palancas amplifican la dilatación o contracción
de las capsulas, su grafica tiene como escala
horizontal a los 7 días de la semana dividido en horas y en la escala de milímetros
de mercurio, como dato la gráfica de Chapingo presenta una oscilación que
normalmente va de 580 a 590 mmHg. Al igual que el Anemocinemógrafo este
se clasifica como un aparato graficador ya que cuenta con sus elementos
sensibles que son: el elemento graficador, elemento transmisor- amplificador-
inscriptor y su elemento sensible este también tiene un tambor dispone de un
sistema de relojería y realiza una vuelta completa en una semana.
Barómetro con termómetro:
Sirven para medir la presión atmosférica. Teniendo la
presión atmosférica normal como referencia, si el
barómetro sube lentamente es señal de buen tiempo, ya
que presiones altas son propias de tiempo seco. Si baja
lentamente es señal de mal tiempo. Si baja bruscamente es
que llega una tempestad, este aparato se hiso obsoleto y
ya no se utilizó y su remplazo fue el microbarografo que es
un instrumento más actualizado y con más precisión.
Este aparato también cuanta con un termómetro en la parte
inferior del barómetro que en general mide la temperatura
del ambiente a lo largo del día.
El termómetro es un aparato según la clasificación convencional de tipo de
lectura directa.

10
Caseta (abrigo, garita) meteorológica
El objetivo de estas casetas es tener las
observaciones meteorológicas, una vez
obtenidas estas, entonces se dice que
contamos con los datos cuantitativos que
representen las condiciones del aire libre.
Su acondicionamiento consiste
principalmente en que las paredes deben
ser dobleces y están provistas de celosías
a manera de persianas que permiten la
libre circulación del aire y también se
cuenta con doble techo, este tipo de casetas por lo general están hechos de
materiales como la madera o cualquier material aislante y ligero, la caseta se
pinta de blanco con el fin de que absorba lo menos posible los rayos solares.
Cuenta con vario orificio por debajo de la caseta colocados en los costados para
que el aire fluya, su orientación se distingue por sus puertas que deben de abrirse
hacia el norte para evitar que los rayos solares penetren al interior de esta y su
altura es de 1.5m.
Toda caseta o garita meteorológica cuenta con diferentes dispositivos en su
interior, en este caso esta cuanta con:
TERMOGRAFOHIGROMETRO
PSICROMETRO VENTILADO

11
Termógrafo:
Este es un aparato es un graficador según
la clasificación, este registra continuamente
la temperatura del aire, este aparato cuyo
elemento sensible es una lámina bimetálica
formada por dos laminas con coeficiente de
dilatación muy distintos, soldadas una
contra otra a lo largo de toda su longitud,
cuando la temperatura aumenta una de las láminas se dilata que la otra forzando
a todo el conjunto a curvarse sobre la lámina más corta, las láminas bimetálicas
pueden estar inicialmente en espiral siendo la lámina interior la del metal que se
dilata más; así, cuando la temperatura aumenta la espiral tendera a
desarrollarse, este movimiento es amplificado por un sistema de palancas
sujetas en el extremo libre de la espiral y termina en una aguja que indica la
temperatura, la gráfica es semanal cuyo eje horizontal tiene la escala en horas
para los días de la semana y en el eje vertical la escala en grados que va de
los 50ºC a los -10 ºC a partir de esta grafica se puede conocer la temperatura de
cualquier hora de los días de la semana y la mínima y la máxima y este también
funciona con un sistema de relojería y también cuenta con un tambor.
Hidrógrafo
Este instrumento permite el registro de la
humedad relativa ambiente; el elemento
sensible está constituido por un haz de
cabellos seleccionados y debidamente
tratados, cuya longitud varía en función de la
humedad relativa.
Esta variación, debidamente amplificada, es
transmitida mediante un sistema de palancas a la pluma inscriptora.
El haz de cabellos está debidamente protegido y montado de forma tal de permitir
la máxima exposición al aire.
El registro se efectúa sobre un diagrama plegado sobre un tambor de rotación
diaria o semanal propulsado por un mecanismo de relojería mecánica de
precisión, con 8 días de autonomía.
La grafica del hidrógrafo tiene en su escala horizontal los 7 días de la semana
divididos en horas y en la escala vertical divisiones n porcentajes del 0 al 100%.
Un engranaje doble rebatible, colocado bajo el tambor, permite variar el período
de registro de diario a semanal, las fajas diagramadas poseen las divisiones de
tiempo necesarias para uso diario y semanal. Este instrumento según la
clasificación un instrumento de tipo convencional del tipo graficador.

12

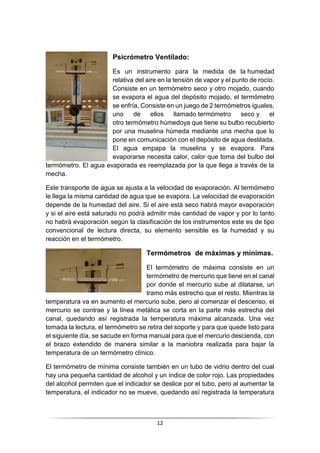

Psicrómetro Ventilado:
Es un instrumento para la medida de la humedad
relativa del aire en la tensión de vapor y el punto de rocío.
Consiste en un termómetro seco y otro mojado, cuando
se evapora el agua del depósito mojado, el termómetro
se enfría, Consiste en un juego de 2 termómetros iguales,
uno de ellos llamado termómetro seco y el
otro termómetro húmedoya que tiene su bulbo recubierto
por una muselina húmeda mediante una mecha que lo
pone en comunicación con el depósito de agua destilada.
El agua empapa la muselina y se evapora. Para
evaporarse necesita calor, calor que toma del bulbo del
termómetro. El agua evaporada es reemplazada por la que llega a través de la
mecha.
Este transporte de agua se ajusta a la velocidad de evaporación. Al termómetro
le llega la misma cantidad de agua que se evapora. La velocidad de evaporación
depende de la humedad del aire. Si el aire está seco habrá mayor evaporación
y si el aire está saturado no podrá admitir más cantidad de vapor y por lo tanto
no habrá evaporación, según la clasificación de los instrumentos este es de tipo
convencional de lectura directa, su elemento sensible es la humedad y su
reacción en el termómetro.
Termómetros de máximas y mínimas.
El termómetro de máxima consiste en un
termómetro de mercurio que tiene en el canal
por donde el mercurio sube al dilatarse, un
tramo más estrecho que el resto. Mientras la
temperatura va en aumento el mercurio sube, pero al comenzar el descenso, el
mercurio se contrae y la línea metálica se corta en la parte más estrecha del
canal, quedando así registrada la temperatura máxima alcanzada. Una vez
tomada la lectura, el termómetro se retira del soporte y para que quede listo para
el siguiente día, se sacude en forma manual para que el mercurio descienda, con
el brazo extendido de manera similar a la maniobra realizada para bajar la
temperatura de un termómetro clínico.
El termómetro de mínima consiste también en un tubo de vidrio dentro del cual
hay una pequeña cantidad de alcohol y un índice de color rojo. Las propiedades
del alcohol permiten que el indicador se deslice por el tubo, pero al aumentar la
temperatura, el indicador no se mueve, quedando así registrada la temperatura

13
mínima. También se regresa a su posición en forma manual al terminar la toma
de lectura, estos son de lectura directa.
Estación agrometereologica:
Es un grupo o conjunto de instrumentos en un área con ciertas características,
para medir un microclima particular, usualmente de una región, estas son
estaciones que proporcionan datos meteorológicos biológicos y fenológicos
útiles en la determinación de los efectos del viento y el clima en el proceso
evolutivo de las plantas y animales, con el objetivo de estudiar las mejores
condiciones para la adaptación y optima producción, su diferencia a la
meteorológica es que la agro meteorológica esta sobre tierra y mide la
temperatura y la meteorológica esta sobre pasto. Pero es si en Chapingo las
utilizan en complemento sus dimensiones son de 7 por 10 metros. Esta estación
cuenta con los siguientes instrumentos:
Caseta meteorológica (garita)
El objetivo de estas casetas es tener las
observaciones meteorológicas, una vez obtenidas
estas, entonces se dice que contamos con los datos
cuantitativos que representen las condiciones del aire
libre.
Su acondicionamiento consiste principalmente en que
las paredes deben ser dobleces y están provistas de
celosías a manera de persianas que permiten la libre
circulación del aire y también se cuenta con doble
techo, este tipo de casetas por lo general están hechos

14
de materiales como la madera o cualquier material aislante y ligero, la caseta se
pinta de blanco con el fin de que absorba lo menos posible los rayos solares.
Cuenta con vario orificio por debajo de la caseta colocados en los costados para
que el aire fluya, su orientación se distingue por sus puertas que deben de abrirse
hacia el norte para evitar que los rayos solares penetren al interior de esta y su
altura es de 2.0m.
Toda caseta o garita meteorológica cuenta con diferentes dispositivos en su
interior, en este caso esta cuanta con:
LOS CUELES YA SE DESCRIBIERON ANTERIORMENTE
Geotermómetros: son termómetros con
los cuales se hacen las mediciones de la
temperatura a diferentes profundidades,
5, 10, 15, 30,50, y 100 metros, el bulbo del
geotermómetro está enterrado a la
profundidad indicada y el tubo capilar es sufrientemente
largo, como para sobrepasar el nivel
del suelo y permitir la lectura.
Heliógrafo de Campebell- Stokes:
estos aparatos miden únicamente la
duración de las insolación (horas de
brillo solar) el efecto del calor del sol
PSICROMETRO
VENTILADO
TERMOGRAFO
HIGROMETRO

15
(intensidad de radiación) se utiliza como un medio de registro, para esto
ningún tambor es necesario ya que debido al movimiento aparente del sol
va desplazando su imagen a lo largo del día. El heliógrafo este forado por
una esfera de vidrio de 10 cm de diámetro montada en el inferior de un
casquete esférico con una metro tal que permite que los rayos solare
formen un foco muy intenso a una banda de cartulina especial, su altura
está a 1m, para registra la insolación, se concentran los rayos solares que
atraviesan la esfera de vidrio y sobre la banda de cartulina especial se
quema y su clasificación es de lectura directa ya que la cartulina se cambia
todos los días y se registran los datos.
Tanque de evaporación tipo a:
Este consta de un tanque evaporímetro el cual es un deposito
cilíndrico de lámina de hierro galvanizado cuyas dimensiones
son de 1.22mts de diámetro en su base y de 0.26 más de
altura, la plataforma está formada por 11 barrotes de manera
armada con clavos, no está enterrada sino en parte
solamente con el objeto de que el aire circule fácilmente y
haya cierta ventilación debajo del tanque. Nos sirve para
medir la evaporación del agua y su clasificación es tipo de lectura directa.
Anemómetro catalizador de cazoleta:
El anemómetro de cazoletas está basado en
el principio de efecto Hall y tiene un rango de
medida de 0... 60 m / s con un umbral de 0,5
m /s .El anemómetro de cazoleta y veleta es
un equipo para la medida de la dirección y
velocidad del viento en plano horizontal
Mide la velocidad del viento por la rotación
de las tres cazoletas que producen una
señal de tensión AC de onda sinusoidal
directamente proporcional a la velocidad del
viento. Instalado en un soporte estándar de
34 mm Ø, se suministra con una cruceta y
caja de unión para conexiones. Está provisto
de sensores de alta sensibilidad y
resistentes a la corrosión.

16
Pluviómetro:
Instrumento que se utiliza para medir la cantidad de
precipitación, está formado por un cilindro de
metálico receptor este tiene una longitud de 45.5cm
y un diámetro de 17.6, la parte superior termina en
una boca receptora con diámetro de 15.95cm lo
cual da como resultado una superficie receptora de
200metros cuadrados. Tiene una probeta
graduada está en milímetros lo que lo hace un
instrumento de lectura directa esta se utiliza para
medir la precipitación y se vacía el agua acumulada
y se realiza la lectura.
Pluviografo de Hellman:
Este aparato registrador que mide la cantidad de
precipitación e indica la intensidad de caída, el agua
recolectada por el plubiografo se dirige a un recipiente
dotado de un flotador el cual está sólidamente unido a una
plumilla inscriptora que actúa sobre una gráfica de papel lo
que lo hace del tipo convencional pero graficador, en la
gráfica se halla colocada en un cilindro metálico que gira ,
por medio de un sistema de relojería y da una vuelta por
día , en la gráfica en el eje de las abscisa indica las 24
horas y en el de las ordenadas la precipitación en mm, tiene
16cm de diámetro y su elemento sensibles es la plumilla
inscriptora por la cantidad de agua que ahí.
Termómetros de mínima a la intemperie
El termómetro de mínima es de alcohol y lleva en su
interior un índice de esmalte sumergido en el líquido.
Cuando la temperatura sube, el alcohol pasa fácilmente
entre las paredes del tubo y el índice, y éste no se mueve;
en cambio, cuando la temperatura baja, el alcohol
arrastra en su movimiento de retroceso dicho índice
porque éste encuentra una resistencia muy grande a salir
del líquido. La posición del índice indica, por tanto, la
temperatura más baja alcanzada.

17
TIEMPO DE LECTURA Y DE REGISTO DE LOS DATOS
A las 15 horas se revisa los aparatos y se revisa que tengan tintas las plumillas.
A las 6 horas o cuando no hay insolación se cambia la gráfica del heliógrafo Se
coloca los termómetros de mínima a la intemperie a 5 y 100 cm Toman una
lectura a las 7 de la mañana a la 1de la tarde y a las 7 de la noche a la mayoría
de los aparatos, se cambian las gráficas dependiendo del instrumento cada día
o cada semana, para los termómetros se realizan las lecturas a las horas
indicadas, para los instrumentos que son graficadores se les cambia la gráfica a
diaria por ejemplo el heliógrafo y se registran los datos en unas hojas especiales
y se suben al registro meteorológico y finalmente se almacenan.

Uno

Más contenido relacionado

La actualidad más candente

Similar a Uno

Último

Uno
