Este documento describe el vatímetro, un instrumento que mide la energía eléctrica en un circuito. Consiste en una bobina fija y otra móvil, similar a un electrodinamómetro. La bobina fija se denomina bobina de corriente y la móvil bobina de tensión. Explica también los vatímetros monofásicos, trifásicos y cómo conectar uno en un circuito de corriente continua.

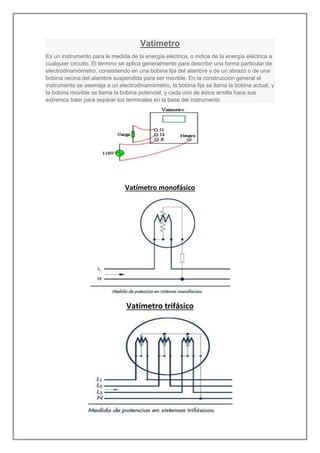

1. Vatímetro
Es un instrumento para le medida de la energía eléctrica, o índice de la energía eléctrica a
cualquier circuito. El término se aplica generalmente para describir una forma particular de
electrodinamómetro, consistiendo en una bobina fija del alambre y de un abrazo o de una
bobina vecina del alambre suspendida para ser movible. En la construcción general el
instrumento se asemeja a un electrodinamómetro, la bobina fija se llama la bobina actual, y
la bobina movible se llama la bobina potencial, y cada uno de éstos arrolla hace sus
extremos traer para separar los terminales en la base del instrumento
Vatímetro monofásico
Vatímetro trifásico

2. Conexionado interno de un vatimetro
Conexión de un vatímetro en un circuito de corriente continua.
