Este documento resume el tratamiento de aguas residuales en la Planta de Tratamiento de Aguas Residuales (PTAR) de Villavieja, Huila. Describe los objetivos de identificar los procesos de la PTAR y proponer acciones para educar sobre la importancia del tratamiento de aguas residuales. Resume los procesos de tratamiento preliminar, secundario y de lodos de la PTAR, incluyendo rejillas, desarenadores, reactores anaerobios y lechos de secado. Concluye proponiendo un esquema definitivo para el trat

1. MAESTRIA
DESARROLLO SOSTENIBLE Y MEDIO AMBIENTE
SEMINARIO MANEJO INTEGRADO DEL
AGUA
UNIVERSIDAD DE MANIZALES
2011

2. TRATAMIENTO DE AGUAS RESIDUALES
PTAR VILLAVIEJA-HUILA

3. PRESENTACION CASO DE ESTUDIO

4. PRESENTACION CASO DE ESTUDIO
El presente trabajo hace parte
de la caracterización de las
fuentes de contaminación del
agua, posteriormente hace
El recurso hídrico es considerado el análisis de conceptos básicos
vertedero habitual en el que arrojamos como el ciclo integral del
los residuos producidos de las agua, captación, potabilización y
actividades que realizamos, como
pesticidas, desechos químicos, metales abastecimiento para
pesados, residuos radiactivos entre posteriormente realizar la
otros, al grado que éstos cuerpos caracterización del municipio de
.
fuentes de vida los hemos Villavieja (Huila), lugar de
transformado en aguas peligrosas para análisis de este
los ecosistemas y para la misma ensayo, reconociendo sus
humanidad, todo porque asumimos y condiciones
confiamos plenamente en la gran sociales, económicas y
capacidad de purificación y aparente ambientales , posteriormente se
abundancia del agua, pero se escapa avanza sobre el modelo SELTAR
el detalle que cuando se sobresatura
un sistema su actividad mengua, de sistema experto que facilita el
ahí la importancia del tratamiento de proceso de toma de decisiones y
las aguas residuales. finalmente determinar el mejor
sistema de tratamiento de aguas
residuales PTAR definiendo sus
características más generales
para el municipio.

5. OBJETIVOS
• Garantizar la sostenibilidad ambiental para proteger a la
población sin restringir la actividad productiva.
.
• Identificar los procesos que se llevan a cabo en la PTAR
del Municipio de Villavieja-Huila.
• Proponer acciones relacionadas con la educación para el
conocimiento, funcionamiento, manejo e importancia de
cómo el uso eficiente del agua impacta en el tratamiento
. de las aguas residuales

6. Ciclo Integral del agua para el consumo humano
Abarca todas las actividades que tienen lugar desde la
captación hasta que se devuelven al medio natural, una
vez este ha sido utilizado. El hecho de completar el ciclo
significa que el agua devuelta al medio natural está en
condiciones de volver a ser utilizada.
Captación
El agua necesaria para abastecer a una población puede
proceder de varias fuentes de captación tales como
aguas lluvia, aguas superficiales y aguas subterráneas
Potabilización
Agua libre de todas sus impurezas, apta para el consumo
humano. La potabilización comprende la eliminación de los
elementos flotantes, agrupación de partículas en suspensión
mediante floculación y decantación y Cloración.

7. Abastecimiento
Infraestructuras de las que dispone, abastecimiento y distribución
de los recursos hídricos que demanda la población.
Saneamiento y depuración
Las aguas residuales son efluentes que contiene sustancias fecales
y otros compuestos derivados de utilizaciones diversas. Por lo tanto
este tipo de aguas proviene principalmente de un uso doméstico e
industrial
Consumo
Determinados por la suma de las demandas, consumos
municipales o urbanos; consumos agrícolas, ganaderos y
de riegos de parques, Consumos industriales y caudales
ecológicos.

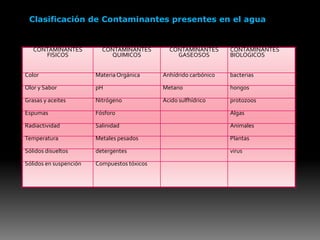

8. Clasificación de Contaminantes presentes en el agua
CONTAMINANTES CONTAMINANTES CONTAMINANTES CONTAMINANTES
FISICOS QUIMICOS GASEOSOS BIOLOGICOS
Color Materia Orgánica Anhídrido carbónico bacterias
Olor y Sabor pH Metano hongos
Grasas y aceites Nitrógeno Acido sulfhídrico protozoos
Espumas Fósforo Algas
Radiactividad Salinidad Animales
Temperatura Metales pesados Plantas
Sólidos disueltos detergentes virus
Sólidos en suspención Compuestos tóxicos

9. Secuencia del Agua Residual Urbana
TIPO DE PROCESO TIPO DE PROCESO EJEMPLO OBJETIVOS
DE TRATAMIENTO DE TRATAMIENTO
Pre tratamiento Procesos físicos Cribado y tamizado. Retención de gruesos
Dilaceleración. flotantes. Reducción del tamaño de
Desarenación. sólidos. Separación de arena en
Desengrasado. suspensión. Separación de grasas y
Homogeneizado aceites. Homogeneizar la concentración y
el caudal del agua residual.
Tratamiento primario Procesos físicos y Sedimentación. Flotación. Reducción de DBO5 en un
químicos. Floculación. Neutralización 20%almenos. Reducción de los sólidos
. en suspensión en tre el 50% y el 85%..
Tratamiento Proceso biológicos Procesos El influente del tratamiento secundario
secundario aerobios. Procesos debe haber reducido el DBO inicial en un
anaerobios. Procesado de 70 a 90% y los sólidos totales en un 90%.
los residuos sólidos.
Tratamiento terciario Procesos químicos Eliminación de Separación de los contaminantes
contaminantes no orgánicos no biodegradables y los
biodegradables. Eliminació nutrientes minerales.
n de nutrientes.
desinfección Procesos físicos y Desinfección química. Eliminación de microorganismos
químicos. Desinfección física. patógenos.

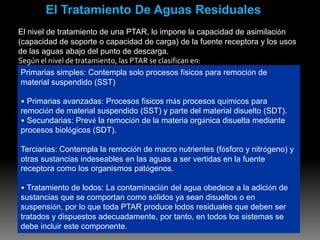

10. El Tratamiento De Aguas Residuales
El nivel de tratamiento de una PTAR, lo impone la capacidad de asimilación
(capacidad de soporte o capacidad de carga) de la fuente receptora y los usos
de las aguas abajo del punto de descarga.
Según el nivel de tratamiento, las PTAR se clasifican en:
Primarias simples: Contempla solo procesos físicos para remoción de
material suspendido (SST)
• Primarias avanzadas: Procesos físicos más procesos químicos para
remoción de material suspendido (SST) y parte del material disuelto (SDT).
• Secundarias: Prevé la remoción de la materia orgánica disuelta mediante
procesos biológicos (SDT).
Terciarias: Contempla la remoción de macro nutrientes (fósforo y nitrógeno) y
otras sustancias indeseables en las aguas a ser vertidas en la fuente
receptora como los organismos patógenos.
• Tratamiento de lodos: La contaminación del agua obedece a la adición de
sustancias que se comportan como sólidos ya sean disueltos o en
suspensión, por lo que toda PTAR produce lodos residuales que deben ser
tratados y dispuestos adecuadamente, por tanto, en todos los sistemas se
debe incluir este componente.

11. CARACTERISTICA SERVICIOS
PUBLICOS DE VILLAVIEJA
En cuanto al sistema de acueducto urbano de villavieja
este servicio es prestado por juntas administradoras y
la empresa Aguas del Desierto ESP siendo la cobertura
del 100% en el área urbana. Este sistema se encuentra
conformado por una estación de bombeo eléctrico que
capta las aguas directamente del rio magdalena y
mediante una línea de aducción llega a la planta de
tratamiento de agua potable tipo convencional de 22L/s
.
En cuanto al sistema de alcantarillado este tiene una
cobertura del 95% en el área urbana. El servicio de
aseo se presta una vez por semana donde se generan
poco más de 3 T de residuos sólidos.

12. PTAR VILLAVIEJA
CARACTERISTICA PTAR VILLAVIEJA DESCRIPCION
TRATAMIENTO PRELIMINAR
Rejilla gruesa+ Desarenador+ canaleta
Parshall
TRATAMIENTO SECUNDARIO
2 reactor anaerobio de flujo de pistón +
TIPO DE PTAR 4 filtro anaerobios de flujo ascendente
confiltro de carbón
TRATAMIENTO DE LODOS
Lechos de secado con cubierta
CAUDAL DE DISEÑO 12 L/s
PERIODO DE DISEÑO 20 AÑOS
80 %
EFICIENCIA DBO5
ESPERADA DE LA
PTAR
SST 80%

13. ESQUEMA DEFINITIVO PROPUESTO PARA EL TRATAMIENTO DE
LAS AGUAS RESIDUALES DEL MUNICIPIO DE VILLAVIEJA
(HUILA)
Preliminar
Secundario Reactor anaerobio
Tratamiento preliminar de Rejilla Gruesa
+ Rejilla Fina + Desarenador UASB (Reactor anaerobio de flujo ascendente
y manto de lodos)+ FP (Filtro Percolador)+ S2
(Sedimentador Secundario)
Lechos de secado

14. REPORTE AGUA VERTIDA
DBO (mg/L) PTAR SST (mg/L)
%Eficiencia de%Eficiencia
Fecha
Capacidad Remocion delde Remocion
Municipio Tipo de TratamientoX Y caracterizació Entrada Salida Entrada Salida
Instalada sistema de ttodel sistema
n
en DBO de tto en SST
Tratamiento
preliminar (Regilla +
Desarenador +
Canaleta Parshall),
Tratamiento
Villavieja Secundario: Reactor
879852 848541 Mayo 2010 12 284 79 165,3 103,7 72,18 37,27
Anaerobio de Flujo
Pistón + Filtro
Anaerobio de Flujo
Ascendente y
Lechos de Secado
con Cubierta

15. POSICIONES DESDE
Agua y saneamiento para todos
Uso eficiente del agua
Agua, alimentación y medio ambiente
Agua virtual

16. CONCLUSIONES
TRATAMIENTO DE AGUAS RESIDUALES
Responsabilidad de todos Educación
Implica un reto –
Gestión eficiente
procesos industriales
agua
Diseño Ptar
Culturales-sociales Tecnologia adaptada
Ambientales economicos Condiciones regionales

17. GRACIAS
