1. Trabajo Colaborativo
Tratamiento de Aguas Residuales
Néstor Ricardo Mejía Nariño
Juan Carlos Mejía Nariño
Kely Lorena Ortiz
Blanca Eulindany Ruiz Parra
Universidad de Manizales
Maestría en Medio Ambiente y Desarrollo Sostenible
Modulo: Manejo Integrado del Agua

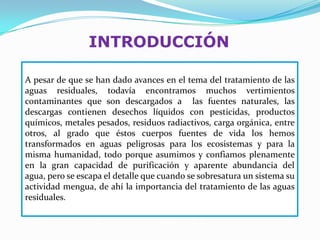

2. INTRODUCCIÓN
A pesar de que se han dado avances en el tema del tratamiento de las
aguas residuales, todavía encontramos muchos vertimientos
contaminantes que son descargados a las fuentes naturales, las
descargas contienen desechos líquidos con pesticidas, productos
químicos, metales pesados, residuos radiactivos, carga orgánica, entre
otros, al grado que éstos cuerpos fuentes de vida los hemos
transformados en aguas peligrosas para los ecosistemas y para la
misma humanidad, todo porque asumimos y confiamos plenamente
en la gran capacidad de purificación y aparente abundancia del
agua, pero se escapa el detalle que cuando se sobresatura un sistema su
actividad mengua, de ahí la importancia del tratamiento de las aguas
residuales.

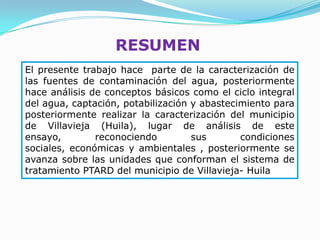

3. RESUMEN
El presente trabajo hace parte de la caracterización de
las fuentes de contaminación del agua, posteriormente
hace análisis de conceptos básicos como el ciclo integral
del agua, captación, potabilización y abastecimiento para
posteriormente realizar la caracterización del municipio
de Villavieja (Huila), lugar de análisis de este
ensayo, reconociendo sus condiciones
sociales, económicas y ambientales , posteriormente se
avanza sobre las unidades que conforman el sistema de
tratamiento PTARD del municipio de Villavieja- Huila

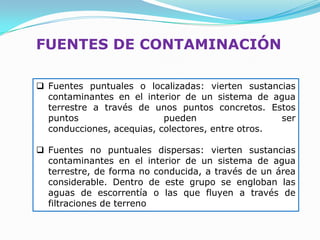

4. FUENTES DE CONTAMINACIÓN
 Fuentes puntuales o localizadas: vierten sustancias
contaminantes en el interior de un sistema de agua
terrestre a través de unos puntos concretos. Estos
puntos pueden ser
conducciones, acequias, colectores, entre otros.
 Fuentes no puntuales dispersas: vierten sustancias
contaminantes en el interior de un sistema de agua
terrestre, de forma no conducida, a través de un área
considerable. Dentro de este grupo se engloban las
aguas de escorrentía o las que fluyen a través de
filtraciones de terreno

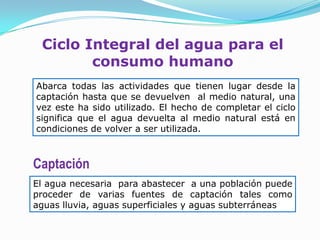

5. Ciclo Integral del agua para el
consumo humano
Abarca todas las actividades que tienen lugar desde la
captación hasta que se devuelven al medio natural, una
vez este ha sido utilizado. El hecho de completar el ciclo
significa que el agua devuelta al medio natural está en
condiciones de volver a ser utilizada.
Captación
El agua necesaria para abastecer a una población puede
proceder de varias fuentes de captación tales como
aguas lluvia, aguas superficiales y aguas subterráneas

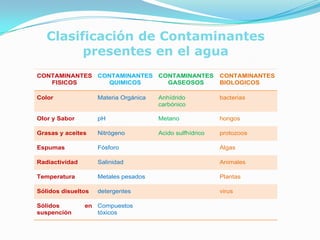

6. Clasificación de Contaminantes
presentes en el agua
CONTAMINANTES CONTAMINANTES CONTAMINANTES CONTAMINANTES
FISICOS QUIMICOS GASEOSOS BIOLOGICOS
Color Materia Orgánica Anhídrido bacterias
carbónico
Olor y Sabor pH Metano hongos
Grasas y aceites Nitrógeno Acido sulfhídrico protozoos
Espumas Fósforo Algas
Radiactividad Salinidad Animales
Temperatura Metales pesados Plantas
Sólidos disueltos detergentes virus
Sólidos en Compuestos
suspención tóxicos

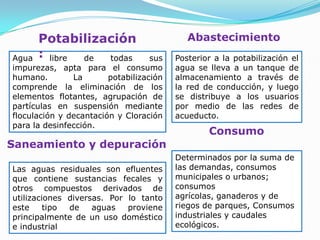

7. Potabilización Abastecimiento
Agua : libre de todas sus Posterior a la potabilización el
impurezas, apta para el consumo agua se lleva a un tanque de
humano. La potabilización almacenamiento a través de
comprende la eliminación de los la red de conducción, y luego
elementos flotantes, agrupación de se distribuye a los usuarios
partículas en suspensión mediante por medio de las redes de
floculación y decantación y Cloración acueducto.
para la desinfección.
Consumo
Saneamiento y depuración
Determinados por la suma de
Las aguas residuales son efluentes las demandas, consumos
que contiene sustancias fecales y municipales o urbanos;
otros compuestos derivados de consumos
utilizaciones diversas. Por lo tanto agrícolas, ganaderos y de
este tipo de aguas proviene riegos de parques, Consumos
principalmente de un uso doméstico industriales y caudales
e industrial ecológicos.

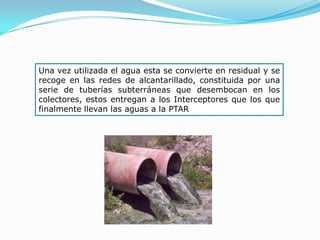

8. Una vez utilizada el agua esta se convierte en residual y se
recoge en las redes de alcantarillado, constituida por una
serie de tuberías subterráneas que desembocan en los
colectores, estos entregan a los Interceptores que los que
finalmente llevan las aguas a la PTAR

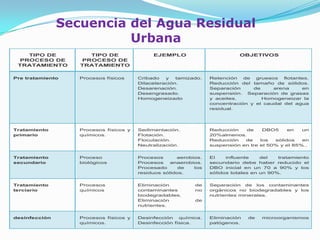

9. Secuencia del Agua Residual
Urbana
TIPO DE TIPO DE EJEMPLO OBJETIVOS
PROCESO DE PROCESO DE
TRATAMIENTO TRATAMIENTO
Pre tratamiento Procesos físicos Cribado y tamizado. Retención de gruesos flotantes.
Dilaceleración. Reducción del tamaño de sólidos.
Desarenación. Separación de arena en
Desengrasado. suspensión. Separación de grasas
Homogeneizado y aceites. Homogeneizar la
concentración y el caudal del agua
residual.
Tratamiento Procesos físicos y Sedimentación. Reducción de DBO5 en un
primario químicos. Flotación. 20%almenos.
Floculación. Reducción de los sólidos en
Neutralización. suspensión en tre el 50% y el 85%..
Tratamiento Proceso Procesos aerobios. El influente del tratamiento
secundario biológicos Procesos anaerobios. secundario debe haber reducido el
Procesado de los DBO inicial en un 70 a 90% y los
residuos sólidos. sólidos totales en un 90%.
Tratamiento Procesos Eliminación de Separación de los contaminantes
terciario químicos contaminantes no orgánicos no biodegradables y los
biodegradables. nutrientes minerales.
Eliminación de
nutrientes.
desinfección Procesos físicos y Desinfección química. Eliminación de microorganismos
químicos. Desinfección física. patógenos.

10. Municipio de Villavieja (Huila).

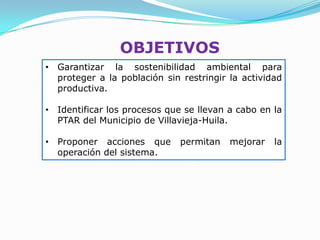

11. OBJETIVOS
• Garantizar la sostenibilidad ambiental para
proteger a la población sin restringir la actividad
productiva.
• Identificar los procesos que se llevan a cabo en la
PTAR del Municipio de Villavieja-Huila.
• Proponer acciones que permitan mejorar la
operación del sistema.

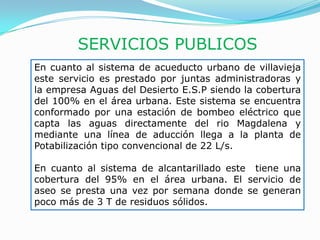

12. SERVICIOS PUBLICOS
En cuanto al sistema de acueducto urbano de villavieja
este servicio es prestado por juntas administradoras y
la empresa Aguas del Desierto E.S.P siendo la cobertura
del 100% en el área urbana. Este sistema se encuentra
conformado por una estación de bombeo eléctrico que
capta las aguas directamente del rio Magdalena y
mediante una línea de aducción llega a la planta de
Potabilización tipo convencional de 22 L/s.
En cuanto al sistema de alcantarillado este tiene una
cobertura del 95% en el área urbana. El servicio de
aseo se presta una vez por semana donde se generan
poco más de 3 T de residuos sólidos.

13. SELTAR
El modelo SELTAR se constituye en un sistema experto
que facilita el proceso de toma de decisiones. La
construcción del modelo recopila las experiencias de
diferentes autores, la caracterización de la oferta
tecnológica y las relaciona en un marco conceptual que
involucra conceptos de sostenibilidad, teoría general de
sistemas, producción más limpia, gestión integrada de
recursos hídricos, e impacto en salud y medio ambiente.
La a SELTAR realiza una n de
los sistemas de tratamiento de agua residual
stica, con el fin de definir los esquemas
gicos s apropiados para que las comunidades
controlen la n drica producto de los
vertimientos de las aguas residuales .

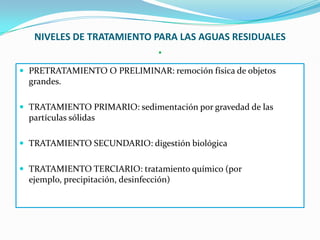

14. NIVELES DE TRATAMIENTO PARA LAS AGUAS RESIDUALES
.
 PRETRATAMIENTO O PRELIMINAR: remoción física de objetos
grandes.
 TRATAMIENTO PRIMARIO: sedimentación por gravedad de las
partículas sólidas
 TRATAMIENTO SECUNDARIO: digestión biológica
 TRATAMIENTO TERCIARIO: tratamiento químico (por
ejemplo, precipitación, desinfección)

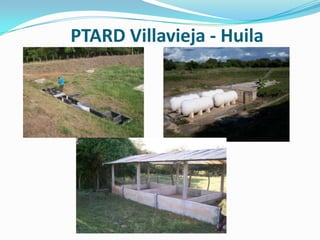

15. PTARD Villavieja - Huila

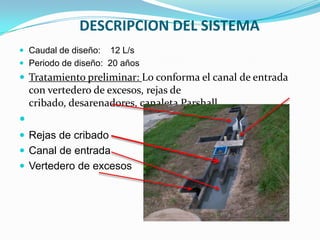

16. DESCRIPCION DEL SISTEMA
 Caudal de diseño: 12 L/s
 Periodo de diseño: 20 años
 Tratamiento preliminar: Lo conforma el canal de entrada
con vertedero de excesos, rejas de
cribado, desarenadores, canaleta Parshall.

 Rejas de cribado
 Canal de entrada
 Vertedero de excesos

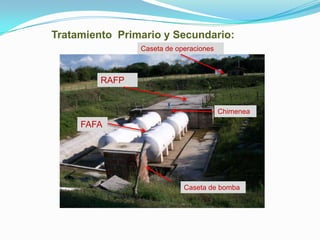

17. Tratamiento Primario y Secundario:
Caseta de operaciones
RAFP
Chimenea
FAFA
Caseta de bomba

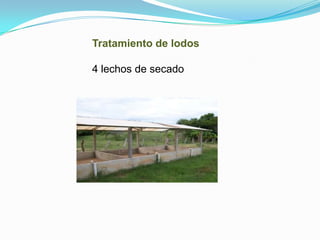

18. Tratamiento de lodos
4 lechos de secado

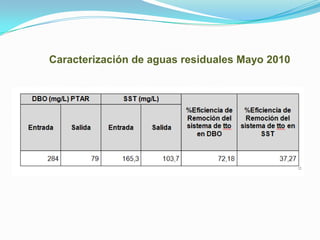

19. Caracterización de aguas residuales Mayo 2010

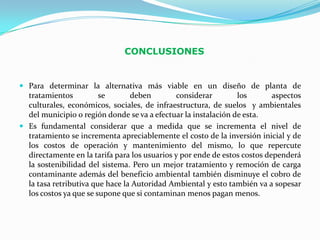

20. CONCLUSIONES
 Para determinar la alternativa más viable en un diseño de planta de
tratamientos se deben considerar los aspectos
culturales, económicos, sociales, de infraestructura, de suelos y ambientales
del municipio o región donde se va a efectuar la instalación de esta.
 Es fundamental considerar que a medida que se incrementa el nivel de
tratamiento se incrementa apreciablemente el costo de la inversión inicial y de
los costos de operación y mantenimiento del mismo, lo que repercute
directamente en la tarifa para los usuarios y por ende de estos costos dependerá
la sostenibilidad del sistema. Pero un mejor tratamiento y remoción de carga
contaminante además del beneficio ambiental también disminuye el cobro de
la tasa retributiva que hace la Autoridad Ambiental y esto también va a sopesar
los costos ya que se supone que si contaminan menos pagan menos.

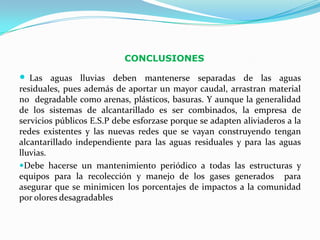

21. CONCLUSIONES
 Las aguas lluvias deben mantenerse separadas de las aguas
residuales, pues además de aportar un mayor caudal, arrastran material
no degradable como arenas, plásticos, basuras. Y aunque la generalidad
de los sistemas de alcantarillado es ser combinados, la empresa de
servicios públicos E.S.P debe esforzase porque se adapten aliviaderos a la
redes existentes y las nuevas redes que se vayan construyendo tengan
alcantarillado independiente para las aguas residuales y para las aguas
lluvias.
Debe hacerse un mantenimiento periódico a todas las estructuras y
equipos para la recolección y manejo de los gases generados para
asegurar que se minimicen los porcentajes de impactos a la comunidad
por olores desagradables

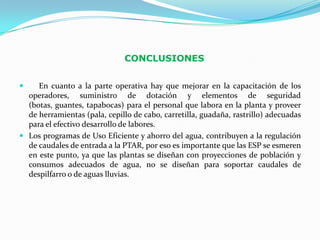

22. CONCLUSIONES
 En cuanto a la parte operativa hay que mejorar en la capacitación de los
operadores, suministro de dotación y elementos de seguridad
(botas, guantes, tapabocas) para el personal que labora en la planta y proveer
de herramientas (pala, cepillo de cabo, carretilla, guadaña, rastrillo) adecuadas
para el efectivo desarrollo de labores.
 Los programas de Uso Eficiente y ahorro del agua, contribuyen a la regulación
de caudales de entrada a la PTAR, por eso es importante que las ESP se esmeren
en este punto, ya que las plantas se diseñan con proyecciones de población y
consumos adecuados de agua, no se diseñan para soportar caudales de
despilfarro o de aguas lluvias.

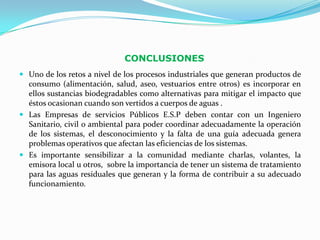

23. CONCLUSIONES
 Uno de los retos a nivel de los procesos industriales que generan productos de
consumo (alimentación, salud, aseo, vestuarios entre otros) es incorporar en
ellos sustancias biodegradables como alternativas para mitigar el impacto que
éstos ocasionan cuando son vertidos a cuerpos de aguas .
 Las Empresas de servicios Públicos E.S.P deben contar con un Ingeniero
Sanitario, civil o ambiental para poder coordinar adecuadamente la operación
de los sistemas, el desconocimiento y la falta de una guía adecuada genera
problemas operativos que afectan las eficiencias de los sistemas.
 Es importante sensibilizar a la comunidad mediante charlas, volantes, la
emisora local u otros, sobre la importancia de tener un sistema de tratamiento
para las aguas residuales que generan y la forma de contribuir a su adecuado
funcionamiento.

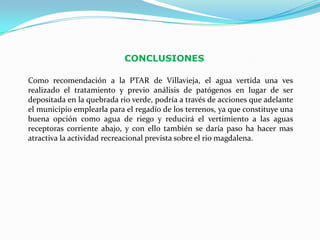

24. CONCLUSIONES
Como recomendación a la PTAR de Villavieja, el agua vertida una ves
realizado el tratamiento y previo análisis de patógenos en lugar de ser
depositada en la quebrada rio verde, podría a través de acciones que adelante
el municipio emplearla para el regadío de los terrenos, ya que constituye una
buena opción como agua de riego y reducirá el vertimiento a las aguas
receptoras corriente abajo, y con ello también se daría paso ha hacer mas
atractiva la actividad recreacional prevista sobre el rio magdalena.
