TOPICOS AVANZADOS EN INGENIERIA DE SISTEMAS

ESPECIALIDAD:

       INGENIERIA DE SISTEMAS E INFORMÁTICA

ALUMNO:

       Julio César Chumpitaz Avalos
WSDL
(Web Services Description Language - Lenguaje de Descripción de Servicios Web). Lenguaje basado en XML para
describir servicios web. Permite describir la interfaz pública de los servicios web; eso significa que detalla los
protocolos y los formatos de los mensajes necesarios para interactuar con los servicios listados en su catálogo. Las
operaciones y mensajes que soporta se describen en abstracto y se ligan después al protocolo concreto de red y al
formato del mensaje. WSDL se utiliza a menudo junto con SOAP y XML Schema.
Un documento WSDL proporciona la información necesaria al cliente para interaccionar con el servicio Web
Los documentos WSDL definen los servicios como colecciones de puntos finales
de red o puertos. En WSDL, la definición abstracta de puntos finales y de mensajes
se separa de la instalación concreta de red o de los enlaces del formato de datos.
Esto permite la reutilización de definiciones abstractas: mensajes, que son
descripciones abstractas de los datos que se están intercambiando y tipos de
puertos, que son colecciones abstractas de operaciones. Las especificaciones
concretas del protocolo y del formato de datos para un tipo de puerto determinado
constituyen un enlace reutilizable. Un puerto se define por la asociación de una
dirección de red y un enlace reutilizable; una colección de puertos define un
servicio. Por esta razón, un documento WSDL utiliza los siguientes elementos en
la definición de servicios de red:
Types: contenedor de definiciones del tipo de datos que utiliza algún sistema de
tipos :
Message: definición abstracta y escrita de los datos que se están comunicando.
Operation: descripción abstracta de una acción admitida por el servicio.
Port Type: conjunto abstracto de operaciones admitidas por uno o más puntos
finales.
Binding: especificación del protocolo y del formato de datos para un tipo de
puerto determinado.
Port: punto final único que se define como la combinación de un enlace y una
dirección de red.
Service: colección de puntos finales relacionados.

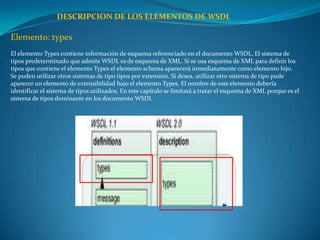

DESCRIPCION DE LOS ELEMENTOS DE WSDL

Elemento: types
El elemento Types contiene información de esquema referenciado en el documento WSDL. El sistema de
tipos predeterminado que admite WSDL es de esquema de XML. Si se usa esquema de XML para definir los
tipos que contiene el elemento Types el elemento schema aparecerá inmediatamente como elemento hijo.
Se puden utilizar otros sistemas de tipo tipos por extensión. Si desea, utilizar otro sistema de tipo pude
aparecer un elemento de extensibilidad bajo el elemento Types. El nombre de este elemento debería
identificar el sistema de tipos utilizados. En este capítulo se limitará a tratar el esquema de XML porque es el
sistema de tipos dominante en los documento WSDL
DESCRIPCION DE LOS ELEMENTOS DE WSDL


Elemento message
El elemento Message proporciona una abstracción común para el paso de mensajes entre el cliente y el servidor.
Como puede utilizar múltiples formatos de de definición de esquema en documento WSDL es necesario de
disponer de un mecanismo común de identificar los mensajes. El elemento Message proporciona este nivel
común de abstracción al que se hará referencia en otras partes del documento WSDL.

Pude Aparecer, y normalmente aparecerán, múltiples elementos Message en un documento WSDL, uno para
cada mensaje que se comunica entre el cliente y el servidor. Cada mensaje contiene uno o más elementos "Part"
que describen las piezas del contenido del mensaje. Un ejemplo de una parte es el cuerpo de un mensaje de
SOAP o un parámetro que forma parte de una cadena de petición, un parámetro codificado en el cuerpo del
mensaje de SOAP o todo el cuerpo de un mensaje de SOAP.

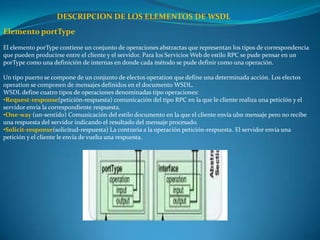

DESCRIPCION DE LOS ELEMENTOS DE WSDL
Elemento portType
El elemento porType contiene un conjunto de operaciones abstractas que representan los tipos de correspondencia
que pueden producirse entre el cliente y el servidor. Para los Servicios Web de estilo RPC se pude pensar en un
porType como una definición de internas en donde cada método se pude definir como una operación.

Un tipo puerto se compone de un conjunto de electos operation que define una determinada acción. Los electos
operation se componen de mensajes definidos en el documento WSDL.
WSDL define cuatro tipos de operaciones denominadas tipo operaciones:
•Request-response(petición-respuesta) comunicación del tipo RPC en la que le cliente realiza una petición y el
servidor envía la correspondiente respuesta.
•One-way (un-sentido) Comunicación del estilo documento en la que el cliente envía ubn mensaje pero no recibe
una respuesta del servidor indicando el resultado del mensaje procesado.
•Solicit-response(solicitud-respuesta) La contraria a la operación petición-respuesta. El servidor envía una
petición y el cliente le envía de vuelta una respuesta.
DESCRIPCION DE LOS ELEMENTOS DE WSDL


Elemento binding
El elemento binding contiene las definiciones de la asociación de un protocolo como SOAP a un determinado
bindingType. Las definiciones binding especifican detalles de formatos del mensaje y el protocolo. Por ejemplo, la
información de asociación especifica si se puede acceder a una instancia de un portType de forma RPC.

Las definiciones binding también indican el número de comunicaciones de re red que se requieren para realizar
una determinada acción. Por ejemplo, una llamada RPC de SOAP sobre HTTP podría involucrar un intercambio de
comunicación HTTP, pero esa misma llamada sobre SMTP podría involucrar dos intercambios de comunicaciones
de SMTP discretas.

La asociación de logra utilizando elementos de extensión. Cada protocolo tiene su propio conjunto de elementos de
extensión para especificar los detalles del protocolo y el formato de los mensajes. Para un determinado protocolo
los elementos de extensión se suelen utilizar para decorar las acciones individuales de una operación y la propia
operación con la información de asociación del protocolo. A veces los elementos de extensión se utilizan en el
propio nivel portType.

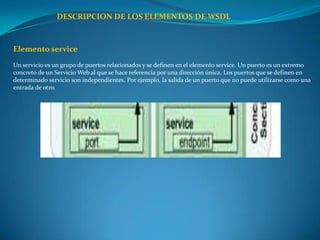

DESCRIPCION DE LOS ELEMENTOS DE WSDL



Elemento service
Un servicio es un grupo de puertos relacionados y se definen en el elemento service. Un puerto es un extremo
concreto de un Servicio Web al que se hace referencia por una dirección única. Los puertos que se definen en
determinado servicio son independientes. Por ejemplo, la salida de un puerto que no puede utilizarse como una
entrada de otro.

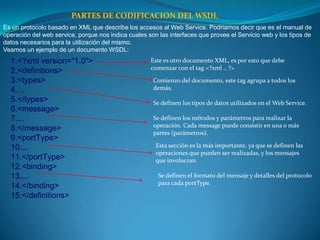

PARTES DE CODIFICACION DEL WSDL
Es un protocolo basado en XML que describe los accesos al Web Service. Podriamos decir que es el manual de
operación del web service, porque nos indica cuales son las interfaces que provee el Servicio web y los tipos de
datos necesarios para la utilización del mismo.
Veamos un ejemplo de un documento WSDL:
  1.<?xml version="1.0">                             Este es otro documento XML, es por esto que debe
  2.<definitions>                                    comenzar con el tag <?xml .. ?>

  3.<types>                                           Comienzo del documento, este tag agrupa a todos los
  4....                                               demás.
  5.</types>                                          Se definen los tipos de datos utilizados en el Web Service.
  6.<message>
  7....                                               Se definen los métodos y parámetros para realizar la
  8.</message>                                        operación. Cada message puede consistir en una o más
                                                      partes (parámetros).
  9.<portType>
  10....                                               Esta sección es la más importante, ya que se definen las
                                                       operaciones que pueden ser realizadas, y los mensajes
  11.</portType>                                       que involucran.
  12.<binding>
  13....                                                Se definen el formato del mensaje y detalles del protocolo
  14.</binding>                                         para cada portType.

  15.</definitions>

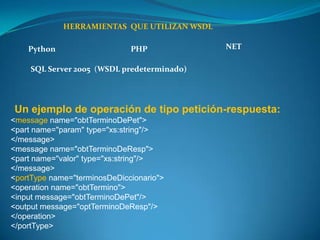

HERRAMIENTAS QUE UTILIZAN WSDL

    Python                    PHP             NET

     SQL Server 2005 (WSDL predeterminado)




Un ejemplo de operación de tipo petición-respuesta:
<message name="obtTerminoDePet">
<part name="param" type="xs:string"/>
</message>
<message name="obtTerminoDeResp">
<part name="valor" type="xs:string"/>
</message>
<portType name="terminosDeDiccionario">
<operation name="obtTermino">
<input message="obtTerminoDePet"/>
<output message="optTerminoDeResp"/>
</operation>
</portType>
BPEL4WS
Business Process Execution Language for Web Services pretende ser el estándar para la composicrión de
Workflows (los flujos de trabajo) basados en servicios web y teniendo en cuenta el apoyo que está teniendo
de diferentes fabricantes, va por buen camino.
IBM ha estado ofreciendo durante los ýltimos meses una serie de artículos sobre BPEL4WS que nos pueden
ayudar a comprender y a iniciarnos en esta ttecnología
Business Process Execution Language for Web
                                 Services (BPEL4WS)
• Lenguaje utilizado para la definición y ejecución de procesos de negocio utilizando
servicios web
• Permite, de una manera relativamente fácil y simple, componer una serie de
servicios web en nuevos servicios compuestos denominados procesos de negocio
(business processes)
• Resultado de la convergencia de dos lenguajes de flujo de trabajos
   •Web Services Flow Language (WSFL), de IBM
   • XLANG, de Microsoft

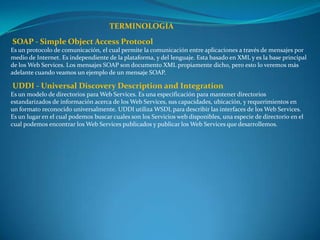

TERMINOLOGIA
SOAP - Simple Object Access Protocol
Es un protocolo de comunicación, el cual permite la comunicación entre aplicaciones a través de mensajes por
medio de Internet. Es independiente de la plataforma, y del lenguaje. Esta basado en XML y es la base principal
de los Web Services. Los mensajes SOAP son documento XML propiamente dicho, pero esto lo veremos más
adelante cuando veamos un ejemplo de un mensaje SOAP.

UDDI - Universal Discovery Description and Integration
Es un modelo de directorios para Web Services. Es una especificación para mantener directorios
estandarizados de información acerca de los Web Services, sus capacidades, ubicación, y requerimientos en
un formato reconocido universalmente. UDDI utiliza WSDL para describir las interfaces de los Web Services.
Es un lugar en el cual podemos buscar cuales son los Servicios web disponibles, una especie de directorio en el
cual podemos encontrar los Web Services publicados y publicar los Web Services que desarrollemos.

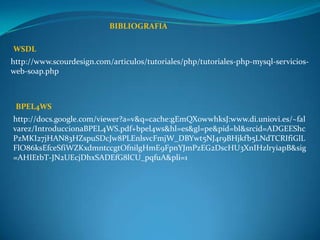

BIBLIOGRAFIA

WSDL
http://www.scourdesign.com/articulos/tutoriales/php/tutoriales-php-mysql-servicios-
web-soap.php



 BPEL4WS
http://docs.google.com/viewer?a=v&q=cache:gEmQX0wwhksJ:www.di.uniovi.es/~fal
varez/IntroduccionaBPEL4WS.pdf+bpel4ws&hl=es&gl=pe&pid=bl&srcid=ADGEEShc
PzMKI27jHAN83HZspuSDcJw8PLEnlsvcFmjW_DBYwt5NJ4r9BHjkfb5LNdTCRIfiGlL
FlO86ksEfceSfiWZKxdmntccgtOfnilgHmE9FpnYJmPzEG2DscHU3XnIHzlryiapB&sig
=AHIEtbT-JN2UEcjDhxSADEfG8lCU_pqfuA&pli=1
