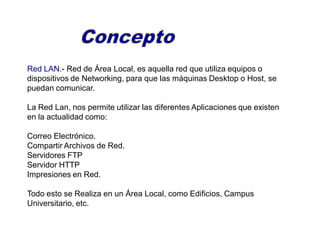

3. Red LAN.- Red de Área Local, es aquella red que utiliza equipos o
dispositivos de Networking, para que las máquinas Desktop o Host, se
puedan comunicar.
La Red Lan, nos permite utilizar las diferentes Aplicaciones que existen
en la actualidad como:
Correo Electrónico.
Compartir Archivos de Red.
Servidores FTP
Servidor HTTP
Impresiones en Red.
Todo esto se Realiza en un Área Local, como Edificios, Campus
Universitario, etc.

4. Computadora, es la que no das conexión hacia la Red Lan,
Hacia la red Internet. Consta de Discos duros, Periféricos,
Sistemas Operativos,
NIC, tarjeta Interfaz de Red, aquella tarjeta que nos
Permite que conectemos a la Red a través del
Protocolo Ethernet, nos da conectividad a los
Medios como UTP, Wireless, etc.

5. Hub.- es aquel dispositivo que nos permite conectarnos a
La red LAN, el trabaja con topología de Dominios de Broadcast.
Su forma de trabajo es dar el Acceso solo Aquel dispositivo
que tomo el MEDIO,
Switch.- es aquel dispositivo que reserva un Ancho de Banda
para cada puerto, Su dominio de Colisiones es 0. En los Swichth
se puede configurar las VLAN, las redes Virtuales LAN.
El Switch maneja direcciones MAC´s
Router.- es aquel dispositivo que nos permite direccionar, enrrutar,
Conmutar los paquetes de datos de una Red LAN hacia Otra
Red LAN ó Red WAN. Es aquel dispositivo que maneja tabla de
Direcciones y direcciones IP´s.

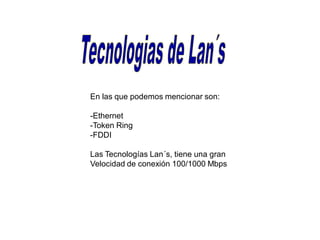

6. En las que podemos mencionar son:
-Ethernet
-Token Ring
-FDDI
Las Tecnologías Lan´s, tiene una gran
Velocidad de conexión 100/1000 Mbps

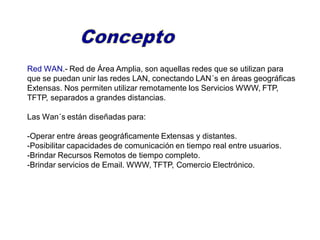

8. Red WAN.- Red de Área Amplia, son aquellas redes que se utilizan para
que se puedan unir las redes LAN, conectando LAN´s en áreas geográficas
Extensas. Nos permiten utilizar remotamente los Servicios WWW, FTP,
TFTP, separados a grandes distancias.
Las Wan´s están diseñadas para:
-Operar entre áreas geográficamente Extensas y distantes.
-Posibilitar capacidades de comunicación en tiempo real entre usuarios.
-Brindar Recursos Remotos de tiempo completo.
-Brindar servicios de Email. WWW, TFTP, Comercio Electrónico.

9. En las que podemos mencionar son:
-Módems
-RDSI
-ADSL
-FRAME RELAY
-E1, E2, Carrier Europeo
-SONET (Red de Fibra Óptica)
-La Velocidad con repuesto a las Tecnologías Lan
son menores 1Mbps, 4Mbps, 32 Mbps

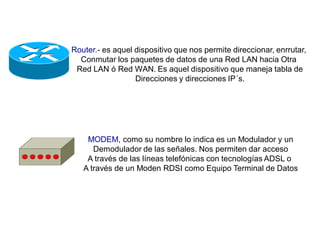

10. Router.- es aquel dispositivo que nos permite direccionar, enrrutar,
Conmutar los paquetes de datos de una Red LAN hacia Otra
Red LAN ó Red WAN. Es aquel dispositivo que maneja tabla de
Direcciones y direcciones IP´s.
MODEM, como su nombre lo indica es un Modulador y un
Demodulador de las señales. Nos permiten dar acceso
A través de las líneas telefónicas con tecnologías ADSL o
A través de un Moden RDSI como Equipo Terminal de Datos

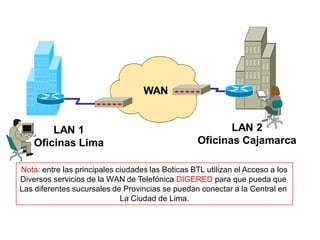

11. WAN
LAN 1
Oficinas Lima
LAN 2
Oficinas Cajamarca
Nota: entre las principales ciudades las Boticas BTL utilizan el Acceso a los
Diversos servicios de la WAN de Telefónica DIGERED para que pueda que
Las diferentes sucursales de Provincias se puedan conectar a la Central en
La Ciudad de Lima.

13. Red MAN.- Red de Área Metropolitana, generalmente consta de una o mas
LANs, dentro de un área geográfica común.
Casi siempre se utiliza un ISP para conectar dos o más LAN utilizando
líneas privadas de comunicación o servicios ópticos
Las redes MAN, son propiedades en general de ISP, por que su instalación
Tiene un costo elevado.
Ejemplos, TELMEX tiene toda una Red MAN para prestar los servicios de
Internet y conexionado a diferentes servicios que brindan a Empresas.
Telefónica Empresas, también tiene toda una Red MAN para uso exclusivo
de clientes Empresaliares.

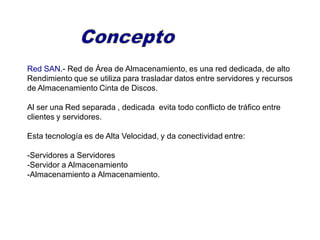

15. Red SAN.- Red de Área de Almacenamiento, es una red dedicada, de alto
Rendimiento que se utiliza para trasladar datos entre servidores y recursos
de Almacenamiento Cinta de Discos.
Al ser una Red separada , dedicada evita todo conflicto de tráfico entre
clientes y servidores.
Esta tecnología es de Alta Velocidad, y da conectividad entre:
-Servidores a Servidores
-Servidor a Almacenamiento
-Almacenamiento a Almacenamiento.

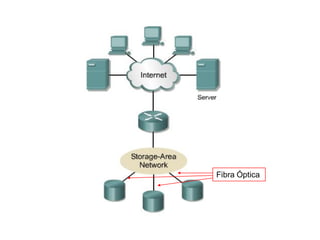

16. Fibra Óptica

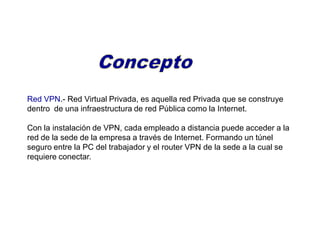

18. Red VPN.- Red Virtual Privada, es aquella red Privada que se construye
dentro de una infraestructura de red Pública como la Internet.
Con la instalación de VPN, cada empleado a distancia puede acceder a la
red de la sede de la empresa a través de Internet. Formando un túnel
seguro entre la PC del trabajador y el router VPN de la sede a la cual se
requiere conectar.

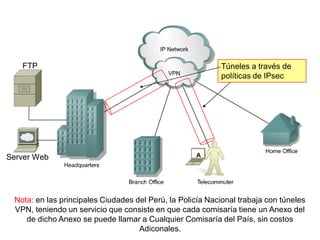

19. A
FTP
Server Web
Túneles a través de
políticas de IPsec
Nota: en las principales Ciudades del Perú, la Policía Nacional trabaja con túneles
VPN, teniendo un servicio que consiste en que cada comisaría tiene un Anexo del
de dicho Anexo se puede llamar a Cualquier Comisaría del País, sin costos
Adiconales.

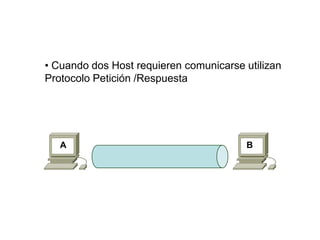

21. • Cuando dos Host requieren comunicarse utilizan
Protocolo Petición /Respuesta
A B

22. A B
Cliente
Servidor
ClienteServidor

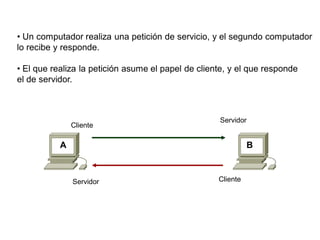

• Un computador realiza una petición de servicio, y el segundo computador
lo recibe y responde.
• El que realiza la petición asume el papel de cliente, y el que responde
el de servidor.

24. A
Cliente
Servidor

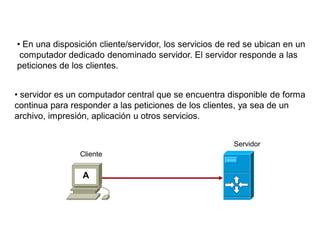

• En una disposición cliente/servidor, los servicios de red se ubican en un
computador dedicado denominado servidor. El servidor responde a las
peticiones de los clientes.
• servidor es un computador central que se encuentra disponible de forma
continua para responder a las peticiones de los clientes, ya sea de un
archivo, impresión, aplicación u otros servicios.

27. Sin Tarjeta
Sin Tarjeta
Sin Tarjeta
Sin TarjetaSin Tarjeta

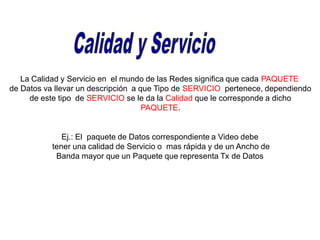

28. La Calidad y Servicio en el mundo de las Redes significa que cada PAQUETE
de Datos va llevar un descripción a que Tipo de SERVICIO pertenece, dependiendo
de este tipo de SERVICIO se le da la Calidad que le corresponde a dicho
PAQUETE.
Ej.: El paquete de Datos correspondiente a Video debe
tener una calidad de Servicio o mas rápida y de un Ancho de
Banda mayor que un Paquete que representa Tx de Datos

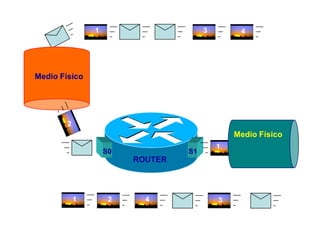

29. ROUTER
S0 S1
Medio Físico
Medio Físico
1 3 4
1
2
1 2 4 3
