El documento describe los principios básicos del diseño de redes de datos, incluyendo objetivos como ofrecer conectividad rápida y segura a los usuarios. Explica que las redes se diseñan considerando parámetros como escalabilidad, rendimiento, seguridad y administrabilidad. También cubre conceptos como topologías, tecnologías emergentes, capas de una red jerárquica y el modelo OSI.

1. Ing. José Carlos Távara Carbajal

2. El Objetivo, de diseñar Redes de Datos, es ofrecer
a sus usuarios conectividad Lan y Wan de rápido
Acceso y Seguros.
• Al diseñar una Red de Datos, debemos considerar
El tipo de topología Física, el tipo de Acceso a los medios.
• Las tecnologías emergentes que podemos Aplicar.
• Todo esto de acuerdo a las necesidades de nuestra
Red y Usuarios.

3. Las Redes de Datos, son diseñadas de acuerdo a los
siguientes parámetros:
•Escalabilidad.
• Rendimiento.
•Seguridad.
•Administrabilidad.
•Adaptabilidad.

4. Escabilidad.- se da la escabilidad en una Red, por que
comprende una Jerarquía en el Diseño de la Red.

5. Seguridad.- toda RED de datos debe ser segura, en ataques
Tanto en su propia INTRANET, como ataques externos
INTERNET.
• La seguridad se puede realizar a través de un FIREWALL,
a través de un PIX (propietario CISCO).
• También se puede realizar Seguridad, a través de ACL (listas
de acceso), configurable en equipos de comunicación como
Switch, Router, controlando el tráfico IP.
• La Autenticación es una medida de seguridad, encontramos
Servidores Dedicados, como Servidores TACCAS, RADIUS.

6. INTERNET
FIREWALL
ROUTER (ACL)
RED LAN
MUNDO EXTERIORMUNDO INTERIOR
HACKER INTRANET
HACKER EXTERIOR
SERV. TACCAS
SERV. RADIUS

7. Administrabilidad.- en una RED de datos se deben
tener equipos que sean ADMINISTRABLE, que a través
de la Asignación de una dirección IP y un Software de
Administración, se pueda configurar los equipos de
Comunicación de acuerdo a las necesidades de la RED.
Administrador de Red
IP: 192.168.1.1
IoS.- es el Software de administración de los Equipos CISCO.

8. Adaptabilidad.- cuando se diseña una RED de Datos se
debe considerar que los equipos de comunicación sean
Adaptables entre ellos.
Es decir que entre ellos se deben tener Interoperabilidad.
Esto, significa que los equipos de diferentes fabricantes
deben operar entre ellos.

9. Rendimiento.- esta ligado a los parámetros que determinan
La velocidad de nuestra RED, como las diversas tecnologías
que podemos utilizar.
• Por ejemplo:
• tecnologías Ethernet de 100Mbps, 1Gps.
• Medios de Transmisión como:
- UTP Cat 5e, Cat 6.
- Fibra Óptica (Multimodo, Monomodo).
- Wlan 802.11 a/b/g.

10. Ing. José Carlos Távara Carbajal

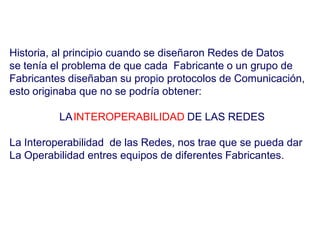

11. Historia, al principio cuando se diseñaron Redes de Datos
se tenía el problema de que cada Fabricante o un grupo de
Fabricantes diseñaban su propio protocolos de Comunicación,
esto originaba que no se podría obtener:
LAINTEROPERABILIDAD DE LAS REDES
La Interoperabilidad de las Redes, nos trae que se pueda dar
La Operabilidad entres equipos de diferentes Fabricantes.

12. Redes Jerárquicas.- las redes jerárquicas, se diseñan a
través de 3 capas, para poder dividir el tráfico y consumo
del Ancho de Banda por cada Capa.
Entre las Capas se menciona :
- Capa de Acceso, esta capa tiene como tarea el de poder
dar Acceso a los Host, Servidores y diversos Usuarios,
para brindar conectividad y servicios de Red.

13. - Capa de Distribución, esta capa tiene como función
el de poder brindar servicios de conectividad a los equipos
de comunicación que sirven para que los Usuarios puedan
Acceder a la Red.
- Capa de Core, en esta capa vamos a manejar el tráfico
Y Ancho de Banda entre los diversos equipos de Core , que
Manejan velocidades y BW superiores.

14. F.O

15. Ing. José Carlos Távara Carbajal

16. Sistemas abiertos
• Es aquel sistema en el cual su
arquitectura es conocida
• TCP/IP es una red de sistema abierto:
Proceso de hacer una red con sistemas
abiertos usando un protocolo de red.

17. Sistemas Cerrados
• Es aquel sistema en el cual su
arquitectura no es conocida.
• El sistema Operativo IoS de CISCO es
un Sistema Cerrado, solo se conoce los
comandos para la configuración de
Equipos de Comunicación.

18. Modelo de Capas
• El tener un Modelo de Capas nos sirve
para poder comprender como se da una
comunicación entre dos Puntos.
• El dividir los Modelos en capas ayuda
en que cada capa va a tener una tarea
ó función especifica que realizar.

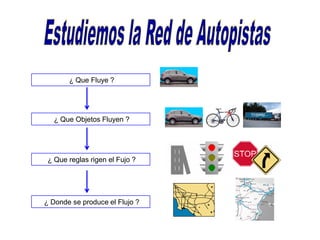

20. ¿ Que Fluye ?
¿ Donde se produce el Flujo ?
¿ Que reglas rigen el Fujo ?
¿ Que Objetos Fluyen ?

21. ¿ Que Fluye ?
¿ Donde se produce el Flujo ?
¿ Que reglas rigen el Fujo ?
¿ Que Objetos Fluyen ?

22. ¿ Que Fluye ?
¿ Donde se produce el Flujo ?
¿ Que reglas rigen el Fujo ?
¿ Que Objetos Fluyen ?

25. El dividir el Modelo de Red, en CAPAS se realiza con el propósito
que cada CAPA se pueda comunicar con su correspondiente en
el lado opuesto.
Esto le da una tarea a cada CAPA , y se pueda comunicar
Con su correspondiente en el EXTREMO
Fuente Destino
Medio Físico

26. Capas
• El propósito es dividir todos los
requerimientos en grupos:
– Grupo de transporte de datos.
– Grupo para el empaquetamiento de los
mensajes.
– Grupo para las aplicaciones de usuario
final...
– A cada grupo de tareas relacionadas se le
llama... CAPA !!!!...

27. En los años de 1980, hubo un crecimiento por interconectar los
Dispositivos de las Redes LAN, para ello diferente proveedores
ponían al mercado cada vez diferentes dispositivos con Sistemas
Cerrados o Propietarios, lo cual causo solo se podría interconectar
Dispositivos del mismo Proveedor.
Colisione
s
Sistema Propietario, significa que los dispositivos de Networking de un
Proveedor solo funcionan entre si tanto en Hardware como Software

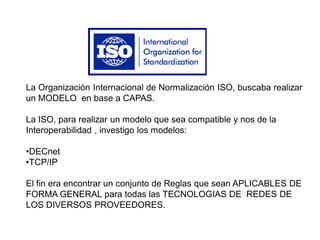

28. La Organización Internacional de Normalización ISO, buscaba realizar
un MODELO en base a CAPAS.
La ISO, para realizar un modelo que sea compatible y nos de la
Interoperabilidad , investigo los modelos:
•DECnet
•TCP/IP
El fin era encontrar un conjunto de Reglas que sean APLICABLES DE
FORMA GENERAL para todas las TECNOLOGIAS DE REDES DE
LOS DIVERSOS PROVEEDORES.

30. El modelo OSI : MODELO DE INTERCONEXIÓN DE SISTEMA ABIERTOS
El Modelo OSI fue lanzado en 1984, con la misión de proporcionar a los
Fabricantes un conjunto de ESTANDARES con el propósito :
•Asegurar una mayor Compatibilidad.
•Desarrollar una mayor Interoperabilidad.
Todo esto entre los distintos tipos de TECNOLOGISAS DE RED de diversos
PROVEEDORES

31. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI

32. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI

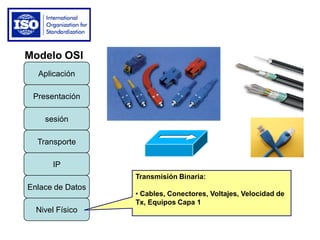

Transmisión Binaria:
• Cables, Conectores, Voltajes, Velocidad de
Tx, Equipos Capa 1

33. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI

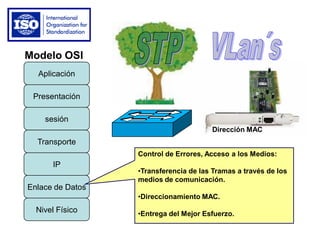

Control de Errores, Acceso a los Medios:
•Transferencia de las Tramas a través de los
medios de comunicación.
•Direccionamiento MAC.
•Entrega del Mejor Esfuerzo.
Dirección MAC

34. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI
Direccionamiento Lógico, Determinación de
la Mejor Ruta:
•Conmutación de Paquetes.
•Direccionamiento de Paquetes.

35. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI
Conexión de Extremo a Extremo, se ocupa de:
•Se ocupa de aspectos de Transportes entre los host.
•Confiabilidad de transporte de Datos.
•Establece, mantiene, termina, Circuitos virtuales.
•Control de Flujo de Información y Recuperación.

36. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI
Comunicación entre Hosts:
•Establece, administra, y termina las sesiones
entre aplicaciones y capa Inferiores.

37. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI
Representación de los Datos :
•Garantiza que los datos sean legibles, para el sistema
receptor y transmisor.
•Se encarga de dar Formato a los DATOS.
•Negocia la Sintaxis de transferencia de DATOS para la capa
de Aplicación.

38. Enlace de Datos
IP
Transporte
sesión
Presentación
Aplicación
Nivel Físico
Modelo OSI
Interfaz de Usuario Final :
•Suministra servicios de red a los procesos de aplicación.
•Se da Aplicaciones como Email, FTP, TFTP, WWW.

39. Ventajas de OSI:
•Es un estándar genérico, independiente de los protocolos.
•Es un Modelo mas detallado, lo que hace que sea mas didáctico
para la enseñanza y aprendizaje.
•Al ser un Modelo mas detallado, resulta de mayor utilidad para el
diagnóstico de fallas.

40. Desventajas de OSI:
• Las Redes por lo general no se desarrollan a partir del Modelo OSI.
• El modelo OSI, se subdivide en muchas capas, lo cual lo hace muy
Complejo para su implementación.
• No se utilizo como estándar para la INTERNET, quedo de lado.

41. miembros natos
miembros correspondientes
miembros suscritos
otros Estados clasificados ISO 3166-1, no miembros de la ISO
Mapa mundial de Estados comités miembros de la ISO

43. 1.- En que Capa del Modelo OSI, se establecen las Características
de los Conectores ?
2.- En que Capa del Modelo OSI, se trabaja el Direccionamiento IP ?

44. 1.- En que Capa del Modelo OSI, trabaja un Host o PC ?
2 .- En que Capa del Modelo OSI, trabaja la Tarjeta NIC o
Tarjeta de RED ?

45. 1.- En que Capa del Modelo OSI, se realiza el Direccionamiento
Físico ?
2.- En que Capa del Modelo OSI, Trabaja el HUB ?
Que técnica usa para acceder a los medios?

46. 1.- En que Capa del Modelo OSI, se gestiona la SINTAXIS de la DATA ?
2.- Mencionar y UBICAR las PRIMERAS CUATRO CAPAS DEL
MODELO OSI ?

47. 2.- Mencionar y UBICAR las TRES CAPAS SUPERIORES del
MODELO OSI ?
2.- POR QUE REALIZAMOS MODELAMIENTO EN BASE A CAPAS ?

48. Mencionar y ubicar las tres CAPAS de una
RED JERARQUICA ???
CUANDO SE DISEÑAN REDES DE DATOS EN INFRAESTRUCTURA
FISICA Y LOGICA SE DEBE CONSIDERAR
LAS NECESIDADES DEL …………………………………………… ?

49. INTERNET
RED LAN
MUNDO ………………….?MUNDO ……….. ?
HACKER ……….……… ? HACKER …………..… ?

50. 1.- Reconocer cada Figura de la parte Derecha.
2 .- Reconocer en que Capa del Modelo OSI trabaja cada una de la Figura.
3.- Relacionar solo las Capas del Modelo con las Figuras.

51. 1.- Reconocer cada Figura de la parte Derecha.
2 .- Reconocer en que Capa del Modelo OSI trabaja cada una de la Figura.
3.- Relacionar solo las Capas del Modelo con las Figuras.

52. ¿ Que Fluye ?
¿ Donde se produce el Flujo ?
¿ Que reglas rigen el Fujo ?
¿ Que Objetos Fluyen ?
