Este documento describe diferentes tipos de redes de computadoras, incluyendo redes de área personal (PAN), redes de área local (LAN), redes de área del campus (CAN), redes de área metropolitana (MAN), redes de área amplia (WAN) y redes de área de almacenamiento (SAN). Se proporcionan detalles sobre las características, componentes, ventajas y desventajas de las redes LAN, MAN y WAN.

1. CARIBBEAN INTERNATIONAL UNIVERSITY
Tecnología Aplicada a la Gerencia
Integrantes:
Jiménez Willianggi
Rojas María Elizabeth
Díaz Harold
Murillo Rafael
Cárdenas José
Caracas, 25 de Julio 2012

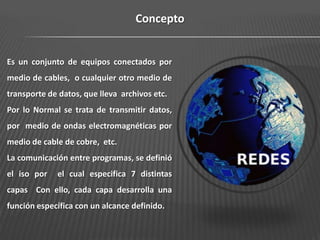

2. Concepto
Es un conjunto de equipos conectados por
medio de cables, o cualquier otro medio de
transporte de datos, que lleva archivos etc.
Por lo Normal se trata de transmitir datos,
por medio de ondas electromagnéticas por
medio de cable de cobre, etc.
La comunicación entre programas, se definió
el iso por el cual especifica 7 distintas
capas Con ello, cada capa desarrolla una
función específica con un alcance definido.

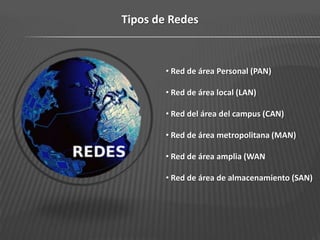

3. Tipos de Redes
• Red de área Personal (PAN)
• Red de área local (LAN)
• Red del área del campus (CAN)
• Red de área metropolitana (MAN)
• Red de área amplia (WAN
• Red de área de almacenamiento (SAN)

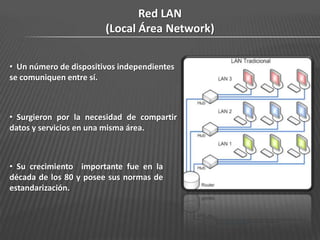

4. Red LAN
(Local Área Network)
• Un número de dispositivos independientes
se comuniquen entre sí.
• Surgieron por la necesidad de compartir
datos y servicios en una misma área.
• Su crecimiento importante fue en la
década de los 80 y posee sus normas de
estandarización.

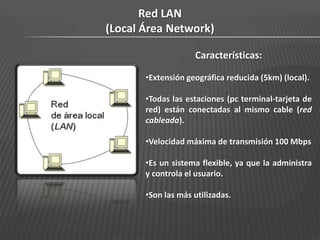

5. Red LAN
(Local Área Network)
Características:
•Extensión geográfica reducida (5km) (local).
•Todas las estaciones (pc terminal-tarjeta de
red) están conectadas al mismo cable (red
cableada).
•Velocidad máxima de transmisión 100 Mbps
•Es un sistema flexible, ya que la administra
y controla el usuario.
•Son las más utilizadas.

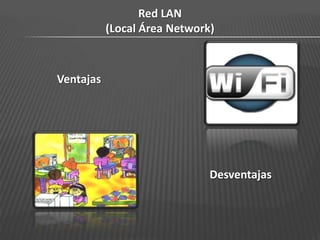

6. Red LAN
(Local Área Network)
Ventajas
Desventajas

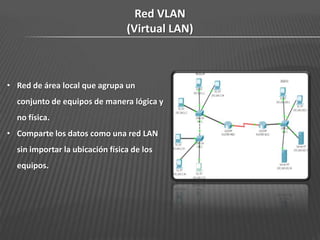

7. Red VLAN
(Virtual LAN)
• Red de área local que agrupa un
conjunto de equipos de manera lógica y
no física.
• Comparte los datos como una red LAN
sin importar la ubicación física de los
equipos.

8. Red VLAN
(Virtual LAN)
Características:
• Es posible liberarse de las limitaciones de la
arquitectura física (limitaciones
geográficas, limitaciones de dirección, etc.).
• Es virtual.
• No cableada

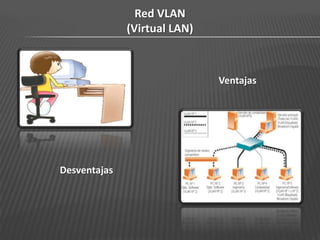

9. Red VLAN
(Virtual LAN)
Ventajas
Desventajas

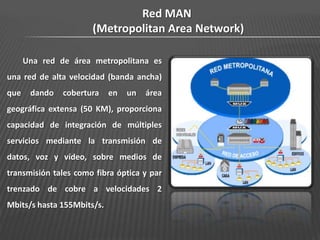

10. Red MAN
(Metropolitan Area Network)
Una red de área metropolitana es
una red de alta velocidad (banda ancha)
que dando cobertura en un área
geográfica extensa (50 KM), proporciona
capacidad de integración de múltiples
servicios mediante la transmisión de
datos, voz y vídeo, sobre medios de
transmisión tales como fibra óptica y par
trenzado de cobre a velocidades 2
Mbits/s hasta 155Mbits/s.

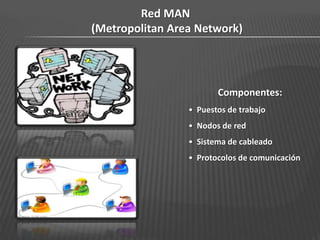

11. Red MAN
(Metropolitan Area Network)
Componentes:
• Puestos de trabajo
• Nodos de red
• Sistema de cableado
• Protocolos de comunicación

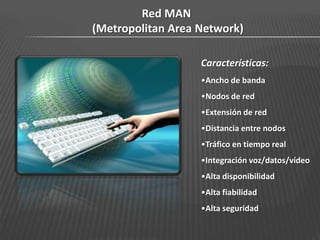

12. Red MAN
(Metropolitan Area Network)
Características:
•Ancho de banda
•Nodos de red
•Extensión de red
•Distancia entre nodos
•Tráfico en tiempo real
•Integración voz/datos/vídeo
•Alta disponibilidad
•Alta fiabilidad
•Alta seguridad

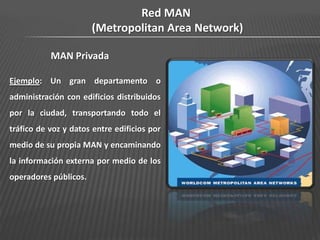

13. Red MAN
(Metropolitan Area Network)
MAN Privada
Ejemplo: Un gran departamento o
administración con edificios distribuidos
por la ciudad, transportando todo el
tráfico de voz y datos entre edificios por
medio de su propia MAN y encaminando
la información externa por medio de los
operadores públicos.

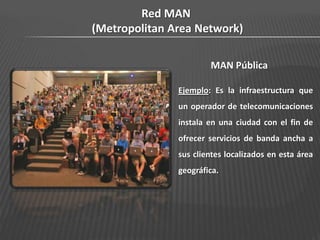

14. Red MAN
(Metropolitan Area Network)
MAN Pública
Ejemplo: Es la infraestructura que
un operador de telecomunicaciones
instala en una ciudad con el fin de
ofrecer servicios de banda ancha a
sus clientes localizados en esta área
geográfica.

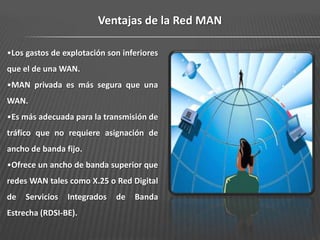

15. Ventajas de la Red MAN
•Los gastos de explotación son inferiores
que el de una WAN.
•MAN privada es más segura que una
WAN.
•Es más adecuada para la transmisión de
tráfico que no requiere asignación de
ancho de banda fijo.
•Ofrece un ancho de banda superior que
redes WAN tales como X.25 o Red Digital
de Servicios Integrados de Banda
Estrecha (RDSI-BE).

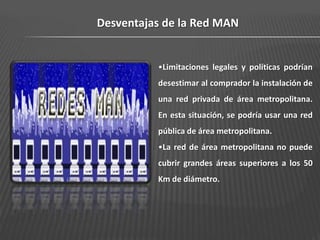

16. Desventajas de la Red MAN
•Limitaciones legales y políticas podrían
desestimar al comprador la instalación de
una red privada de área metropolitana.
En esta situación, se podría usar una red
pública de área metropolitana.
•La red de área metropolitana no puede
cubrir grandes áreas superiores a los 50
Km de diámetro.

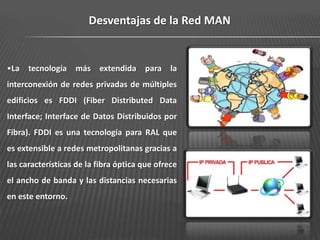

17. Desventajas de la Red MAN
•La tecnología más extendida para la
interconexión de redes privadas de múltiples
edificios es FDDI (Fiber Distributed Data
Interface; Interface de Datos Distribuidos por
Fibra). FDDI es una tecnología para RAL que
es extensible a redes metropolitanas gracias a
las características de la fibra óptica que ofrece
el ancho de banda y las distancias necesarias
en este entorno.

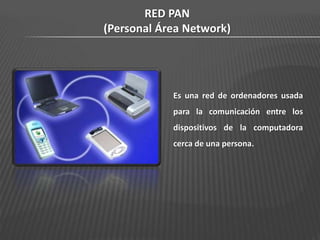

18. RED PAN
(Personal Área Network)
Es una red de ordenadores usada
para la comunicación entre los
dispositivos de la computadora
cerca de una persona.

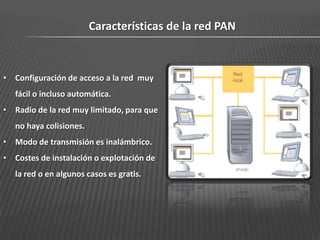

19. Características de la red PAN
• Configuración de acceso a la red muy
fácil o incluso automática.
• Radio de la red muy limitado, para que
no haya colisiones.
• Modo de transmisión es inalámbrico.
• Costes de instalación o explotación de
la red o en algunos casos es gratis.

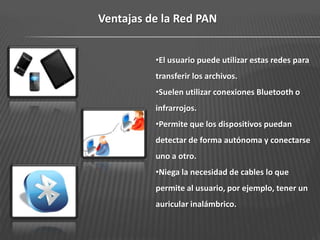

20. Ventajas de la Red PAN
•El usuario puede utilizar estas redes para
transferir los archivos.
•Suelen utilizar conexiones Bluetooth o
infrarrojos.
•Permite que los dispositivos puedan
detectar de forma autónoma y conectarse
uno a otro.
•Niega la necesidad de cables lo que
permite al usuario, por ejemplo, tener un
auricular inalámbrico.

21. Desventajas de la Red PAN
•Solo cubren un rango de menos de
10 metros.
•Su susceptibilidad a las
interferencias electromagnéticas.
• La baja seguridad que ofrecen.
•Son más lentas que las redes que
utilizan cableado.

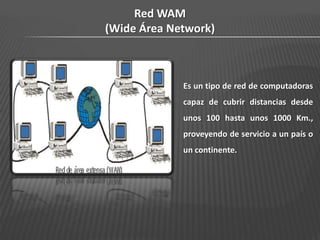

22. Red WAM
(Wide Área Network)
Es un tipo de red de computadoras
capaz de cubrir distancias desde
unos 100 hasta unos 1000 Km.,
proveyendo de servicio a un país o
un continente.

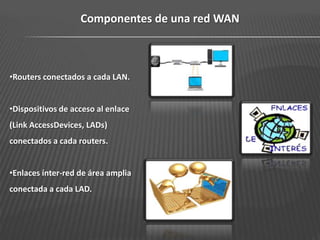

23. Componentes de una red WAN
•Routers conectados a cada LAN.
•Dispositivos de acceso al enlace
(Link AccessDevices, LADs)
conectados a cada routers.
•Enlaces ínter-red de área amplia
conectada a cada LAD.

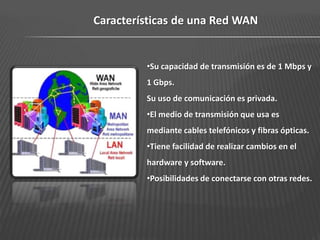

24. Características de una Red WAN
•Su capacidad de transmisión es de 1 Mbps y
1 Gbps.
Su uso de comunicación es privada.
•El medio de transmisión que usa es
mediante cables telefónicos y fibras ópticas.
•Tiene facilidad de realizar cambios en el
hardware y software.
•Posibilidades de conectarse con otras redes.

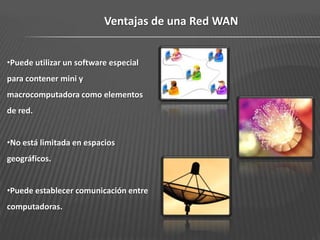

25. Ventajas de una Red WAN
•Puede utilizar un software especial
para contener mini y
macrocomputadora como elementos
de red.
•No está limitada en espacios
geográficos.
•Puede establecer comunicación entre
computadoras.

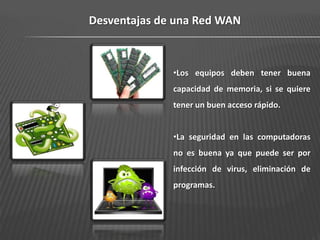

26. Desventajas de una Red WAN
•Los equipos deben tener buena
capacidad de memoria, si se quiere
tener un buen acceso rápido.
•La seguridad en las computadoras
no es buena ya que puede ser por
infección de virus, eliminación de
programas.

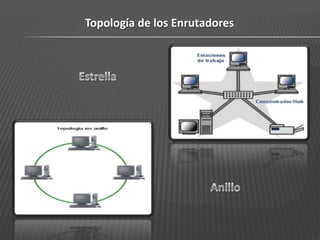

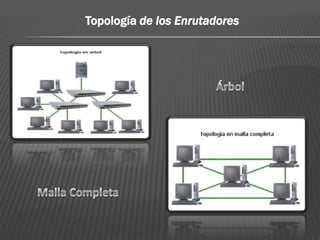

27. Topología de los Enrutadores

28. Topología de los Enrutadores
