DDR2 es la segunda generación de memoria SDRAM que ofrece mayores velocidades y menor consumo de energía que DDR. Los módulos DDR2 no son compatibles con zócalos DDR debido a diferencias en el diseño de los chips y conectores. DDR2 está disponible en una variedad de velocidades y formatos para computadoras de escritorio, notebooks y servidores.

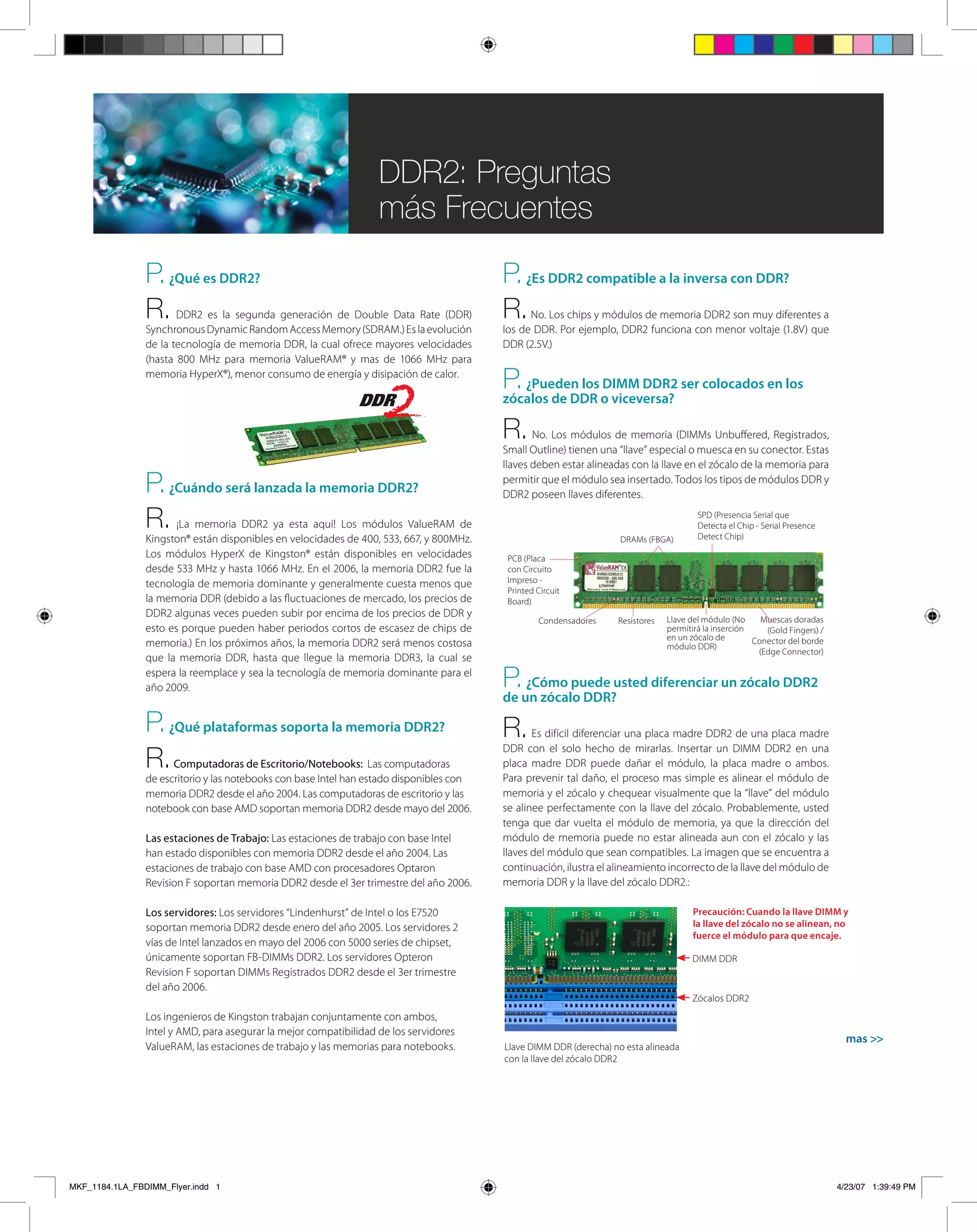

1. DDR2: Preguntas
más Frecuentes
P. ¿Qué es DDR2? P. ¿Es DDR2 compatible a la inversa con DDR?
R. DDR2 es la segunda generación de Double Data Rate (DDR) R. No. Los chips y módulos de memoria DDR2 son muy diferentes a
Synchronous Dynamic Random Access Memory (SDRAM.) Es la evolución los de DDR. Por ejemplo, DDR2 funciona con menor voltaje (1.8V) que
de la tecnología de memoria DDR, la cual ofrece mayores velocidades DDR (2.5V.)
(hasta 800 MHz para memoria ValueRAM® y mas de 1066 MHz para
memoria HyperX®), menor consumo de energía y disipación de calor.
P. ¿Pueden los DIMM DDR2 ser colocados en los
zócalos de DDR o viceversa?
R. No. Los módulos de memoria (DIMMs Unbuffered, Registrados,
Small Outline) tienen una “llave” especial o muesca en su conector. Estas
llaves deben estar alineadas con la llave en el zócalo de la memoria para
P. ¿Cuándo será lanzada la memoria DDR2? permitir que el módulo sea insertado. Todos los tipos de módulos DDR y
DDR2 poseen llaves diferentes.
R. ¡La memoria DDR2 ya esta aquí! Los módulos ValueRAM de
SPD (Presencia Serial que
Detecta el Chip - Serial Presence
Detect Chip)
Kingston® están disponibles en velocidades de 400, 533, 667, y 800MHz. DRAMs (FBGA)
Los módulos HyperX de Kingston® están disponibles en velocidades PCB (Placa
desde 533 MHz y hasta 1066 MHz. En el 2006, la memoria DDR2 fue la con Circuito
tecnología de memoria dominante y generalmente cuesta menos que Impreso -
Printed Circuit
la memoria DDR (debido a las fluctuaciones de mercado, los precios de Board)
DDR2 algunas veces pueden subir por encima de los precios de DDR y
Condensadores Resistores Llave del módulo (No Muescas doradas
esto es porque pueden haber periodos cortos de escasez de chips de permitirá la inserción (Gold Fingers) /
en un zócalo de Conector del borde
memoria.) En los próximos años, la memoria DDR2 será menos costosa módulo DDR)
(Edge Connector)
que la memoria DDR, hasta que llegue la memoria DDR3, la cual se
espera la reemplace y sea la tecnología de memoria dominante para el
año 2009. P. ¿Cómo puede usted diferenciar un zócalo DDR2
de un zócalo DDR?
P. ¿Qué plataformas soporta la memoria DDR2? R. Es difícil diferenciar una placa madre DDR2 de una placa madre
DDR con el solo hecho de mirarlas. Insertar un DIMM DDR2 en una
R. Computadoras de Escritorio/Notebooks: Las computadoras placa madre DDR puede dañar el módulo, la placa madre o ambos.
Para prevenir tal daño, el proceso mas simple es alinear el módulo de
de escritorio y las notebooks con base Intel han estado disponibles con
memoria DDR2 desde el año 2004. Las computadoras de escritorio y las memoria y el zócalo y chequear visualmente que la “llave” del módulo
notebook con base AMD soportan memoria DDR2 desde mayo del 2006. se alinee perfectamente con la llave del zócalo. Probablemente, usted
tenga que dar vuelta el módulo de memoria, ya que la dirección del
Las estaciones de Trabajo: Las estaciones de trabajo con base Intel módulo de memoria puede no estar alineada aun con el zócalo y las
han estado disponibles con memoria DDR2 desde el año 2004. Las llaves del módulo que sean compatibles. La imagen que se encuentra a
estaciones de trabajo con base AMD con procesadores Optaron continuación, ilustra el alineamiento incorrecto de la llave del módulo de
Revision F soportan memoria DDR2 desde el 3er trimestre del año 2006. memoria DDR y la llave del zócalo DDR2.:
Los servidores: Los servidores “Lindenhurst” de Intel o los E7520 Precaución: Cuando la llave DIMM y
soportan memoria DDR2 desde enero del año 2005. Los servidores 2 la llave del zócalo no se alinean, no
fuerce el módulo para que encaje.
vías de Intel lanzados en mayo del 2006 con 5000 series de chipset,
únicamente soportan FB-DIMMs DDR2. Los servidores Opteron DIMM DDR
Revision F soportan DIMMs Registrados DDR2 desde el 3er trimestre
del año 2006.
Zócalos DDR2
Los ingenieros de Kingston trabajan conjuntamente con ambos,
Intel y AMD, para asegurar la mejor compatibilidad de los servidores
mas >>
ValueRAM, las estaciones de trabajo y las memorias para notebooks. Llave DIMM DDR (derecha) no esta alineada
con la llave del zócalo DDR2
MKF_1184.1LA_FBDIMM_Flyer.indd 1 4/23/07 1:39:49 PM

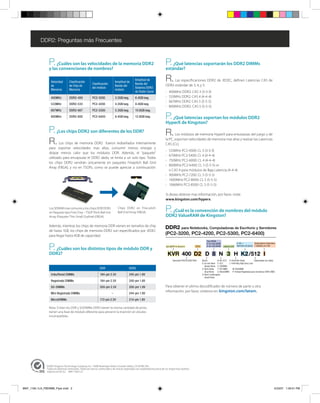

2. DDR2: Preguntas más Frecuentes
P. ¿Cuáles son las velocidades de la memoria DDR2 P. ¿Qué latencias soportarán los DDR2 DIMMs
y las convenciones de nombres? estándar?
Velocidad Clasificación
Clasificación
Amplitud de
Amplitud de
Banda del
R. Las especificaciones DDR2 de JEDEC, definen Latencias CAS de
de de Chip de Banda del DDR2 estándar de 3, 4, y 5:
del módulo Sistema DDR2
Memoria Memoria módulo
de Doble Canal - 400MHz DDR2: CAS 3 (3-3-3)
400MHz DDR2-400 PC2-3200 3.2GB/seg. 6.4GB/seg. - 533MHz DDR2: CAS 4 (4-4-4)
- 667MHz DDR2: CAS 5 (5-5-5)
533MHz DDR2-533 PC2-4200 4.2GB/seg. 8.4GB/seg.
- 800MHz DDR2: CAS 5 (5-5-5)
667MHz DDR2-667 PC2-5300 5.3GB/seg. 10.6GB/seg.
800MHz DDR2-800 PC2-6400 6.4GB/seg. 12.8GB/seg. P. ¿Qué latencias soportan los módulos DDR2
HyperX de Kingston?
P. ¿Los chips DDR2 son diferentes de los DDR? R. Los módulos de memoria HyperX para entusiastas del juego y de
R. Los chips de memoria DDR2 fueron rediseñados internamente
la PC, soportan velocidades de memoria mas altas y realzan las Latencias
CAS (CL):
para soportar velocidades mas altas, consumir menos energía y
- 533MHz PC2-4300: CL 3 (3-3-3)
disipar menos calor que los módulos DDR. Además, el “paquete”
- 675MHz PC2-5400: CL 4 (4-4-4)
utilizado para encapsular el DDR2 dado, se limita a un solo tipo. Todos
- 750MHz PC2-6000: CL 4 (4-4-4)
los chips DDR2 vendrán únicamente en paquetes Finepitch Ball Grid
- 800MHz PC2-6400: CL 5 (5-5-5) or
Array (FBGA), y no en TSOPs, como se puede apreciar a continuación:
o CAS 4 para módulos de Baja Latencia (4-4-4)
- 900MHz PC2-7200: CL 5 (5-5-5)
- 1000MHz PC2-8000: CL 5 (5-5-5)
- 1066MHz PC2-8500: CL 5 (5-5-5)
Si desea obtener mas información, por favor, visite:
www.kingston.com/hyperx.
Los SDRAM mas comunes y los chips DDR DDR2
en Paquete tipo Fine Chip – TSOP Pitch Ball Gris
Chips DDR2 en Fine-pitch
Ball Grid Array (FBGA) P.¿Cuál es la convención de nombres del módulo
Array (Paquete Thin Small Outline) (FBGA) DDR2 ValueRAM de Kingston?
Además, mientras los chips de memoria DDR vienen en tamaños de chip
DDR2 para Notebooks, Computadoras de Escritorio y Servidores
de hasta 1GB, los chips de memoria DDR2 son especificados por JEDEC
para llegar hasta 4GB de capacidad. (PC2-3200, PC2-4200, PC2-5300, PC2-6400)
Tipo DRAM
P. ¿Cuáles son los distintos tipos de módulo DDR y
4: x4 chip DRAM K: Kit + Designadores Especiales
ValueRAM de Kingston DDR2 8: x8 chip DRAM Latencia CAS Números de piezas I: Validado por Intel
DDR2?
Velocidad 400/533/667/800 Ranks: N: No–ECC H: Perfil Alto (High) Capacidades (ver tabla)
S: Un solo Rank E: ECC L: Perfil Muy Bajo (Very Low)
(Single Rank) S: SODIMM
DDR DDR2 D: Rank Doble F: FB-DIMM M: MiniDIMM
(Dual Rank) U: MicroDIMM P: Paridad Registrada (para Servidores DDR2 AMD)
Unbuffered DIMMs 184-pin 2.5V 240-pin 1.8V Q: Rank Cuadrangular
(Quad Rank)
Registrado DIMMs 184-pin 2.5V 240-pin 1.8V
SO-DIMMs 200-pin 2.5V 200-pin 1.8V Para obtener el ultimo decodificador de número de parte u otra
información, por favor, visítenos en: kingston.com/latam.
Mini Registrado DIMMs – 244-pin 1.8V
MicroDIMMs 172-pin 2.5V 214-pin 1.8V
Nota: Si bien los DDR y SODIMMs DDR2 tienen la misma cantidad de pines,
tienen una llave de módulo diferente para prevenir la inserción en zócalos
incompatibles.
