04. materiales
Este documento presenta una variedad de materiales para impresión 3D FDM, incluyendo termoplásticos como PLA, ABS, PC, PC-ABS, NYLON y ULTEM, así como el nuevo material TPU 92A. Cada material se describe brevemente con sus propiedades mecánicas clave, temperaturas de impresión, opciones de color y resoluciones de capa compatibles. Los materiales se posicionan para aplicaciones como prototipado, piezas de producción, herramientas de ingeniería y sectores como automotriz, aeroespacial,
04. materiales
- 1.
- 2. Materiales • Termoplásticos reales •Resistencia, fuertes y duraderos • Estabilidad con el tiempo • Económicos • Certificaciones
- 4. Material de soporte Materialde Soporte Características: -Quebrable -Soluble
- 5.
- 6.
- 7.
- 8. Aplicaciones en laindustria • Jigs & fixtures • Partes de uso final • Moldes de silicón • Fundición por arena • Partes compuestas • Herramientas para brazo robótico

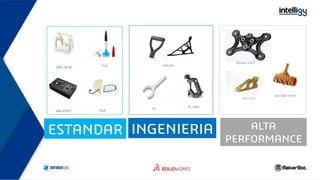

- 9. ANTERO ULTEM 1010 Nylon 12CF Nylon12 PC PC-ABS ASA ABS Performance Modelo conceptual Prototipos Pieza de uso final Posicionamiento de los materiales PLA TPU
- 10.
- 11. PLA • Un materialbarato • Fácil procesamiento • Prototipado rápido • Ideal para prototipado iterativo
- 12. PLA Material Propiedades mecánicas Colores Temperatura Soporte Resoluciónde capa PLA •Resistencia a la tracción 50°C Quebrable 0.010 in. (0.254 mm)
- 13.

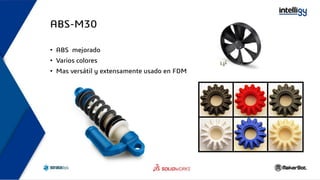

- 14. ABS-M30 • ABS mejorado •Varios colores • Mas versátil y extensamente usado en FDM
- 15. ABS-M30 Material Propiedades mecánicasColores Temperatura Soporte Resolución de capa ABS-M30 •ABS Plus mejorado en propiedades mecánicas •Alta tensión, impacto, y Fuerza flexible 96°C Soluble • 0.005”(0.127mm) • 0.007”(0.178mm) • 0.010”(0.254mm) • 0.013”(0.330mm) Aerospace AutomotiveConsumer Electronics IndustrialMedical
- 16.
- 17. ABS-ESD7 • Disipador electrostático •Líneas de montaje en electrónica. • Aplicaciones de productos sensibles a la estática − Jigs & Fixtures − Porta herramienta y carriers • Prototipos funcionales (Suciedad, Polvos, etc.)
- 18. ABS-ESD7 Material Propiedades mecánicasColores Temperatura Soporte Resolución de capa ABS-ESD7 •Disipador electrostático •Resistencia superficial •106 - 109 ohms 96°C Soluble • 0.007”(0.178mm) • 0.010”(0.254mm) Electronica Industria
- 19.
- 20. ASA • Un material“ABS mejorado” • Estabilidad contra UV • Excelente estética • Propiedades mecánicas mejoradas • Variedad de colores
- 21. ASA Material Propiedades mecánicasColores Tempertura Soporte Resolución de capa ASA • ABS mejorado • Estabilidad contra UV • Mejor estetica 98°C Soluble • 0.005”(0.127mm) • 0.007”(0.178mm) • 0.010”(0.254mm) • 0.013”(0.330mm)
- 22.
- 23. FDM Nylon • Dureza,fuerza y flexibilidad • Inserciones metálicas • Bisagras vivas • Resistencia a la fatiga
- 24. FDM Nylon Material Propiedadesmecanicas Colores Temperatura Soporte Resolucion de capa FDM Nylon •Alta elongacion al quiebre: +30% •Alta fuerrza en Z FDM: >90% isotropico 97°C Soluble • 0.007”(0.178mm) • 0.010”(0.254mm) • 0.013”(0.330mm) Automotriz ConsumoFabricaión
- 25.
- 26. PC • Alta Resistenciaa la tensión y flexión • Moderada resistencia al calor • Material de soporte quebrable o soluble • Prototipado de alto rendimiento • Herramienta de fabricación, fixtures, y carriers Fixture
- 27. PC Material Prorpiedades mecánicasColores Temperatura Soporte Resolución de capa PC Policarbonato •Alta resistencia a la tensión y flexión •Moderada resitencia al calor 138°C Quebrable Soluble • 0.005”(0.127mm) • 0.007”(0.178mm) • 0.010”(0.254mm) • 0.013”(0.330mm) Automotive ConsumoIndustria Medico
- 28.
- 29. PC-ABS • Combina ladurabilidad del PC y la flexibilidad del ABS • Alta resistencia al impacto • Excelente definición y superficie fina • Prototipos funcionales • Jigs & fixtures, porta herramientas y carriers

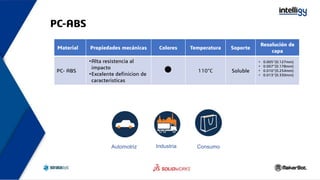

- 30. PC-ABS Material Propiedades mecánicasColores Temperatura Soporte Resolución de capa PC- ABS •Alta resistencia al impacto •Excelente definicion de caracteristicas 110°C Soluble • 0.005”(0.127mm) • 0.007”(0.178mm) • 0.010”(0.254mm) • 0.013”(0.330mm) Automotriz ConsumoIndustria
- 31.
- 32. Nylon 12CF • Reforzadocon 35% de fibra • Permite la sustitución de herramientas metálicas • Mas fuerte tecnología FDM • Entorno de producción • Aplicación de herramientas • Prototipado
- 33. Nylon 12CF Material Propiedadesmecánicas Colores Temperatura Soporte Resolución de capa Nylon 12CF •Rigidez •Fuerza 143°C Soluble 0.010 in. (.0254 mm) AutomotrizAereoespacial ConsumoIndustria
- 34.
- 35. ULTEM® 9085 • Resistenciaal calor • Certificación FST (fuego, humo, toxicidad) • Aplicaciones con Resistencia química • Herramental, producción • Piezas de uso final
- 36. ULTEM® 9085 Material Propiedadesmecánicas Colores Temperatura Soporte Resolución de la capa ULTEM® 9085 − Resistencia a la flexión − Resistencia a la temperatura - Resistencia química - Certificado FST 153°C Quebrable • 0.013”(0.330mm) • 0.010”(0.254mm) AutomotrizAereoespacial
- 37.
- 38. ULTEM® 1010 • Mejorresistencia al calor • Aplicaciones con Resistencia • Herramental medico, producción • Piezas de uso final • Biocompatible
- 39. ULTEM® 1010 Material Propiedadesmecánicas Colores Temperatura Soporte Resolución de la capa ULTEM® 1010 − Resistencia a la tensión − Resistencia a la temperatura - Resistencia química - Certificado − Biocompatibilidad − Producción de comida 216°C Quebrable • 0.013”(0.330mm) • 0.010”(0.254mm) AutomotrizAereoespacial AlimenticionMedico
- 40.
- 41.
- 42. ANTERO (PEKK) • Materialresistente a químicos • Alta resistencia mecánica • Aeroespacial y Automotriz • Remplazar piezas de metal • Alta resistencia a la corrosión
- 43. Material Propiedades mecánicasColores Temperatura Soporte Resolución de la capa ANTERO − Resistencia a químicos − Resistencia a la temperatura - Ligero - Características mecánicas muy buenas 150°C Quebrable 0.010” (0.254mm) AutomotrizAereoespacial
- 44.
- 45. TPU 92A • Materialelastómero con valor Shore A de 92 • Material flexible y resistente. • Compatible con soporte soluble. • Acelera los prototipos de elastómeros sin necesidad de moldes.
- 46. Material Propiedades mecánicasColores Temperatura Soporte Resolución de la capa TPU 92A − Flexible - Ligero - Características mecánicas muy buenas 38°C Soluble 0.010” (0.254mm) AutomotrizConsumo
