CARREFOUR MARKET REDUCE SUS EMISIONES DE CO2 GRACIAS
A LAS SOLUCIONES ECO-EFICIENTES
Por cortesía de Javier Atencia (Tewis Smart System) y Jean Michel Fleury (Grupo Carrefour)
Compromiso de Carrefour con el Medio ambiente
El Grupo Carrefour ha escogido el
sistema de refrigeración híbrido de CO2 /
R134a para algunos países, como parte
de su esfuerzo global para reducir las
emisiones de CO2. Esta tecnología
híbrida es por ahora lo suficientemente
confiable y eficiente en los países con
clima cálido del sur de Europa, Asia y
América Latina.
La propuesta híbrida de CO2 / R-134a,
en colaboración con Tewis Smart Systems es coherente con los objetivos de Carrefour que están
diseñados para validar las nuevas tecnologías para cumplir mejor con nuestro entorno, el refrigerante
R134a es el que posee menor impacto sobre el calentamiento global de todos los gases de efecto
invernadero HFC. Los supermercados de Barcelona Sants y Tarrasa tienen un bajo impacto ambiental,
cero en la capa de ozono (ODP), y de bajo impacto sobre el calentamiento global (GWP). Después de
diferentes pruebas en Francia, Italia y Turquía, el grupo Carrefour quiere implementar el CO2 / R134a en
España para todos los proyectos nuevos y de reformas con renovaciones de centrales de refrigeración
completas ", declaraciones de Mr. Jean Michel Fleury, Director de Gestión de activos y proyectos
estratégicos del Grupo Carrefour.
La cadena de supermercados Carrefour Market en España en su política de
desarrollo sostenible continuo bajo la supervisión del Director de Proyecto
Sr. Antonio Villanueva, incorpora diferentes sistemas en sus instalaciones
que contribuyen al ahorro energético como son:
- Condensación Flotante dependiente de la temperatura exterior.
- Evaporación Flotante.
- Variadores de frecuencia en compresores.
- Aprovechamiento total de energía con soluciones Frio + Climatización +
ACS.
- Sistema de supervisión TelevisCompact de Eliwell.
- Sistema de gestión de Energía SXR.
Actualmente Carrefour Market cuenta con un gran número de establecimientos Eco-Eficientes.

2. 2

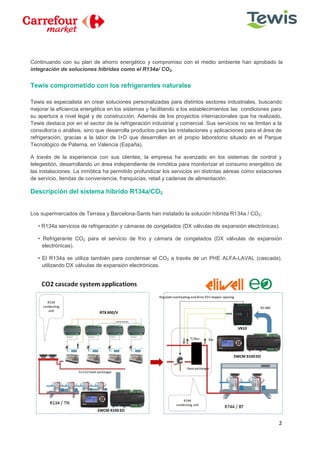

Continuando con su plan de ahorro energético y compromiso con el medio ambiente han aprobado la
integración de soluciones híbridas como el R134a/ CO2.
Tewis comprometido con los refrigerantes naturales
Tewis es especialista en crear soluciones personalizadas para distintos sectores industriales, buscando
mejorar la eficiencia energética en los sistemas y facilitando a los establecimientos las condiciones para
su apertura a nivel legal y de construcción. Además de los proyectos internacionales que ha realizado,
Tewis destaca por en el sector de la refrigeración industrial y comercial. Sus servicios no se limitan a la
consultoría o análisis, sino que desarrolla productos para las instalaciones y aplicaciones para el área de
refrigeración, gracias a la labor de I+D que desarrollan en el propio laboratorio situado en el Parque
Tecnológico de Paterna, en Valencia (España).
A través de la experiencia con sus clientes, la empresa ha avanzado en los sistemas de control y
telegestión, desarrollando un área independiente de inmótica para monitorizar el consumo energético de
las instalaciones. La inmótica ha permitido profundizar los servicios en distintas aéreas como estaciones
de servicio, tiendas de conveniencia, franquicias, retail y cadenas de alimentación.
Descripción del sistema híbrido R134a/CO2
Los supermercados de Terrasa y Barcelona-Sants han instalado la solución híbrida R134a / CO2:
• R134a servicios de refrigeración y cámaras de congelados (DX válvulas de expansión electrónicas).
• Refrigerante CO2 para el servicio de frío y cámara de congelados (DX válvulas de expansión
electrónicas).
• El R134a se utiliza también para condensar el CO2 a través de un PHE ALFA-LAVAL (cascada),
utilizando DX válvulas de expansión electrónicas.

3. 3

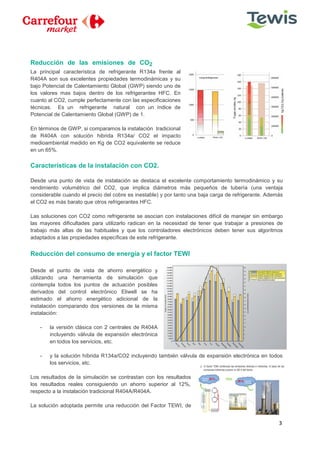

Reducción de las emisiones de CO2
La principal característica de refrigerante R134a frente al
R404A son sus excelentes propiedades termodinámicas y su
bajo Potencial de Calentamiento Global (GWP) siendo uno de
los valores mas bajos dentro de los refrigerantes HFC. En
cuanto al CO2, cumple perfectamente con las especificaciones
técnicas. Es un refrigerante natural con un índice de
Potencial de Calentamiento Global (GWP) de 1.
En términos de GWP, si comparamos la instalación tradicional
de R404A con solución hibrida R134a/ CO2 el impacto
medioambiental medido en Kg de CO2 equivalente se reduce
en un 65%.
Características de la instalación con CO2.
Desde una punto de vista de instalación se destaca el excelente comportamiento termodinámico y su
rendimiento volumétrico del CO2, que implica diámetros más pequeños de tubería (una ventaja
considerable cuando el precio del cobre es inestable) y por tanto una baja carga de refrigerante. Además
el CO2 es más barato que otros refrigerantes HFC.
Las soluciones con CO2 como refrigerante se asocian con instalaciones difícil de manejar sin embargo
las mayores dificultades para utilizarlo radican en la necesidad de tener que trabajar a presiones de
trabajo más altas de las habituales y que los controladores electrónicos deben tener sus algoritmos
adaptados a las propiedades específicas de este refrigerante.
Reducción del consumo de energía y el factor TEWI
Desde el punto de vista de ahorro energético y
utilizando una herramienta de simulación que
contempla todos los puntos de actuación posibles
derivados del control electrónico Eliwell se ha
estimado el ahorro energético adicional de la
instalación comparando dos versiones de la misma
instalación:
- la versión clásica con 2 centrales de R404A
incluyendo válvula de expansión electrónica
en todos los servicios, etc.
- y la solución híbrida R134a/CO2 incluyendo también válvula de expansión electrónica en todos
los servicios, etc.
Los resultados de la simulación se contrastan con los resultados
los resultados reales consiguiendo un ahorro superior al 12%,
respecto a la instalación tradicional R404A/R404A.
La solución adoptada permite una reducción del Factor TEWI, de

4. 4

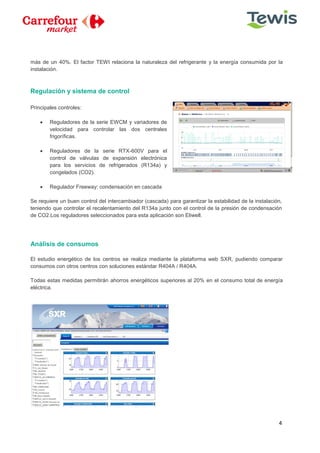

más de un 40%. El factor TEWI relaciona la naturaleza del refrigerante y la energía consumida por la
instalación.
Regulación y sistema de control
Principales controles:
 Reguladores de la serie EWCM y variadores de
velocidad para controlar las dos centrales
frigoríficas.
 Reguladores de la serie RTX-600V para el
control de válvulas de expansión electrónica
para los servicios de refrigerados (R134a) y
congelados (CO2).
 Regulador Freeway: condensación en cascada
Se requiere un buen control del intercambiador (cascada) para garantizar la estabilidad de la instalación,
teniendo que controlar el recalentamiento del R134a junto con el control de la presión de condensación
de CO2.Los reguladores seleccionados para esta aplicación son Eliwell.
Análisis de consumos
El estudio energético de los centros se realiza mediante la plataforma web SXR, pudiendo comparar
consumos con otros centros con soluciones estándar R404A / R404A.
Todas estas medidas permitirán ahorros energéticos superiores al 20% en el consumo total de energía
eléctrica.

5. 5

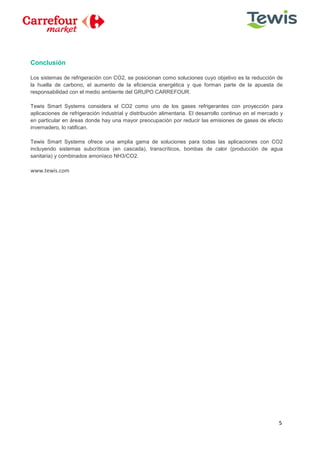

Conclusión
Los sistemas de refrigeración con CO2, se posicionan como soluciones cuyo objetivo es la reducción de
la huella de carbono, el aumento de la eficiencia energética y que forman parte de la apuesta de
responsabilidad con el medio ambiente del GRUPO CARREFOUR.
Tewis Smart Systems considera el CO2 como uno de los gases refrigerantes con proyección para
aplicaciones de refrigeración industrial y distribución alimentaria. El desarrollo continuo en el mercado y
en particular en áreas donde hay una mayor preocupación por reducir las emisiones de gases de efecto
invernadero, lo ratifican.
Tewis Smart Systems ofrece una amplia gama de soluciones para todas las aplicaciones con CO2
incluyendo sistemas subcríticos (en cascada), transcríticos, bombas de calor (producción de agua
sanitaria) y combinados amoníaco NH3/CO2.
www.tewis.com
