Instalaciones gas natural(gn)
- 1.
- 2. -Red de distribución: -MPB(media presión B) Comprendida entre 0,4 y 4 bar -MPA (media presión A) Comprendida entre 0,05 y 0,4 bar -BP (baja presión) Inferior o igual a 0,05bar

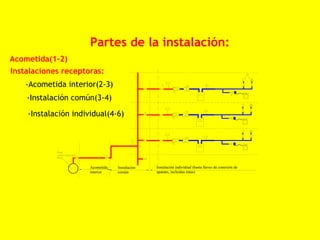

- 3. Partes de lainstalación: Acometida(1-2) Instalaciones receptoras: -Acometida interior(2-3) -Instalación común(3-4) -Instalación individual(4-6) Acometida Instalación Instalación individual (hasta llaves de conexión de interior común aparato, incluidas éstas)

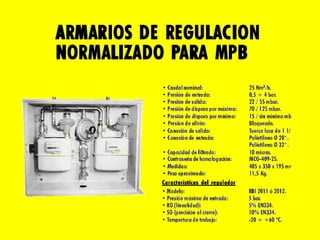

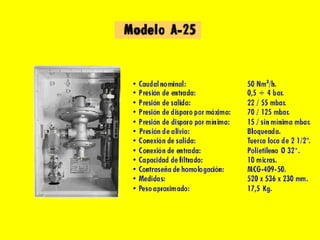

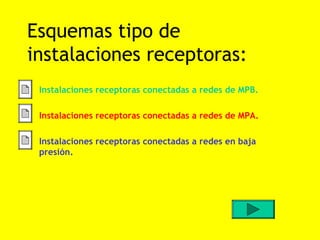

- 4. Esquemas tipo de instalacionesreceptoras: • Instalaciones receptoras conectadas a redes de MPB. • Instalaciones receptoras conectadas a redes de MPA. • Instalaciones receptoras conectadas a redes en baja presión.
- 5. Instalaciones receptoras conectadasa redes de MPB. • 1.-Instalación receptora en vivienda unifamiliar aislada o adosada. • 2.-Instalaciones receptoras en fincas bifamiliares o en viviendas unifamiliares adosadas (comparten armario de regulación). • 3.-Instalaciones receptoras en fincas plurifamiliares con contadores centralizados. • 4.-Instalación receptora en fincas plurifamiliares con contadores en vivienda • 5.-Instalaciones receptoras en locales destinados a usos colectivos o comerciales.

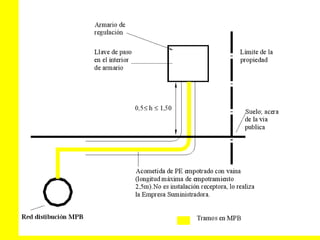

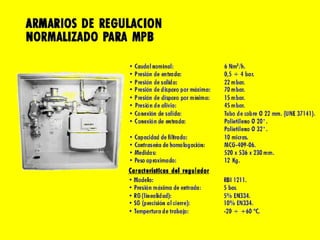

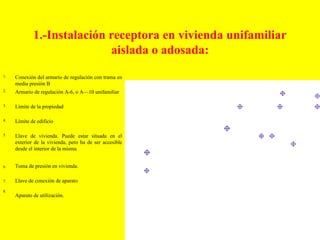

- 6. 1.-Instalación receptora envivienda unifamiliar aislada o adosada: 1. Conexión del armario de regulación con trama en media presión B 2. Armario de regulación A-6, o A—10 unifamiliar 3. Límite de la propiedad 4. Límite de edificio 5. Llave de vivienda. Puede estar situada en el exterior de la vivienda, pero ha de ser accesible desde el interior de la misma 6. Toma de presión en vivienda. 7. Llave de conexión de aparato 8. Aparato de utilización.

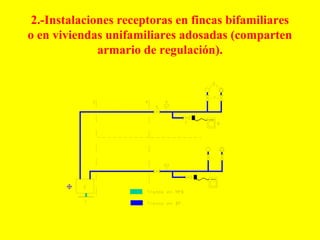

- 7. 2.-Instalaciones receptoras enfincas bifamiliares o en viviendas unifamiliares adosadas (comparten armario de regulación).

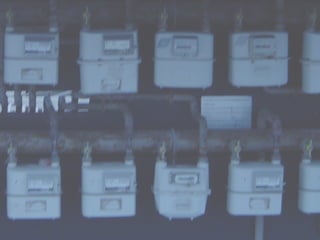

- 8. 3.-Instalaciones receptoras enfincas plurifamiliares con contadores centralizados.

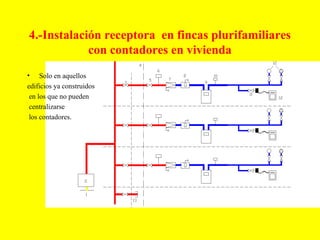

- 9. 4.-Instalación receptora enfincas plurifamiliares con contadores en vivienda • Solo en aquellos edificios ya construidos en los que no pueden centralizarse los contadores.
- 10. 5.-Instalaciones receptoras enlocales destinados a usos colectivos o comerciales.

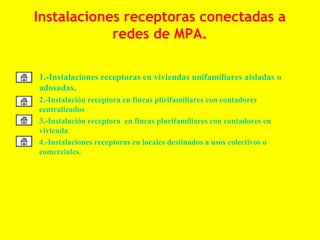

- 11. Instalaciones receptoras conectadasa redes de MPA. • 1.-Instalaciones receptoras en viviendas unifamiliares aisladas o adosadas. • 2.-Instalación receptora en fincas plirifamiliares con contadores centralizados • 3.-Instalación receptora en fincas plurifamiliares con contadores en vivienda • 4.-Instalaciones receptoras en locales destinados a usos colectivos o comerciales.
- 12. 1.-Instalaciones receptoras enviviendas unifamiliares aisladas o adosadas

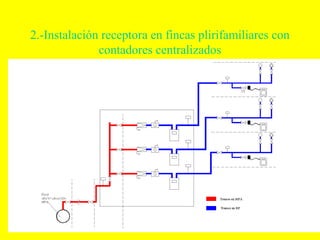

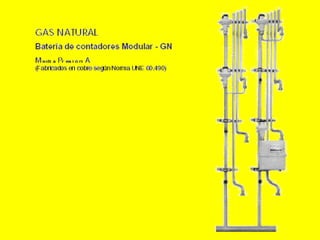

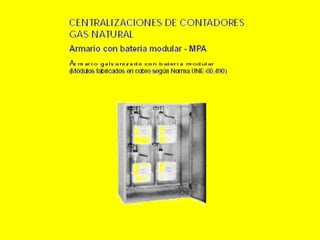

- 13. 2.-Instalación receptora enfincas plirifamiliares con contadores centralizados

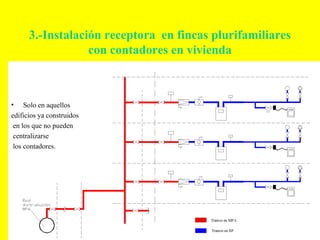

- 14. 3.-Instalación receptora enfincas plurifamiliares con contadores en vivienda • Solo en aquellos edificios ya construidos en los que no pueden centralizarse los contadores.

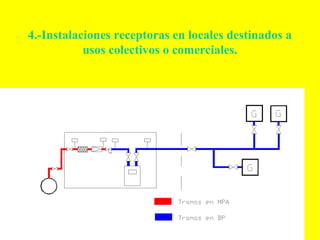

- 15. 4.-Instalaciones receptoras enlocales destinados a usos colectivos o comerciales.

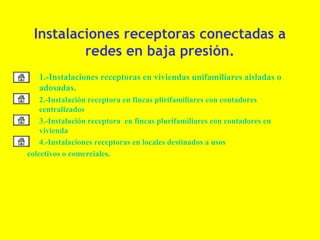

- 16. Instalaciones receptoras conectadasa redes en baja presión. • 1.-Instalaciones receptoras en viviendas unifamiliares aisladas o adosadas. • 2.-Instalación receptora en fincas plirifamiliares con contadores centralizados • 3.-Instalación receptora en fincas plurifamiliares con contadores en vivienda • 4.-Instalaciones receptoras en locales destinados a usos colectivos o comerciales.

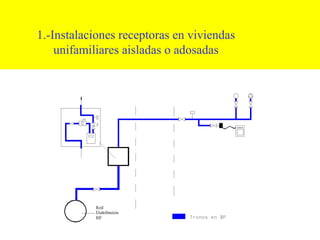

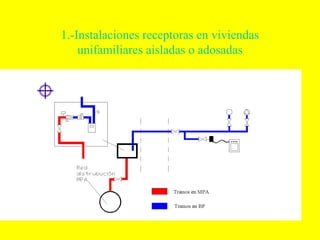

- 17. 1.-Instalaciones receptoras enviviendas unifamiliares aisladas o adosadas

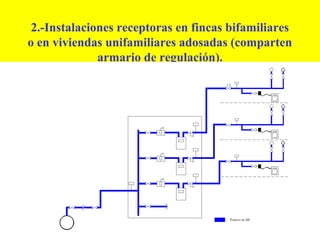

- 18. 2.-Instalaciones receptoras enfincas bifamiliares o en viviendas unifamiliares adosadas (comparten armario de regulación).

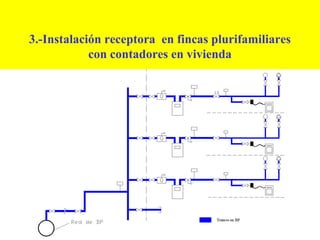

- 19. 3.-Instalación receptora enfincas plurifamiliares con contadores en vivienda
- 20. 4.-Instalaciones receptoras enlocales destinados a usos colectivos o comerciales.

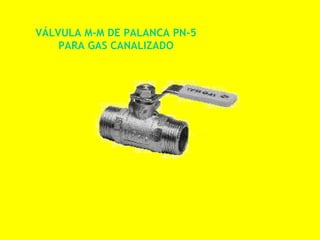

- 25. VÁLVULA M-M DEPALANCA PN-5 PARA GAS CANALIZADO

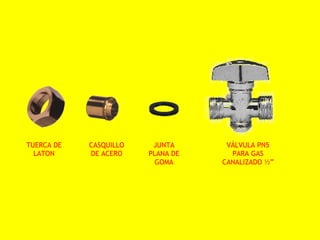

- 26. TUERCA DE CASQUILLO JUNTA VÁLVULA PN5 LATON DE ACERO PLANA DE PARA GAS GOMA CANALIZADO ½”
- 27.

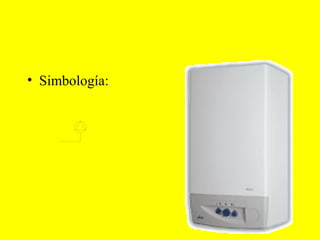

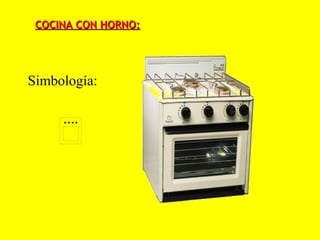

- 28. CALDERA DE CALEFACCIÓN: •Simbología:

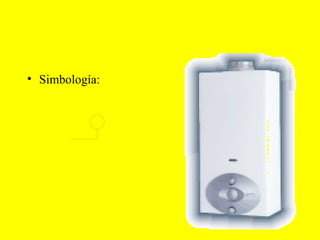

- 29. CALENTADOR INSTANTÁNEO DEAGUA: • Simbología:

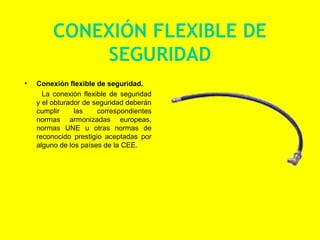

- 30. CONEXIÓN FLEXIBLE DE SEGURIDAD • Conexión flexible de seguridad. La conexión flexible de seguridad y el obturador de seguridad deberán cumplir las correspondientes normas armonizadas europeas, normas UNE u otras normas de reconocido prestigio aceptadas por alguno de los países de la CEE.
- 31. TOMA DE PRESIÓNEN VIVIENDA: -Toma de presión, zona baja presión (Débil Calibre)

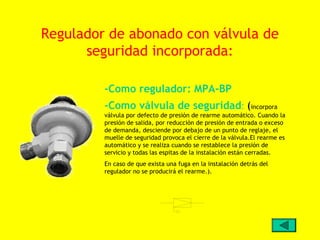

- 34. Regulador de abonadocon válvula de seguridad incorporada: -Como regulador: MPA-BP -Como válvula de seguridad: (incorpora válvula por defecto de presión de rearme automático. Cuando la presión de salida, por reducción de presión de entrada o exceso de demanda, desciende por debajo de un punto de reglaje, el muelle de seguridad provoca el cierre de la válvula.El rearme es automático y se realiza cuando se restablece la presión de servicio y todas las espitas de la instalación están cerradas. En caso de que exista una fuga en la instalación detrás del regulador no se producirá el rearme.).

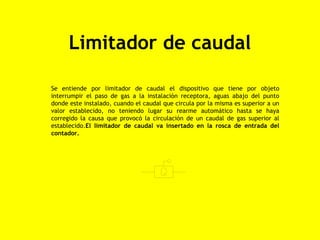

- 35. Limitador de caudal Seentiende por limitador de caudal el dispositivo que tiene por objeto interrumpir el paso de gas a la instalación receptora, aguas abajo del punto donde este instalado, cuando el caudal que circula por la misma es superior a un valor establecido, no teniendo lugar su rearme automático hasta se haya corregido la causa que provocó la circulación de un caudal de gas superior al establecido.El limitador de caudal va insertado en la rosca de entrada del contador.

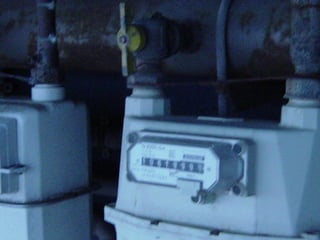

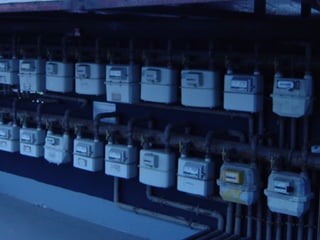

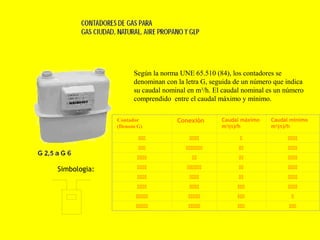

- 36. Según la normaUNE 65.510 (84), los contadores se denominan con la letra G, seguida de un número que indica su caudal nominal en m3/h. El caudal nominal es un número comprendido entre el caudal máximo y mínimo. Contador Conexión Caudal máximo Caudal minimo (Denom G) m3(n)/h m3(n)/h Simbologia:

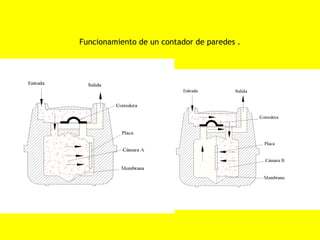

- 37. Funcionamiento de uncontador de paredes .
