Este documento describe mediciones de voltaje y corriente en un circuito con un LED y una resistencia de 220 ohmios. Se midió un voltaje de aproximadamente 3 voltios en el LED y 2 voltios en la resistencia cuando se aplicaron 5 voltios al circuito, resultando en una corriente de alrededor de 15 miliamperes que fluyó a través del LED y la resistencia.

1. DMM
AUTOPISTA
AUTOPISTA 1

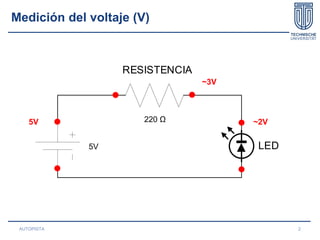

2. Medición del voltaje (V)
2
AUTOPISTA
LED
RESISTENCIA
5V
220 Ω
5V
~3V
~2V

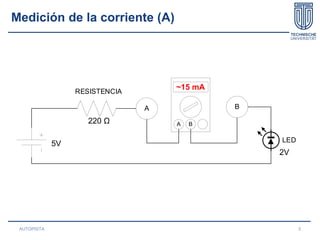

3. Medición de la corriente (A)
3
AUTOPISTA
LED
RESISTENCIA
A B
A B
~15 mA
220 Ω
5V
2V
