Este documento presenta el diseño de tres reservorios y una cisterna para abastecer de agua a 2470 habitantes. Se diseñó una cisterna enterrada de 150.04 m3 y tres reservorios: el primero apoyado y cuadrado de 72.02 m3, el segundo apoyado y circular de 26.65 m3, y el tercero apoyado y circular de 29.53 m3. Todos tendrán una altura de lámina de agua de 2 m y estarán construidos en concreto armado.

1. DISEÑO DE CISTERNAS Y RESERVORIOS
PROYECTO SOCIAL DE ABASTECIMIENTO DE AGUA
Del total de la Poblacion servida: 2470 habitantes, el reservorio 1 abastecera al 22% de la poblacion por induccion y el reservorio 2
abastecera 37%de la poblacion por gravedad desde el primer reservorio y el reservorio 3 abastecera el 41% por gravedad
DISEÑO DE CISTERNA
Datos:
Pob. de diseño: 2470 hab
Dotación: 150 lt-hab/dia
k1: 1.2
Qp= 4.29 lt/seg
Qc=Qmd= 5.15 lt/seg
Maxima demanda diaria:
P S * DOT 3
MDD  (m )
1000 día
m3
MDD = 370.461
dia
El Volumen total de la cisterna se halla de la siguiente manera:
Calculo de Volumen de Regulación:
Vr  K 1 *M DD
Donde:
K1= 18.00% Lima
Vr = 66.68 m3/dia
Calculo de Volumen de Emergencia :
Ve  K 2 * Vr Donde:
K2 = 8%
Vi = 5.33 m3/dia
Calculo de Volumen Contra Incendios:
Vi  100 m 3  ( Ps  10000 hab.)
Vi  0 m 3  ( Ps  10000 hab.)
Vi = 0.00 m3/dia
Calculo del volumen total del reservorio:
Vt  Vr  Ve  Vi
Vt = 72.02 m3
Como el volumen de la cisterna es igual:
Volumen de la Cisterna (Vc)
9
VC  VR
4
Vc = 150.04 m3

2. DIMENSIONAMIENTO DE LA CISTERNA
altura de lamina de agua : H= 2.5 m
ancho : A= 8.0 m
largo : B= 8.0 m
Espesor de los muros es de
tanto para la losa como para 0.2 m
cota de la bomba 42.5 msnm el techo
cota del terreno 42 msnm
0.5 Alimentador
Longitud: m
0.3
nivel de agua
41 msnm
linea de succión
2.5
canastilla
0.3 8.0
cota de fondo
38.4 msnm
8.0
CARACTERISTICAS
Por su Clasificacion: Cisterna
Por su Ubicacion: Enterrado
Por su Geometria: Cuadrado
Por sus Materiales: Concreto Armado
DISEÑO DE RESERVORIO 1
Calculo del volumen total del reservorio:
Vt = 72.02 m3
DIMENSIONAMIENTO DE LA CISTERNA
altura de lamina de agua : H= 2.5 m
ancho : A= 5.0 m
largo : B= 5.0 m
Espesor de los muros es de
tanto para la losa como para 0.2 m
el techo
0.5
nivel de agua 0.3
linea de succión
217 msnm
cota del terreno 2.5
214 msnm
0.3
cota de fondo 5.0
214.2 msnm
5.0
Línea de inducción

3. CARACTERISTICAS
Por su Clasificacion: Reservorio
Por su Ubicacion: Apoyado
Por su Geometria: Cuadrado
Por sus Materiales: Concreto Armado
DISEÑO DE RESERVORIO 2
Poblacion (37%) = 914 hab
Dotacion = 150 Lt-Hab./dia
Maxima demanda diaria:
P S * DOT 3
MDD  (m )
1000 día
m3
MDD = 137.07
dia
El Volumen total del reservorio se halla de la siguiente manera:
Calculo de Volumen de Regulación:
Vr  K 1 *M DD
Donde:
K1= 18.00% Lima
Vr = 24.67 m3/dia
Calculo de Volumen de Emergencia :
Ve  K 2 * Vr K2 = 0.08
Vi = 1.97 m3/dia
Calculo de Volumen Contra Incendios:
Vi  100 m 3  ( Ps  10000 hab.)
Vi  0 m 3  ( Ps  10000 hab.)
Vi = 0.00 m3/dia
Calculo del volumen del reservorio:
Vt  Vr  Ve  Vi
Vt = 26.65 m3
Por lo tanto la altura de la lamina de agua estara a H= 2 m
Ar= 14
d= 4 m
0.5
0.3 nivel de agua
174.3 msnm
2.0

4. 2.0
cota del terreno 172 msnm
0.3 cota de fondo
Línea de conduccion 172.2 msnm
4
CARACTERISTICAS
Por su Clasificacion: Reservorio
Por su Ubicacion: Apoyado
Por su Geometria: Circular
Por sus Materiales: Concreto Armado

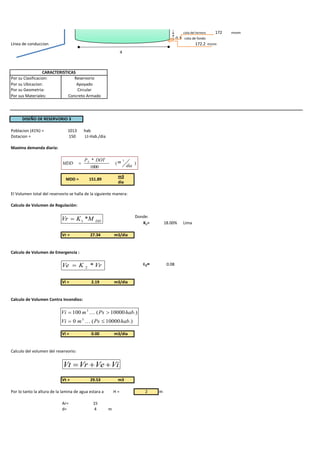

DISEÑO DE RESERVORIO 3
Poblacion (41%) = 1013 hab
Dotacion = 150 Lt-Hab./dia
Maxima demanda diaria:
P S * DOT 3
MDD  (m )
1000 día
m3
MDD = 151.89
dia
El Volumen total del reservorio se halla de la siguiente manera:
Calculo de Volumen de Regulación:
Vr  K 1 *M DD
Donde:
K1= 18.00% Lima
Vr = 27.34 m3/dia
Calculo de Volumen de Emergencia :
Ve  K 2 * Vr K2 = 0.08
Vi = 2.19 m3/dia
Calculo de Volumen Contra Incendios:
Vi  100 m 3  ( Ps  10000 hab.)
Vi  0 m 3  ( Ps  10000 hab.)
Vi = 0.00 m3/dia
Calculo del volumen del reservorio:
Vt  Vr  Ve  Vi
Vt = 29.53 m3

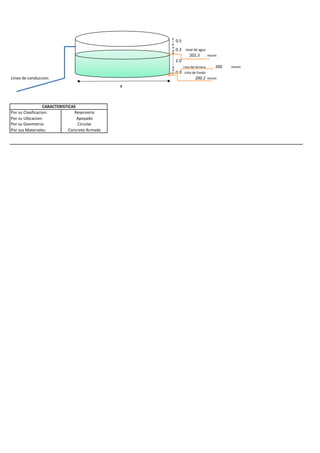

Por lo tanto la altura de la lamina de agua estara a H= 2 m
Ar= 15
d= 4 m

5. 0.5
0.3 nivel de agua
202.3 msnm
2.0
cota del terreno 200 msnm
0.3 cota de fondo
Línea de conduccion 200.2 msnm
4
CARACTERISTICAS
Por su Clasificacion: Reservorio
Por su Ubicacion: Apoyado
Por su Geometria: Circular
Por sus Materiales: Concreto Armado
