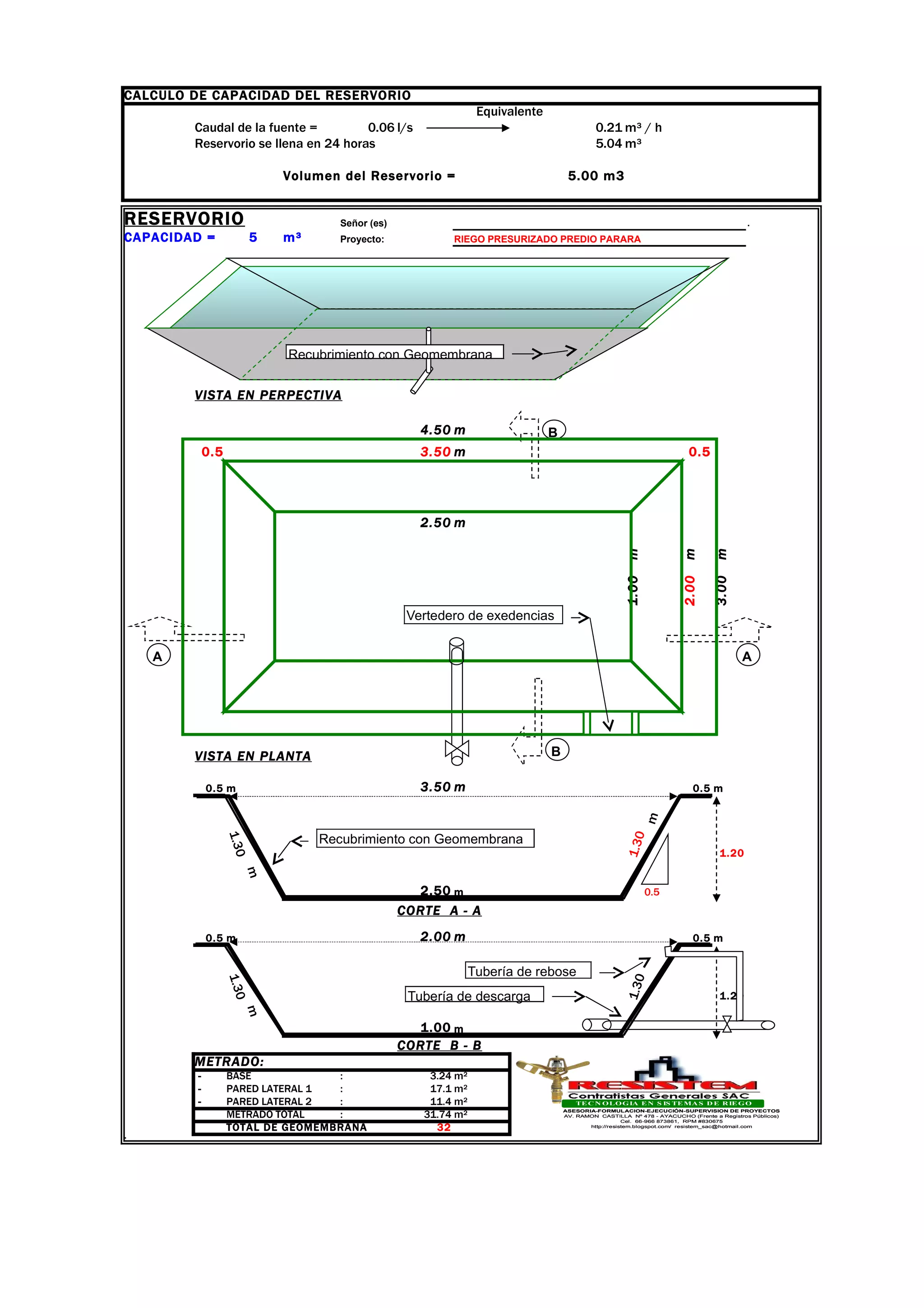

El documento describe el cálculo de la capacidad de un reservorio. El caudal de la fuente es de 0.06 l/s y llena el reservorio en 24 horas, dando un volumen de 5.04 m3. La capacidad calculada del reservorio es de 5 m3. Se incluyen planos y detalles del diseño del reservorio de 3.24 m2 de base, 17.1 m2 y 11.4 m2 de paredes laterales, para un total de 31.74 m2.

1. CALCULO DE CAPACIDAD DEL RESERVORIO
Equivalente
Caudal de la fuente = 0.06 l/s 0.21 m³ / h
Reservorio se llena en 24 horas 5.04 m³
Volumen del Reservorio = 5.00 m3
RESERVORIO Señor (es) .
CAPACIDAD = 5 m³ Proyecto: RIEGO PRESURIZADO PREDIO PARARA
Recubrimiento con Geomembrana
VISTA EN PERPECTIVA
4.50 m B
0.5 3.50 m 0.5
2.50 m
m
m
m
1.00
2.00
3.00
Vertedero de exedencias
A A
VISTA EN PLANTA B
0.5 m 3.50 m 0.5 m
m
Recubrimiento con Geomembrana
1.30
1.30
1.20
m
2.50 m 0.5
CORTE A - A
0.5 m 2.00 m 0.5 m
Tubería de rebose
1.30
1.30
Tubería de descarga 1.20
m
1.00 m
CORTE B - B
METRADO:
- BASE : 3.24 m²
- PARED LATERAL 1 : 17.1 m²
- PARED LATERAL 2 : 11.4 m² TE C N O LO G IA E N S IS TE MA S D E R IE G O
METRADO TOTAL : 31.74 m² ASESORIA-FORMULACION-EJECUCIÓN-SUPERVISION DE PROYECTOS
AV. RAMON CASTILLA Nº 478 - AYACUCHO (Frente a Registros Públicos)
Cel. 66-966 873861, RPM #830675
TOTAL DE GEOMEMBRANA 32 http://resistem.blogspot.com/ resistem_sac@hotmail.com
.
