El documento presenta un análisis de sensibilidad económica para una línea de impulsión variando el diámetro de la tubería entre 3, 4, 6, 8 y 10 pulgadas. Se calculan los costos asociados a cada diámetro incluyendo materiales, mano de obra, equipos y costos totales. La conclusión es que el diámetro de 10 pulgadas resulta en el costo total más bajo de S/. 665,984.19.

1. ANÁLISIS DE SENSIBILIDAD ECONÓMICA
ITEM DESCRIPCIÓN 3 4 6 8 10
1 LONGITUD DE LA LÍNEA DE IMPULSIÓN 208.11 208.11 208.11 208.11 208.11
2 COSTO DE TUBERIA POR M.L. INSTALADO CLASE 10 S/. 40.12 S/. 59.05 S/. 72.02 S/. 72.02 S/. 72.02
3 COSTO DE LA LÍNEA DE IMPUSIÓN 8348.36 12289.63 14987.96 14987.96 14987.96
4 ALTURA GEOMÉTRICA 45.30 45.30 45.30 45.30 45.30
5 PÉRDIDAS DE CARGA POR FRICCIÓN 104.85 25.86 3.60 0.89 0.30
6 PÉRDIDAS DE CARGA LOCALIZADAS 9.58 3.03 0.60 0.19 0.08
7 ALTURA DINÁMICA TOTAL 159.73 74.19 49.50 46.38 45.68
8 POTENCIA DE CONSUMO 93.92 43.63 29.10 27.27 26.86
9 POTENCIA INSTALADA 108.01 50.17 33.47 31.36 30.89
10 COSTOS UNITARIO DE HP INSTALADO 15314.67 15734.67 15534.67 15734.67 15734.67
11 COSTOS DE EQUIPO INSTALADO 1654180.08 789441.46 519954.35 493464.63 486022.47
12 COSTOS DE OPERACIÓN 29410.80 13661.36 9113.70 8539.45 8410.67
13 COSTO DE MANTENIMIENTO 165418.008 78944.146 51995.435 49346.463 48602.247
14 COSTO DE DEPRECIACIÓN DE EQUIPOS 161383.42 77018.68 50727.25 48142.89 47416.83
15 COSTO DE CAPITALIZACIÓN 201874.07 97135.53 64677.87 61448.14 60544.02
COSTO TOTAL S/. 2,220,614.74 S/. 1,068,490.80 S/. 711,456.58 S/. 675,929.54 S/. 665,984.19
volumen= 72.02
OBSERVACIONES
La tarifa electrica por medio del recibo de la luz es: 0.25
La vida util que se esta considerando para la bomba es de 10 años
La tasa de interes bancaria que se esta considerando es de: 2.50%
CONCLUSION:
De acuerdo al analisis de sensibilidad económica el diametro de 10" nos sale un costo total de S/.665.984.19 este costo con respecto al costo de los otros diámetros
es el mas barato.
con el diametro:
Diámetro Comercial: 10 in
Clase : 10
3
Rendimiento 988 ml/dia UNIDAD ml

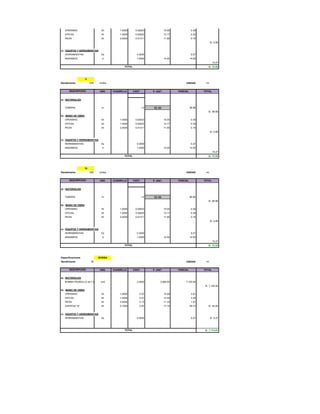

DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
TUBERIA m 1.0 25.76 25.76
S/. 25.76
b).- MANO DE OBRA:
OPERARIO hh 1.0000 0.00810 15.00 0.12
OFICIAL hh 1.0000 0.00810 13.17 0.11
PEON hh 2.0000 0.00405 11.90 0.05
S/. 0.28
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.3000 0.08
ANDAMIOS d 1.0000 14.00 14.00
14.08
TOTAL S/. 40.12
4
Rendimiento 366 ml/dia UNIDAD ml
DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
TUBERIA m 1.0 44.08 44.08
S/. 44.08
b).- MANO DE OBRA:
OPERARIO hh 1.0000 0.02186 15.00 0.33
OFICIAL hh 1.0000 0.02186 13.17 0.29
PEON hh 2.0000 0.01093 11.90 0.13
S/. 0.75
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.3000 0.22
ANDAMIOS d 1.0000 14.00 14.00
14.22
TOTAL S/. 59.05
6
Rendimiento 305 ml/dia UNIDAD ml
DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
TUBERIA m 1.0 56.86 56.86
S/. 56.86
b).- MANO DE OBRA:

2. OPERARIO hh 1.0000 0.02623 15.00 0.39
OFICIAL hh 1.0000 0.02623 13.17 0.35
PEON hh 2.0000 0.01311 11.90 0.16
S/. 0.89
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.3000 0.27
ANDAMIOS d 1.0000 14.00 14.00
14.27
TOTAL S/. 72.02
8
Rendimiento 305 ml/dia UNIDAD ml
DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
TUBERIA m 1.0 56.86 56.86
S/. 56.86
b).- MANO DE OBRA:
OPERARIO hh 1.0000 0.02623 15.00 0.39
OFICIAL hh 1.0000 0.02623 13.17 0.35
PEON hh 2.0000 0.01311 11.90 0.16
S/. 0.89
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.3000 0.27
ANDAMIOS d 1.0000 14.00 14.00
14.27
TOTAL S/. 72.02
10
Rendimiento 305 ml/dia UNIDAD ml
DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
TUBERIA m 1.0 56.86 56.86
S/. 56.86
b).- MANO DE OBRA:
OPERARIO hh 1.0000 0.02623 15.00 0.39
OFICIAL hh 1.0000 0.02623 13.17 0.35
PEON hh 2.0000 0.01311 11.90 0.16
S/. 0.89
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.3000 0.27
ANDAMIOS d 1.0000 14.00 14.00
14.27
TOTAL S/. 72.02
Especificaciones BOMBA
Rendimiento 30 UNIDAD ml
DESCRIPCION UND. CUADRILLA CANT. P. UNIT. PARCIAL TOTAL
a).- MATERIALES:
BOMBA PEDROLLO de 7.5 Hp Modelo HF-30B
und 2.0000 3,560.00 7,120.00
S/. 7,120.00
b).- MANO DE OBRA:
OPERARIO hh 1.0000 0.27 14.29 3.81
OFICIAL hh 1.0000 0.27 12.54 3.34
PEON hh 2.0000 0.13 11.33 1.51
CAPATAZ "A" hh 0.1000 2.67 17.15 45.73 S/. 54.40
c).- EQUIPOS Y HERRAMIENTAS:
HERRAMIENTAS Es 0.0050 0.27 S/. 0.27
TOTAL S/. 7,174.67
